Site Designer를 사용하여 대지 설계에서 옹벽 및 독립형 벽을 작성할 수 있습니다.

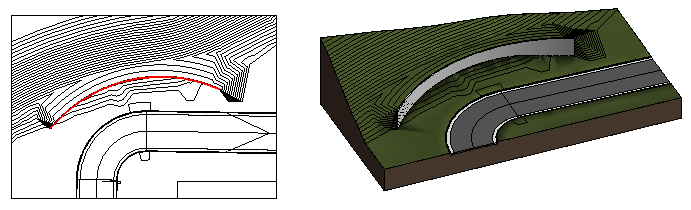

옹벽 구조는 한 쪽에 토양이 있고 다른 한 쪽은 독립적인 인공적 구조 요소입니다. 옹벽은 고르지 않은 지형의 조경에서 경사의 변화를 수용하는 데 도움을 줍니다. 자주 사용하여 더 경사를 급하게 하여 절단 및 채우기 비탈지에 더 유용한 공간을 만들 수 있습니다.
옹벽을 작성하는 것 외에도 Site Designer를 사용하여 독립형 조경 벽을 작성할 수 있습니다.
옹벽: Revit 또는 Site Designer?
Revit 또는 Site Designer를 사용하여 옹벽을 작성할 수 있습니다.
- Revit 기반 옹벽: Revit 기반 옹벽은 기본 벽: 옹벽 유형이나 유사 유형을 사용하는 구조 벽입니다. 이 벽이 건물 설계의 일부로 사용될 때 벽이 건물을 지지합니다. 그러나 지형면은 옹벽을 수용하도록 변경되지 않습니다. 벽 지면에서 수동으로 지형면을 변경해야 합니다. Revit 기반 옹벽이 건물에 통합될 때 이 옹벽을 사용합니다.
- Site Designer 기반 옹벽: 이러한 벽은 건물 자체에 속하지 않습니다. 대신, 이들은 대지 설계에 대한 인공적 요소의 부분입니다. Site Designer를 사용하여 배면지주를 받치려는 옹벽을 작성하고 Site Designer에서 주변 지형면을 조정할 수 있도록 합니다. 또는 Site Designer 기반 옹벽을 사용하여 독립형 벽을 인공적 요소의 부분으로 작성합니다.
옹벽 작성
Site Designer를 사용하여 옹벽을 작성할 때 다음 지침을 고려하십시오.
- Retaining wall families[옹벽 패밀리]. 옹벽에 대한 특수 Site Designer 패밀리는 벽 폭, 높이 및 재료, 베이스 및 하부 베이스 깊이, 벽 배면에서 제안된 지형면까지 벽의 절단 및 채우기 결합 경사 투영 여부 및 추가 경사 관련 매개변수를 정의합니다. Site Designer에 대한 패밀리 로드를 참고하십시오.
- Host lines[호스트 선]. 옹벽을 작성하기 전에 모델 선 또는 상세 선 도구를 사용하여 벽 호스트 선을 작성합니다. 호스트 선은 벽 중심선을 나타냅니다.
- Create walls[벽 작성]. 옹벽을 작성하려면 Locate Retaining Wall[옹벽 찾기] 도구를 사용하고 대지 요소 작성의 일반 워크플로우를 따르십시오.
Site Designer가 벽을 작성할 때 지형면을 업데이트하고 벽을 배치합니다.
- Pick side for grade[경사 면 선택]. 선택한 옹벽 유형이 경사 투영 매개변수를 정의하면 벽의 호스트 선을 선택한 후, 선의 한 면을 클릭하여 벽의 해당 면에서 경사가 발생함을 나타냅니다.

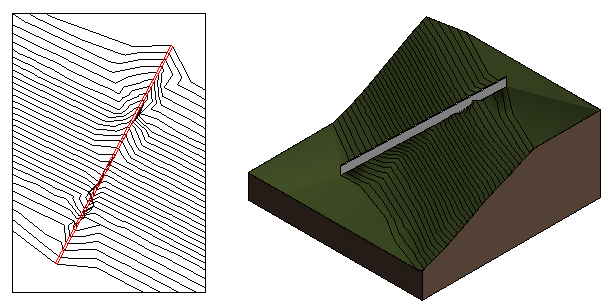

- Free-standing walls[독립형 벽]. 지형을 따르는 조경 벽을 작성하려면 Slope Projection[경사 투영] 매개변수가 No[아니요]로 설정된 Retaining Wall[옹벽] 유형을 사용합니다.
- Quantities[수량]. Site Designer 보고서 도구를 사용하여 베이스 및 하부 베이스 재료 수량뿐만 아니라, 옹벽의 전체 표면적 및 전체 체적을 얻습니다. Revit 일람표를 사용하여 제안된 대지에 대한 총 절단 및 채우기를 얻습니다.
옹벽을 작성할 때 Site Designer는 다음 작업을 수행합니다.
- 호스트 선의 점 고도를 계산합니다.
- 벽을 배치합니다.
- 벽의 상단 및 배면에서 지형면까지 결합할 절단 경사와 채우기 경사를 투영합니다.
- 제안된 지형면을 업데이트하여 벽과 새 경사를 반영합니다.
