Site Designer를 사용하여 대지 설계에 주차장을 작성할 수 있습니다.
비디오: 주차장 작성

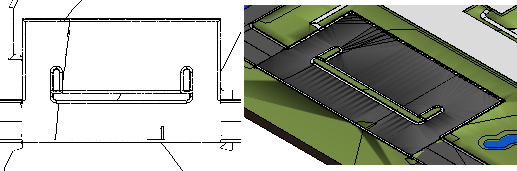

주차장 작성
Site Designer를 사용하여 주차장을 작성할 때 다음 지침을 고려하십시오.
- Parking lot families[주차장 패밀리]. 주차장에 대한 특수 Site Designer 패밀리는 포장 깊이 및 재료와 베이스 및 하부 베이스의 깊이를 정의합니다. Site Designer에 대한 패밀리 로드를 참고하십시오.
- Host lines[호스트 선]. 주차장을 작성하기 전에 모델 선 또는 상세 선 도구를 사용하여 호스트 선에 대한 닫힌 루프를 작성합니다. 호스트 선은 주차장의 둘레를 나타냅니다.
주: Revit 스플라인은 지원되지 않습니다.
- Create parking lots[주차장 작성]. Locate Parking Lot[주차장 찾기] 도구를 사용하고 대지 요소 작성의 일반 워크플로우를 따르십시오.
- Curbs[연석]. 주차장 둘레에 연석을 작성하려면 먼저 주차장을 작성합니다. 그런 다음 Locate Curb[연석 찾기] 도구를 사용하여 연석을 작성합니다.
- Islands[교통섬]. 먼저 주차장을 작성합니다. 그런 다음 Locate Curb[연석 찾기] 도구를 사용하여 주차장 둘레 내 닫힌 루프 연석을 작성합니다. 교통섬을 생성할 때 Site Designer는 채우기 또는 캡 지형면을 추가합니다. 연석 정보를 참고하십시오.
- Grades[경사]. 주차장을 추가한 후, 주차장을 수정하여 경사, 집수구 및 경사 평면을 추가 또는 변경합니다.
- Quantities[수량]. Site Designer 보고서 도구를 사용하여 베이스 및 하부 베이스 재료 수량뿐만 아니라, 주차장의 전체 표면적 및 전체 체적을 얻습니다. Revit 일람표를 사용하여 제안된 대지에 대한 총 절단 및 채우기를 얻습니다.
주차장을 작성할 때 Site Designer는 다음 작업을 수행합니다.
- 지형면을 업데이트하여 포장 표면 깊이를 깎습니다.
- 새 주차장 지형면을 배치합니다.
- 선택한 패밀리를 기준으로 주차장 재료를 지정합니다.

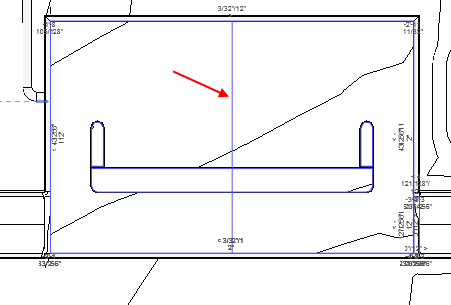

파단선
주차장을 작성한 후, Modify Parking Lot[주차장 수정] 도구를 사용하여 Add Breakline[파단선 추가] 도구에 액세스합니다. 파단선을 사용하여 주차장 표면에 하드 파단을 작성하여 고점 및 저점, 경사 지정 평면 및 집수구 영역을 정의하는 데 도움을 줍니다. 현재 주차장 표면에서 상대적인 고도나 상수 고도에 또는 경사로 파단선을 추가할 수 있습니다.
