Utilize esta página do assistente para rever os resultados da análise e para aplicá-los à rede de tubulação.
- Exportar os resultados para CSV e para o gráfico da seção
- Salva os resultados em um arquivo .csv na localização especificada e exibe os gráficos temporários em um gráfico do perfil longitudinal existente para que você possa visualizar os resultados. Você é solicitado a selecionar o gráfico do perfil longitudinal a ser usado se mais de um gráfico do perfil longitudinal existir no desenho.
Nota: Se a rede de tubulação não foi adicionada à um gráfico do perfil longitudinal, ou se um gráfico do perfil longitudinal não existir no desenho, os resultados poderão ser visualizados graficamente.
Para obter mais informações sobre os dados incluídos no arquivo .csv, consulte Sobre o relatório dos resultados da análise da rede de gravidade.
Após especificar o nome e a localização do arquivo exportado e salvar o arquivo, você pode efetuar o zoom e pan de forma transparente (insira 'z ou p' na linha de comando) em um gráfico do perfil longitudinal existente para ver uma visualização das alterações de EGL, HGL, e da tubulação. As cores exibidas no gráfico do perfil longitudinal são especificadas na caixa de diálogo Configuração de análise da rede de tubulação, que você pode acessar a partir da página Geral do assistente.
A ilustração a seguir mostra a rede de tubulação existente em um gráfico do perfil longitudinal.

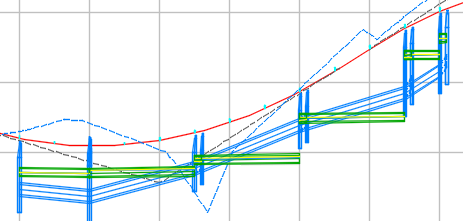

A ilustração a seguir mostra como os gráficos de visualização podem parecer. Neste caso, a análise determinou que tamanhos menores de tubulação podem ser utilizados para o AEP selecionado.
Na visualização, as profundidades da estrutura não são ajustadas porque elas estão conectados à tubulações originais em vez das redimensionadas. No entanto, quando os resultados forem aplicados à rede de tubulação, as profundidades da estrutura são ajustadas para acomodar as tubulações ajustadas, como mostrado na ilustração a seguir.

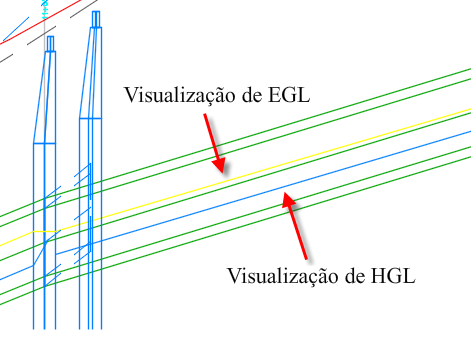

A ilustração a seguir mostra um detalhe das linha EGL e HGL na visualização.

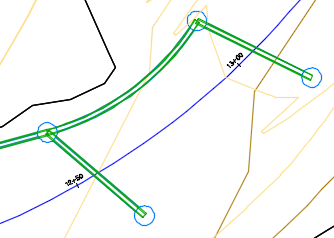

Uma visualização das tubulações redimensionadas também é mostrado no gráfico da seção.
Nota: Quando terminar de examinar os gráficos de visualização, pressione Esc ou Enter para voltar para o assistente. - Modificar os resultados
- Aplica os resultados calculados na página Tubulações do assistente, para que seja possível modificar os dados e executar novamente a análise.
Nota: Esta opção somente será selecionável se Redimensionar as tubulações e Redefinir as geratrizes foi selecionada na página Geral.

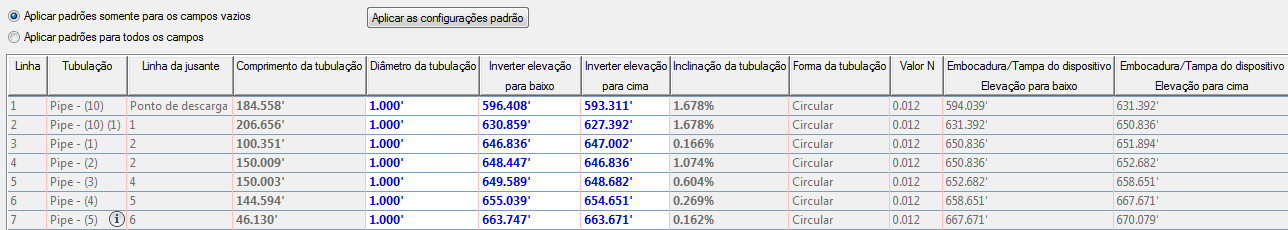

Os valores alterados são exibidos em texto em negrito e na cor azul. As alterações são exibidas em negrito e texto em cinza se o campo for de somente leitura e são exibidos em azul e em negrito se o campo for preenchível. Neste exemplo, comprimentos da tubulação, diâmetros e elevações de geratrizes e inclinações foram todos alterados.
- Aplicar os resultados à rede de tubulação
- Aplica os resultados calculados à a rede de tubulação.
- Se você selecionou Redimensionar as tubulações e Redefinir geratrizes, aplicando os resultados atualizada os tamanhos de tubulação e elevações de geratriz de acordo com os resultados calculados, e irá aplicar todas as propriedades calculadas à rede de tubulação.
Nota: A aplicação dos resultados à rede de tubulação não aplica os valores de declividade de energia e hidráulica, a não ser que a opção Calcular as linhas de declividade de energia e hidráulica também foi selecionada na página Geral.
- Se você selecionou Calcular as linhas de declividade de energia e hidráulica, aplicar os resultados irá aplicar os valores de declividade de energia e hidráulica calculados às peças afetadas na rede de tubulação.
- Se você selecionou Redimensionar as tubulações e Redefinir geratrizes, aplicando os resultados atualizada os tamanhos de tubulação e elevações de geratriz de acordo com os resultados calculados, e irá aplicar todas as propriedades calculadas à rede de tubulação.
