Фильтрация компонентов по статусу на вкладке "Местоположение"

Компоненты можно отфильтровать на виде дерева компонентов в зависимости от статуса связи.

1. Выберите вкладку "Проект"панель "Инструменты проекта""Диспетчер". найти

2. В Диспетчере проектов щелкните вкладку "Местоположение".

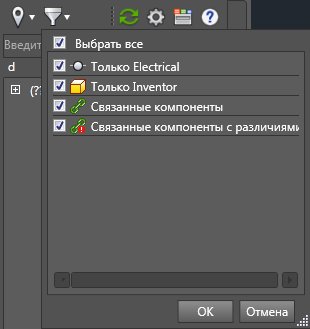

3. На вкладке "Местоположение" щелкните кнопку "Фильтровать по статусу компонента" .

   Прим.: Эта кнопка доступна при наличии связанного проекта AutoCAD Electrical и Inventor.

4. Снимите флажок "Выбрать все", а затем выберите значения, которые требуется показать на виде дерева компонентов.



5. Нажмите кнопку "ОК".
