Multi trasforma è un metodo più semplice per eseguire più Movimenti o Rotazioni dei percorsi utensile.
Per visualizzare la finestra di dialogo Multi trasforma, fare clic su:
- Scheda Modifica curva > gruppo Modifica > Trasformazioni > Multi trasforma.
- Scheda Trasforma percorso > gruppo Trasforma > Multi trasforma.
- Scheda Trasforma pattern > gruppo Trasforma > Multi trasforma.
- Scheda Trasformazione boundary > gruppo Trasforma > Multi trasforma.
- Scheda Trasformazione Piano di lavoro > gruppo Trasforma > Multiplo.
- Modifica > Trasforma sul menu contestuale del singolo percorso utensile, boundary, pattern o piano di lavoro.
L'orientamento della trasformazione è determinato dal piano di lavoro principale
,
o
, impostato nella barra degli strumenti Informazioni.
La scheda Rettangolare contiene le seguenti opzioni:
Numero di righe — Inserire un valore o usare

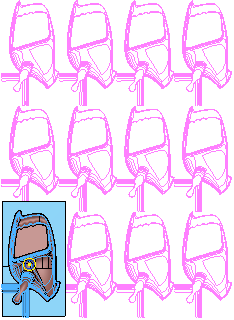

per specificare il numero di righe.Questa trasformazione del percorso utensile dispone di tre righe e quattro colonne:
Distanza tra righe — Inserire la distanza tra una distanza e la successiva.

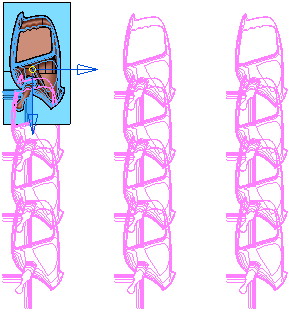

Ruota asse — Fare clic per ruotare la trasformazione di 90 in direzione oraria nel piano di lavoro principale.
Converte questo:
in:
Origine del piano di lavoro — Quando è selezionata questa opzione, l'origine è il piano di lavoro attivo. Se non esiste alcun piano di lavoro attivo usare il sistema di coordinate globali come origine.
Origine al centro dell'ingombro — Quando è selezionata questa opzione, l'origine è al centro del box di delimitazione che contiene tutte le entità.
Muovi origine — Quando è selezionata questa opzione, si può muovere graficamente l'origine trascinando o inserendo le coordinate usando
,
o
e
nella barra Stato.
Distanza tra colonne — Inserire la distanza tra una distanza e la successiva.
Numero di colonne — Inserire un valore o usare per specificare il numero di colonne.Questa trasformazione del percorso utensile dispone di tre righe e quattro colonne:

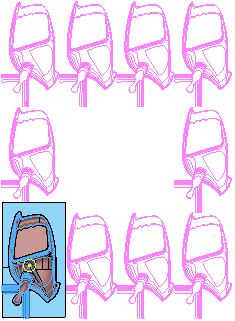

- Box cavità — Quando è selezionato, pone i duplicati dei percorsi utensile intorno al perimetro della trasformazione ed elimina quelli centrali.
Converte questo:
in:
Ordinamento — Selezionare l'ordine per lavorare i duplicati dei percorsi utensile. Il punto iniziale è sempre il punto centrale del percorso utensile originale.
Lungo Y unidirezionale in X -crea un percorso utensile in cui le entità duplicate sono lavorate in ordine lungo la direzione Y, usano una lavorazione unidirezionale in X.
Lungo Y, bidirezionale in X -crea un percorso utensile in cui le entità duplicate sono lavorate in ordine lungo la direzione Y, usando una lavorazione bidirezionale in X.
Lungo X unidirezionale in Y — Crea un percorso utensile in cui le entità duplicate sono lavorate in ordine lungo la direzione X, unidirezionalmente in Y.
Lungo X, bidirezionale in Y - crea un percorso utensile in cui le entità duplicate sono lavorate in ordine lungo la direzione X, usando una lavorazione bidirezionale in Y. Senso orario-Fare clic per creare un percorso utensile in cui le entità duplicate sono lavorate in senso oraria.
Antiorario — Crea un percorso utensile in cui le entità duplicate sono lavorate in direzione antioraria.
Per maggiori informazioni, vedere Esempio di trasformazione rettangolare.
Per informazioni sulla scheda Circolare consultare Multi trasforma - Circolare.
