Aby przedłużyć szkic do krawędzi

Procedura ta służy do dokładnego wydłużania jednej lub kilku linii, otwartych polilinii lub łuków do wskazanej krawędzi prostego lub łukowego segmentu dowolnego obiektu lub do oznaczonego przedłużenia tego segmentu.

1. Wybierz szkic, jaki ma zostać przedłużony.
2. Kliknij kolejno kartę Narzędzia głównepanel Modyfikujmenu rozwijane Utnij/WydłużWydłuż AEC.
3. Ustaw kursor nad krawędzią lub linią, do której wybrany szkic ma zostać przedłużony, i kliknij, kiedy wyświetlona zostanie linia tymczasowa z przedłużeniem wzdłuż i poza krawędź/linię w obu kierunkach.
4. Kliknij dowolny punkt na szkicu, jaki ma zostać przedłużony, lub kliknij krawędź lub linię, do której szkic ma zostać wydłużony.

   Szkic zostaje przedłużony do krawędzi. Jeżeli wybranych zostało wiele linii, kliknięcie dowolnej z nich powoduje przedłużenie wszystkich.

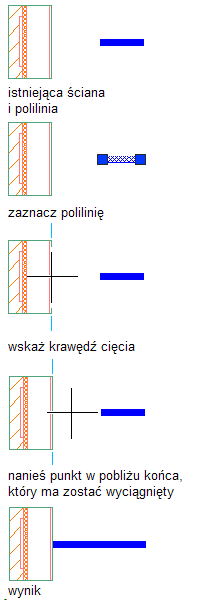

   Przedłużanie szkicu do krawędzi ściany
