Adagiamento di wireframe su superfici o solidi

Nota: La disponibilità della funzionalità Adagia dipende dalla licenza.

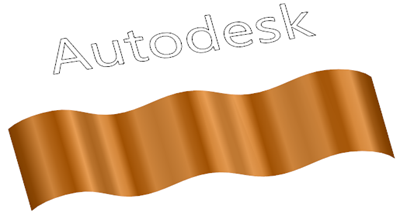

È possibile adagiare oggetti wireframe, ad esempio un elemento di testo, su una superficie o solido:

Per creare un adagiamento:

1. Accertarsi che gli oggetti wireframe siano orientati correttamente nel piano XY.

   Durante l'adagiamento, gli oggetti wireframe sono convertiti in 2D tramite la loro proiezione sul piano XY dello spazio assoluto o il piano di lavoro di gruppo degli oggetti (se presente).

   Se la geometria wireframe non è orientata correttamente nel piano XY, attuare la procedura seguente:

   1. Creare un piano di lavoro raggruppato.
   2. Allineare il piano di lavoro in modo che il suo asse Z sia normale al piano della geometria.
   3. Selezionare gli oggetti wireframe.
   4. Selezionare la scheda Piano di lavoro > pannello Gruppo > Aggiungi a gruppoper aggiungere gli oggetti wireframe al gruppo del piano di lavoro.
   5. Disattivare il piano di lavoro raggruppato.
2. Creare un piano di lavoro, se necessario, per posizionare il wireframe sugli oggetti del solido o superficie.

   Il wireframe è centrato sull'origine del piano di lavoro e il suo asse Y è allineato con l'asse Y del piano di lavoro (se si decide di usare l'opzione del piano di lavoro).

3. Selezionare la scheda Vista > pannello Aspetto > Ombreggia > Ombreggiato per ombreggiare il modello.
4. Selezionare tutti gli oggetti wireframe, del solido o della superficie che si desidera usare.
5. Fare clic sulla scheda Wireframe > pannello Da selezione > Adagia per avviare la Procedura guidata Adagia.

Nota: La Procedura guidata Adagia è disponibile anche nella scheda Superficie > pannello Crea.
