Lors de la création de dessins d'assemblages, différentes vues et coupes de la pièce principale peuvent être générées. Vous pouvez modifier leur position sur le dessin créé.
Remarque : La position de la vue ne change pas à la mise à jour du dessin après la modification du modèle.
Accéder à la commande
Dans l'onglet Cotations et Labels
le groupe de fonctions Vues paramétriques, cliquez sur
(Déplacer la vue).
Ligne de commande : _AstM4DetViewTransform
Déplacer une vue
- Ouvrez le dessin de détail.
- Dans l'onglet Cotations et Labels le groupe de fonctions Vues paramétriques, cliquez sur (Déplacer la vue).
- Sélectionnez la vue à déplacer.

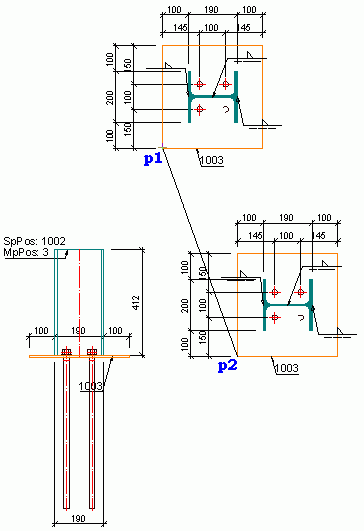

- Sélectionnez le point de référence pour la vue (P1).
- Sélectionnez le second point (P2).
La vue sélectionnée est déplacée vers un nouvel emplacement déterminé par la position associée au point et à la distance de référence et à la direction déterminés par les deux points.
