Modifier un symbole de soudure existant

Découvrez comment modifier un symbole de soudure existant à l'aide du fichier gabarit de soudure DWG disponible pour votre langue d'installation.

Pour modifier un symbole de soudure, suivez ces étapes :

1. Ouvrez le fichier "WeldTemplate.dwg" situé sous ...\ProgramData\Autodesk\Advance Steel 2022\ [EXTENSION DE LA LANGUE D'INSTALLATION]\Shared\Support\Symbols
   Remarque : Dans ce cas, le fichier gabarit de symbole de soudure est WeldTemplate.dwg. Ce fichier peut varier d'une installation à l'autre (par exemple, différentes langues).

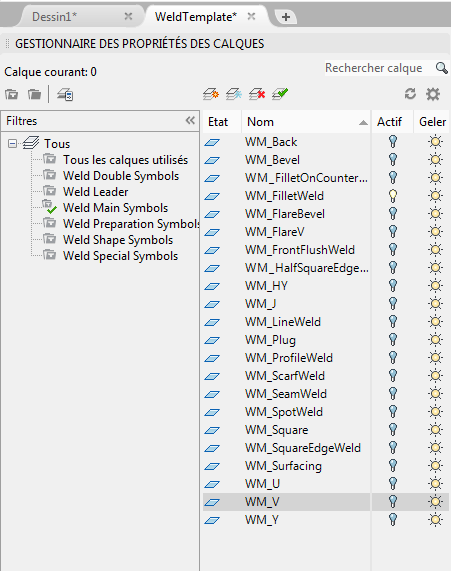

2. Ouvrez le Gestionnaire de calques.


   Remarque : En commençant par Advance Steel 2016, chaque symbole de soudure est dessiné sur un calque distinct (par exemple, les symboles de soudure d'angle sont dessinés sur les calques WM_FilletWeld et WD_FilletWeld).

   "WM_","WD_", "SM_","SD_","PM_","PD_" sont des acronymes pour soudure principal, forme principale, préparation principale, etc., et ne sont pas obligatoires, mais ils sont recommandés pour des raisons d'organisation.

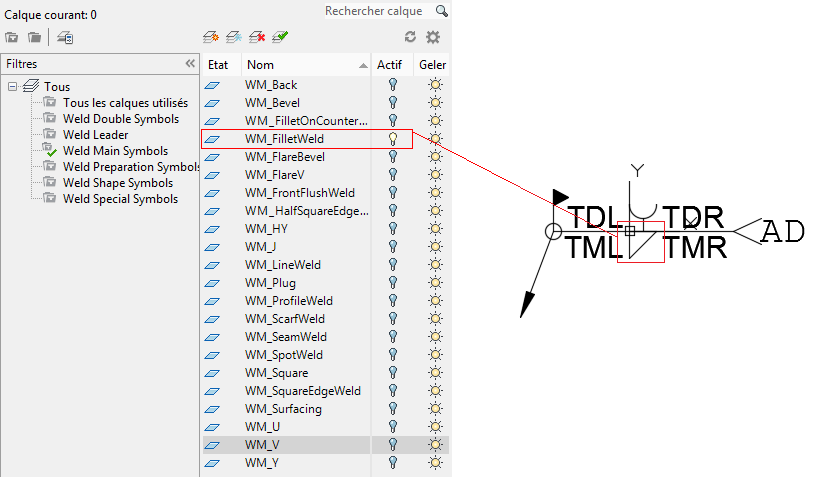

3. Identifiez le calque de symbole de soudure et activez-le. Désactivez les autres calques pour éviter le chevauchement des symboles.


4. Apportez les modifications souhaitées.
5. Enregistrez et quittez.
