Utilisez les propriétés de cet onglet pour configurer la vue, la fenêtre et le type de cotation dans les dessins de détail.
| Option | Description |
|---|---|
| Propriétés de vue | |
| Echelle | Sélectionne l'échelle de la vue. |
| Rotation | Sélectionne le degré de rotation de la vue. |

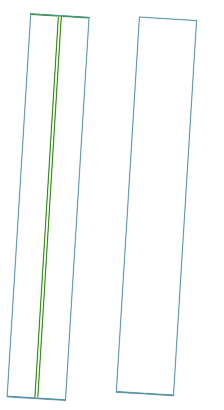

| Case à cocher Afficher les lignes cachées | Si cette option est activée, les lignes cachées des éléments détaillés seront visibles dans les vues de détail correspondantes.
|
| Paramétrages des fenêtres | |
| Dimensions de la taille de vue (dimensions xy) | Définit les dimensions de la taille de vue dans les directions x et y, si la case Automatique est décochée. |
| Case à cocher Automatique | Si cette option est activée, elle définit automatiquement les dimensions de la taille de vue. |
| Profondeur de la vue (suivant z) | |
| Cases à cocher Illimité | Si cette option est activée, la profondeur de la vue sera illimitée dans la direction z. |
| Face | Limite la profondeur de la vue à la valeur définie, à l'avant de la vue. |
| Arrière | Limite la profondeur de la vue à la valeur définie, à l'arrière de la vue. |
| Déplacer le plan de vue de face (p.r. à l'emplacement actuel) | Dans les vues avec une profondeur limitée, le plan de référence (Z=0 sur vue SCU) peut être déplacé le long de la direction Z. |
| Type de cote | |
| Case à cocher Utiliser les paramètres de cotation cumulée | Si cette option est activée, elle permet un contrôle précis sur le dessin de la fonctionnalité de cotation cumulée. La fonctionnalité de cotation cumulée marque l'une des extrémités de la pièce principale comme référence pour les cotations cumulées, et place un symbole sur le dessin.
Remarque : Cette option est uniquement utilisée sur les dessins de pièces et représente un remplacement d'un paramètre de style de dessin.
|
| Eléments effacés | |
| Case à cocher Restaurer éléments utilisateur-effacé | Si cette option est activée, les pièces effacées par l'utilisateur dans la vue concernée seront restaurées. |
