Les vues de modèle disposent également de fonctionnalités de caméra en plus de leur capacité à isoler des objets dans l'espace modèle 3D. Cette option permet d'éviter de créer des caméras à des fins de création de plan en détail sur des vues de modèle existant dans la plupart des cas d'utilisation de dessins d'élévation et de plan d'agencement général.
La façon dont les vues de modèle isolent et contrôlent la zone visible est similaire aux caméras et leur utilisation lors de la modélisation correspond aux exigences liées à la génération de dessins. Toutes les fonctionnalités de création de plan en détail avec caméra sont intégrées à la vue de modèle qui offre le même flux de travail et les mêmes propriétés de personnalisation.
Vous pouvez activer ou désactiver la fonctionnalité de caméra pour les vues de modèle à l'aide de la case à cocher Créer un dessin automatiquement dans la boîte de dialogue Vue du modèle
onglet Propriétés de la caméra. La case est décochée par défaut.
Boîte de dialogue Vue du modèle : onglet Propriétés de la caméra
| Type | Modifie le type de caméra qui agit comme un filtre pour les processus automatiques pour la sélection de l'objet du processus et le mappage du style du détail. |
| Description | Dans ce champ, vous pouvez saisir un texte afin de décrire le contenu de la caméra. Ce texte s'affiche sur les dessins générés à partir des caméras correspondantes, par le biais du jeton Autres (%Note), que l'on trouve généralement dans le titre du détail. |
| Remplacements de styles de détail | Les options Style et Echelle remplacent la configuration du processus utilisée. Par conséquent, la création de plans en détail pour le processus ignore les échelles et les styles configurés et utilise les valeurs sélectionnées ici. |

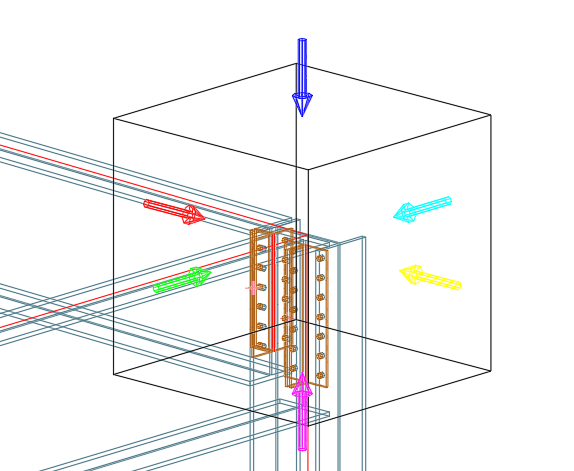

La différence entre la façon dont les caméras sont définies dans la boîte de la vue, le degré de précision des détails du modèle et la façon dont la vue du modèle isole certaines parties du modèle réside dans la manière d'agir des plans de délimitation de la boîte.
Pour les vues de modèle, les plans de délimitation sont totalement indépendants et peuvent être activés ou désactivés individuellement. La boîte de la vue de la création de plan en détail avec caméra est plus restreinte car la boîte de la vue x0y peut être automatique ou limitée. En vue de maintenir une certaine cohérence entre les deux éléments, le comportement des plans de délimitation de la vue de modèle a été modifié dans les cas où la fonctionnalité de la caméra est active dans la vue du modèle.
Lorsque la fonctionnalité de création de plan en détail avec caméra est désactivée pour les vues de modèle, les six plans de délimitation de la boîte de dialogue Vue de modèle onglet Délimitation fonctionnent indépendamment les uns des autres, en contrôlant les fonctionnalités d'isolation du modèle 3D dans la vue du modèle.
Lorsque la fonctionnalité de création de plan en détail avec caméra est activée, les états actifs et inactifs des plans de délimitation dans la boîte de dialogue Vue de modèle onglet Délimitation s'adaptent aux exigences liées à la création de plan en détail :
- L'option Délimitation arrière peut être activée uniquement si l'option Délimitation avant l'est également. Par conséquent, les plans de délimitation avant et arrière (les paramètres de profondeur pour la caméra) fonctionnent uniquement dans trois cas : lorsqu'ils sont tous les deux actifs, lorsque qu'ils sont tous les deux inactifs et lorsque seul le plan de délimitation avant est actif.
- Avec la fenêtre xOy (plans de délimitation supérieur, droit, inférieur et gauche), vous pouvez uniquement activer l'intégralité ou aucun des plans de délimitation. Cela représente les paramètres de la fenêtre de caméra fixe ou automatique.

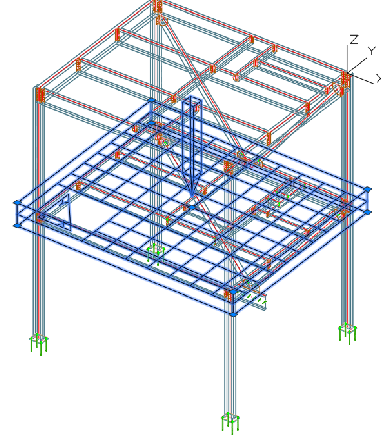

Avec les plans de délimitation, la définition de la boîte de la vue est également contrôlée par la boîte elle-même. En utilisant une boîte de vue fixe avec des plans de délimitation vérifiés, la création de plan de détail avec caméra de la vue du modèle utilise la boîte de la vue du modèle en tant que référence. La modification de la taille de la boîte dans le modèle entraîne une mise à jour de la boîte de la vue de la caméra, vous permettant ainsi d'ajouter ou de supprimer des objets au détail de la caméra.
La direction de la création de plan de détail pour la vue du modèle comme objet de caméra est définie lorsque vous créez la vue de modèle et il s'agit de la même direction que celle sélectionnée pour définir la direction de visualisation de la vue de modèle.
Vous pouvez modifier la direction de visualisation pour une vue de modèle existante et effectuer une mise à jour pour modifier la direction de la vue de détail en utilisant la vue de modèle comme une caméra. Sélectionnez la boîte de la vue du modèle, cliquez avec le bouton droit de la souris, puis sélectionnez Changer la direction par défaut de la vue dans le menu contextuel. Outre le contrôle de la direction de visualisation de la vue du modèle (utilisé pour la modélisation 3D et la création de plans de détail avec caméra), le menu contextuel de la vue de modèle dispose également de l'option Show Camera Graphics qui vous permet de modifier le type d'affichage de la caméra en affichant le plan et la direction de la création du plan en détail de la même manière que pour le symbole Caméra.
