Valeurs par défaut de Management Tools pour le symbole de caméra dans les dessins

Découvrez-en plus sur les paramètres par défaut pour configurer le symbole de caméra, disponibles dans Management Tools.

Dans l'onglet Début  groupe de fonctions Paramètres, cliquez sur  (Management Tools).

Valeur par défaut	Description
Type de représentation des caméras	Dans Management Tools  Valeurs par défaut  Dessin - Présentation  Général  Type de représentation de la caméras, sélectionnez le type de représentation dans le menu déroulant (rectangle ou cercle).
	Ce paramètre par défaut détermine la représentation graphique du symbole : Rectangle : la taille exacte de la caméra sera détaillée, sous forme de rectangle ou de boîte (pour les vues isométriques). Cercle : un cercle dont la taille correspond approximativement à celle de la caméra sera créé. La taille du cercle sera déterminée par celle de la caméra et entourera cette dernière. Cette option s'avère utile pour les caméras qui sont plus proches d'un carré, avec le cercle décrivant ce que la caméra voit. Pour les caméras beaucoup plus grandes (par exemple, les caméras de ligne de grille), cette option entraîne la création d'un cercle beaucoup plus grand que celui de la vue réelle de la caméra, le côté long de la caméra déterminant le diamètre du cercle.
Nom du fichier dwg pour les symboles Caméra	Outre la représentation sous forme de rectangle ou de cercle, le symbole de caméra possède un deuxième composant graphique : le symbole de flèche. Cet élément graphique indique la façon dont la direction de la vue de la caméra est définie sur l'objet du modèle. Pour définir le graphique pour cette flèche : Dans Management Tools  Valeurs par défaut  Dessin - Présentation  Général  Nom du fichier dwg pour les symboles Caméra Cette option par défaut contrôle le fichier dwg de la ressource depuis laquelle Advance Steel lit le graphique. Le fichier est stocké dans le répertoire C:\ProgramData\Autodesk\, sous […\Advance Steel [numéro_version]\[langue_contenu]\Shared\Support\Symbols\]. Le symbole standard comportera une polyligne et des hachures AutoCAD décrivant une flèche, créée dans le plan YZ du fichier DWG. Ce graphique du symbole est ensuite inséré à l'échelle 1:1 dans le dessin de détail créé par Advance Steel avec la représentation du symbole de caméra.
	Pour modifier le fichier DWG pour les symboles Caméra : Ouvrez le fichier de ressources dans la version standard d'AutoCAD. Basculez le SCU de manière à aligner la fenêtre XY sur le plan dans lequel le symbole existant est créé. Modifiez l'affichage à l'aide d'objets AutoCAD standard tels que les lignes, les polylignes ou les hachures. Réinitialisez le SCU sur SCG. Enregistrez et fermez le fichier.

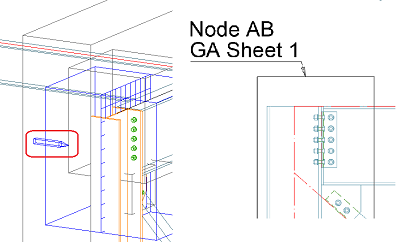

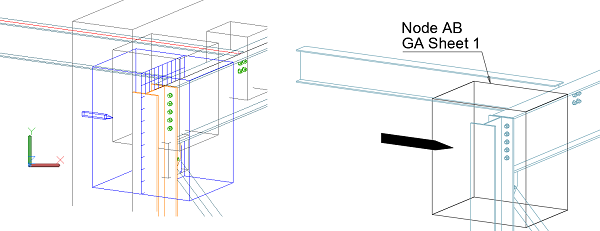

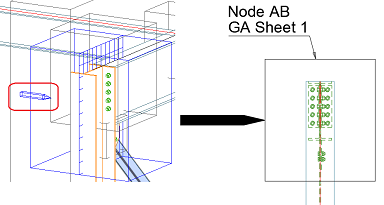

	Important : La flèche est créée uniquement lorsque la fenêtre du dessin d'agencement général est perpendiculaire à la direction de la caméra du modèle ou isométrique par rapport à celle-ci. Si la fenêtre se trouve le long de la direction de la vue de la caméra, le symbole de flèche ne sera pas affiché dans le dessin. La caméra est visualisée depuis le côté. La flèche du symbole de caméra est visible : La caméra est visualisée le long de sa direction. La flèche du symbole de caméra n'est pas visible : La vue est isométrique par rapport à la direction de la caméra. Le symbole de caméra est visible et est orienté dans une direction isométrique (mais pas le symbole 2D, comme dans la vue de côté) :
Couleur des noms d'objet dans les détails	Dans Management Tools  Valeurs par défaut  Dessin - Présentation  Couleur  Couleur des noms d'objets dans les dessins, sélectionnez la couleur par défaut du label de symbole de caméra dans le menu déroulant.
Couleur des symboles d'objets visibles dans les détails	Dans Management Tools  Valeurs par défaut  Dessin - Présentation  Couleur  Couleur des symboles d'objets visibles dans les détails, sélectionnez la couleur par défaut du graphique de symbole de caméra (cercle/rectangle + flèche) dans le menu déroulant.
