È possibile utilizzare il comando Analisi di rete a gravità per ridimensionare le condotte e ripristinare i fondi, oltre a calcolare le linee di pendenza idraulica e di carico totale in base agli standard HEC-22.
È possibile utilizzare questa utilità per:
- Eseguire un'analisi di una rete di condotte utilizzando i dati delle precipitazioni appropriati
- Rivedere i risultati graficamente e in .CSV
- Applicare i risultati alla rete di condotte
Di seguito è riportato un esempio di prima e dopo dei risultati dell'analisi per una rete di condotte visualizzata nella vista profilo.
| Rete di condotte prima del ridimensionamento | Rete di condotte dopo il ridimensionamento |
|---|---|
|
|
|
È possibile selezionare tre tipi di analisi: Ridimensiona condotte e ripristina fondi, Calcola linee di pendenza idraulica e di carico totale e Analisi presa.
- Ridimensiona condotte e ripristina fondi: consente di analizzare il flusso attraverso le condotte e quindi di ridimensionare le condotte e ripristinare i fondi per ospitare il flusso. È possibile applicare tali risultati alla rete di condotte nella pagina Risultati della finestra di dialogo. L'applicazione dei risultati dell'analisi aggiornerà le dimensioni della condotta e le quote altimetriche del fondo in base ai risultati calcolati; tutte le proprietà calcolate per la rete di condotte verranno applicate.
Nota: Questa opzione non calcola le proprietà idrauliche (EGL e HGL). Per calcolare le proprietà idrauliche, selezionare il tipo di analisi Calcola linee di pendenza idraulica e di carico totale.
- Calcola linee di pendenza idraulica e di carico totale: consente di calcolare le linee di pendenza idraulica e di carico totale, quindi indica se ogni riga nel sistema è in stato normale, sovraccarica o allagata. È possibile visualizzare un'anteprima grafica dei risultati (se è presente una vista profilo nella Carta). È possibile applicare tali risultati alla rete di condotte nella pagina Risultati della finestra di dialogo. L'applicazione dei risultati dell'analisi consentirà di applicare i valori della pendenza idraulica e di carico totale calcolati alle parti interessate nella rete di condotte.
- Analisi presa: consente di analizzare la capacità delle prese e segnala il flusso, la profondità e la diffusione in corrispondenza di ciascuna presa nella pagina Risultati della finestra di dialogo.
I calcoli sono basati sul documento Urban Drainage Design Manual Third Edition, Hydraulic Engineering Circular No. 22 (HEC-22), pubblicato dal Ministero dei trasporti statunitense, la Federal Highway Administration.
- L'analisi del calcolo linee di pendenza idraulica e di carico totale segue la procedura descritta nella sezione 7.5, "Procedura di valutazione della linea di pendenza idraulica".
- L'analisi delle prese segue la procedura descritta nel capitolo 4, "Pavement Drainage".
Prerequisiti del flusso di lavoro
Sono richiesti alcuni prerequisiti per poter eseguire un'analisi, a seconda del tipo di analisi che si desidera effettuare.
- Creare la geometria della sezione stradale. Per eseguire un'analisi della presa con il comando Analisi rete a gravità, è necessario specificare la pendenza trasversale della corsia, la pendenza longitudinale, la larghezza cunetta e la pendenza trasversale della cunetta per ciascuna presa.
- Creare la rete di condotte, incluse le prese, le condotte, i pozzetti di ispezione e la posizione della caditoia. Se la rete è stata modificata e non si ha più la certezza che la pendenza, il ricoprimento e le altre regole di rete siano soddisfatte, eseguire il comando Applica regole per ogni pozzetto e condotta della rete di condotte prima di eseguire il comando Analizza rete a gravità.

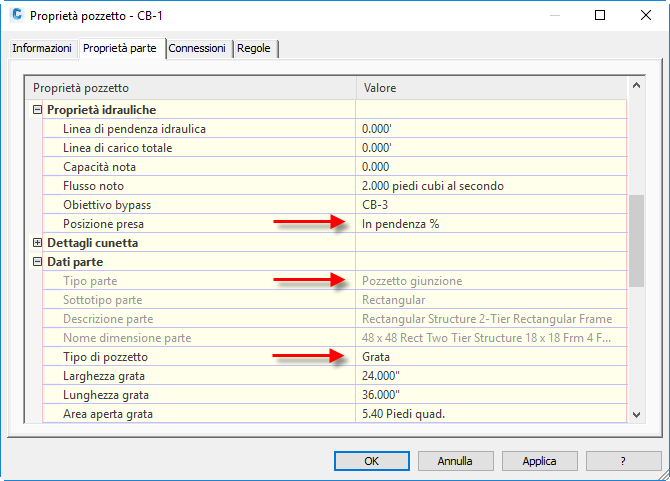

- Le prese sono generalmente create in Autodesk Civil 3D come pozzetti di giunzione con una proprietà Posizione presa definita come In pendenza % o Su concavo e un Tipo di pozzetto definito come Grata, Presa cordolo o Combinazione.

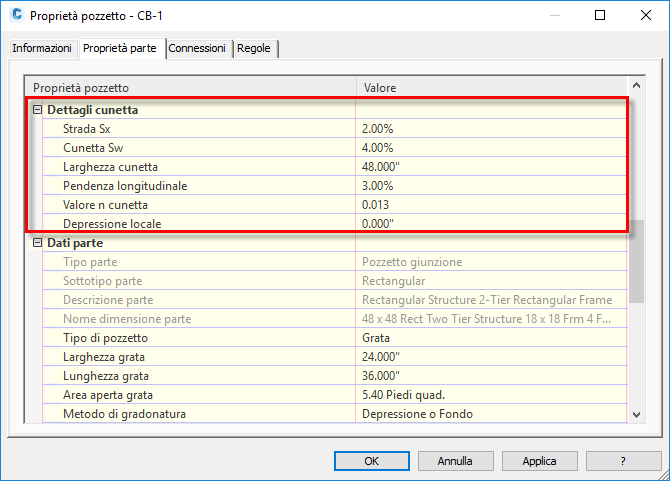

È possibile utilizzare la sezione Dettagli cunetta della finestra di dialogo Proprietà pozzetto per definire le proprietà dell'area stradale intorno alla presa. Queste proprietà vengono utilizzate dal comando Analisi rete a gravità per il calcolo dell'analisi della presa.

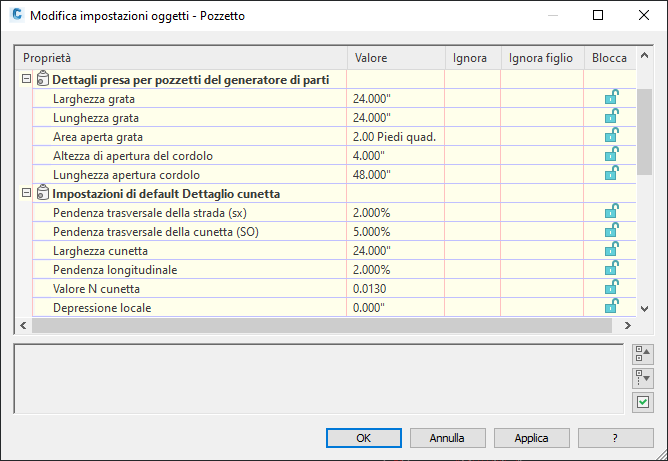

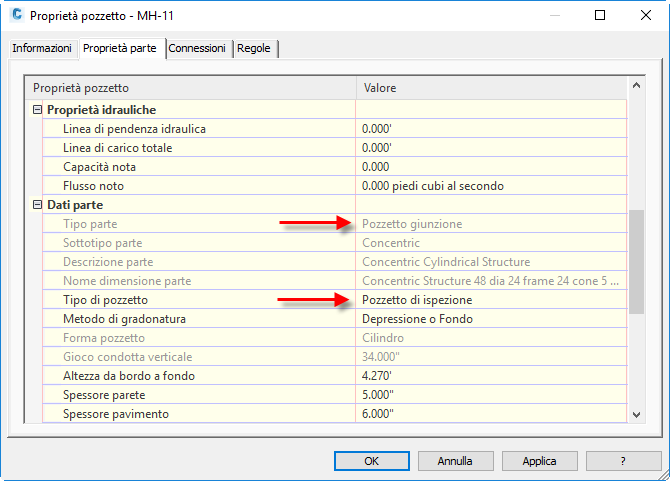

Nota: È possibile specificare i valori di Impostazioni di default Dettaglio cunetta nella finestra di dialogo Modifica impostazioni oggetti - Pozzetto . Le impostazioni di default vengono applicate ai pozzetti quando si creano nuove reti di condotte. - I pozzetti di ispezione vengono creati normalmente come pozzetti di giunzione e con Tipo di pozzetto impostato su Pozzetto di ispezione.
- È necessario specificare un pozzetto caditoia durante il processo di ridimensionamento della condotta. I seguenti tipi di parte possono essere selezionati come parte caditoia:
- I pozzetti che dispongono di una o più condotte in entrata, ma non presentano condotte in uscita.
-

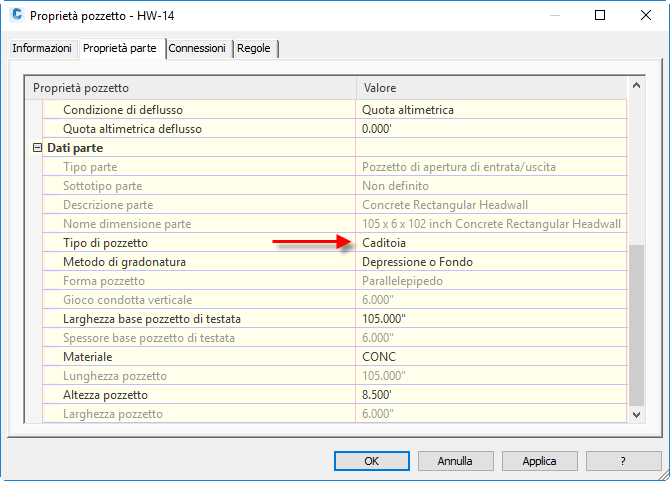

I pozzetti che presentano una caditoia specificata come Tipo di pozzetto nella scheda Proprietà parte della finestra di dialogo Proprietà pozzetto.

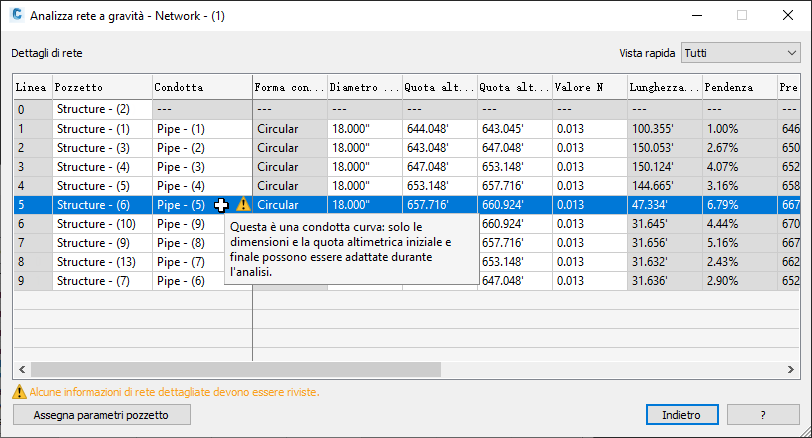

- È possibile analizzare le condotte curve; esse mantengono la curvatura dopo l'applicazione dei risultati. L'analisi può aggiornarne le dimensioni e le quote altimetriche iniziali/finali.
- Le condotte di forma non circolare sono considerate come condotte circolari durante l'analisi. La larghezza interna è utilizzata come diametro.
- La rete di condotte non deve essere associata ad una superficie di riferimento. Tuttavia, quando è presente una superficie di riferimento, la quota altimetrica della superficie verrà utilizzata per calcolare il valore di ricoprimento. Se non è presente una superficie di riferimento, il bordo del pozzetto verrà utilizzato per calcolare il valore di ricoprimento.
- Il ricoprimento minimo specificato nelle Impostazioni viene applicato a tutte le condotte, ad eccezione di quelle più a valle (connesse al pozzetto caditoia). Ciò potrebbe comportare la visualizzazione del pozzetto caditoia e della rispettiva condotta connessa al di sopra del livello del terreno quando la pendenza della superficie è maggiore della pendenza della condotta più a valle, a meno che si selezioni la casella di controllo Mantieni fondo caditoia nella pagina Generale. L'impostazione Mantieni fondo caditoia manterrà la quota altimetrica in corrispondenza della caditoia, mentre le quote altimetriche del resto della rete di condotte potranno essere ridotte in base alle pendenze delle condotte calcolate.
- Se la rete di condotte selezionata presenta riferimenti ai dati, le linee di pendenza idraulica e di carico totale possono essere calcolate, ma i risultati dell'analisi non possono essere applicati alla rete di condotte.
- Se lo si desidera, aggiungere la rete di condotte in una vista profilo nella Carta. Ciò consente di visualizzare in anteprima le modifiche alla rete di condotte dalla pagina Risultati della finestra di dialogo utilizzando l'opzione Profilo.
- Le prese sono generalmente create in Autodesk Civil 3D come pozzetti di giunzione con una proprietà Posizione presa definita come In pendenza % o Su concavo e un Tipo di pozzetto definito come Grata, Presa cordolo o Combinazione.
- Creare drenaggi (da una superficie o da oggetti) associati alle prese. Quando si creano drenaggi, il coefficiente di deflusso viene specificato manualmente mentre l'area e il tempo di corrivazione (Tc) vengono calcolati come proprietà del drenaggio. Questi valori vengono utilizzati nel processo di ridimensionamento delle condotte. Tuttavia, se il Tc calcolato per un drenaggio è inferiore al valore minimo specificato in Impostazioni, verrà invece utilizzato il valore delle impostazioni.
- Determinare se è presente un flusso aggiuntivo che verrà immesso nel sistema. È inoltre possibile specificare un flusso noto per una presa se non esiste un drenaggio per la medesima.
- Preparare o ottenere un file dei dati di precipitazione per tale posizione. Può esistere in forma di file NOAA .csv, X-Degree .csv o Hydraflow .idf. I file delle precipitazioni di esempio sono installati in C:\ProgramData\Autodesk\C3D 2022\ita\HHApps\IDF.
Specifica delle impostazioni di default
Le impostazioni che devono essere specificate manualmente per le aree e le condotte afferenti o che sono utilizzate come valori nei calcoli delle analisi possono essere predefinite come default nella pagina Impostazioni. Fare clic sul pulsante Impostazioni nella pagina Generale per aprire questa finestra di dialogo.
Le impostazioni di default per i pozzetti possono essere specificate nella finestra di dialogo Modifica impostazioni oggetti - Pozzetto .
Assegnazione dei parametri per le parti create con Generatore di parti
È possibile assegnare i parametri delle parti create con Generatore di parti ai parametri che sono richiesti per il comando Analizza rete a gravità.
Quando si assegnano i parametri e li si applicano ai pozzetti nelle reti condotte esistenti, non è necessario specificare manualmente i valori quando si utilizza il comando Analizza rete a gravità.
Per ulteriori informazioni, vedere Assegnazione dei parametri di pozzetto di drenaggio per l'analisi della rete a gravità.
Informazioni su Dettagli di rete
Utilizzare la pagina Dettagli di rete della finestra di dialogo Analisi rete a gravità per esaminare e modificare i dettagli di rete rilevanti per i tipi di analisi selezionati.
Se non è possibile eseguire il tipo di analisi selezionato, viene visualizzato un messaggio di errore sotto il pulsante Dettagli di rete nella pagina Generale della finestra di dialogo Analisi rete a gravità.
Se alcune delle informazioni sui dettagli di rete devono essere riviste, verrà visualizzato un messaggio di avviso sotto il pulsante Dettagli di rete nella pagina Generale.
Fare clic sul pulsante Dettagli di rete per aprire la pagina Dettagli di rete, in cui è possibile esaminare gli errori e gli avvisi e modificare le impostazioni sui dettagli di rete.
Per ulteriori informazioni, vedere Pagina Dettagli di rete (finestra di dialogo Analisi rete a gravità).
Risultati dell'analisi
Quando si fa clic sul pulsante Analizza nella finestra di dialogo Analisi rete a gravità, viene visualizzata la pagina Risultati.
Vengono visualizzate indicazioni visive e descrizioni comandi per indicare i risultati dell'analisi.
Quando si seleziona una riga nella tabella dei risultati, il riquadro a destra mostra informazioni dettagliate sulla condotta e sul pozzetto nella linea selezionata.
Per ulteriori informazioni, vedere Pagina Risultati (finestra di dialogo Analisi rete a gravità).
Sostituzione delle parti della rete di condotte
Per il tipo di analisi Ridimensiona condotte e ripristina fondi, il comando Analizza rete a gravità verifica la presenza di parti di sostituzione nel catalogo parti corrente. Se una dimensione della parte necessaria si trova nel catalogo, ma non esiste nell'elenco delle parti corrente, viene aggiunto all'elenco delle parti corrente dopo la sostituzione delle parti.
Se l'analisi rileva che è necessaria una dimensione parte diversa, tale dimensione richiamata tramite query dalla famiglia originale della condotta e se la dimensione desiderata non è presente nella famiglia, altre famiglie delle parti utilizzate nella rete di condotte verranno richiamate tramite query. Ciò potrebbe comportare la modifica del materiale di una condotta in un materiale diverso, ma solo se l'altro materiale è già utilizzato nella rete di condotte.
| Se... | e se... | quindi... |
|---|---|---|
| la parte originale è una condotta in calcestruzzo da 18 pollici e l'analisi determina che può essere utilizzata una condotta da 12 pollici | una condotta in calcestruzzo da 12 pollici esiste nel catalogo delle parti | verrà utilizzata la condotta in calcestruzzo da 12 pollici |
| la parte originale è una condotta in calcestruzzo da 12 pollici e l'analisi determina che può essere utilizzata una condotta da 10 pollici | una condotta in calcestruzzo da 10 pollici non esiste nel catalogo delle parti | quindi altre famiglie delle parti utilizzate nella rete di condotte verranno richiamate tramite query da una condotta da 10 pollici
Nota: Le notifiche non vengono eseguite quando il materiale di una condotta viene modificato in un materiale diverso in modo da corrispondere alla dimensione consigliata. Per rivedere i materiali della condotta, è possibile generare un rapporto di condotte o creare una tabella nella Carta che include una colonna per mostrare il materiale della condotta.
|
Rifiniture successive al ridimensionamento
- Dopo aver applicato i risultati ad una rete di condotte alla quale sono state applicate le regole delle condotte, è consigliabile rivedere le condotte nella scheda Prospetto nell'Area strumenti per verificare che le regole non siano state violate.
- La posizione del pozzetto caditoia e/o la quota altimetrica devono essere modificate per soddisfare il valore di ricoprimento desiderato.
