Образмеривание углов

Вычисление углов между двумя прямыми, двумя плоскостями, двумя векторами или между плоскостью и вектором.

1. На вкладке «Главная» > панель «Отчет» > Размеры выберите один из следующих параметров:
   • Угол: между прямыми
   • Угол: между плоскостями
   • Угол: между векторами
   • Угол: между плоскостью и вектором
2. Укажите значения для последующих параметров. Эти параметры применяются для всех типов углов.

   См. раздел Справка по диалоговому окну «Размер», где приведены определения стандартных параметров, используемых в нескольких диалоговых окна.

   • Имя
   • Использовать номиналы
   • Видимость
   • Выводить в отчет
   • Угол — чтобы сравнить измеренный угол с номинальным значением, выберите Использовать номиналы, введите номинальный угол между опорными объектами и значения допуска угла.

     Нажмите , чтобы вывести внешний угол между опорными объектами. Кнопка меняется на .

     Нажмите , чтобы вывести внутренний угол между опорными объектами. Кнопка меняется на .

3. Выберите дополнительные параметры для типа угла, для которого создаются размеры.
   • Углы между прямыми
     • Действия в режиме простых измерений
     • Скрыть знак
     • Опорная плоскость — выберите плоскость, на которую проецируются прямые, и на которой вычисляется угол. Вектор опорной плоскости определяет положительное направление вычисленного угла.
     • Опорная прямая 1 и Опорная прямая 2 — выберите прямые, создающие угол, который требуется измерить.

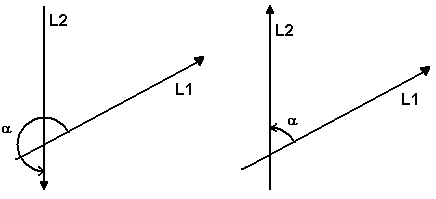

       Угол измеряется от прямой 1 до прямой 2, используя части прямой, ближайшие к стрелке направления. Чтобы изменить указанный угол, используйте кнопку Инвертировать вектор для изменения направления векторов прямых, как показано в этом примере:




   • Углы между плоскостями
     • Опорная плоскость 1 и Опорная плоскость 2 — выберите плоскости, создающие угол, который вы хотите измерить.
   • Углы между векторами
     • «Опорный вектор 1» и «Опорный вектор 2» — выберите векторы, создающие угол, который требуется измерить.
     Прим.: Параметр «Угол: между векторами» отличается от параметра «Угол: между прямыми». Первый вычисляет трехмерный угол между опорными объектами, и для него не требуется опорная плоскость.
   • Углы между плоскостью и вектором
     • Действия в режиме простых измерений
     • Скрыть знак
     • Опорная плоскость и Опорный вектор - выберите плоскость и вектор, образующие угол, который требуется измерить.
