Редактирование базы щупов

Для просмотра и управления базой щупов и отображения параметров калибровки КИМ выберите вкладку «Сервис» > панель «Машина» > «Щупы». Сведения об используемом щупе и текущих параметрах его калибровки отображаются в диалоговом окне Конфигурация машины.

Прим.: Если PowerInspect настроен для использования протокола портативного устройства, отобразится диалоговое окно, связанное с этим устройством, вместо диалогового окна Конфигурация машины. Следуйте инструкциям по работе с устройством, предоставленным производителям.

Сведения в диалоговом окне Конфигурация машины и способ работы с базой зависят от выбранного протокола обмена данными и типа измерительного устройства:

ЧПУ/ППУ для КИМ, использующей устройство или протокол I++ ClientTool

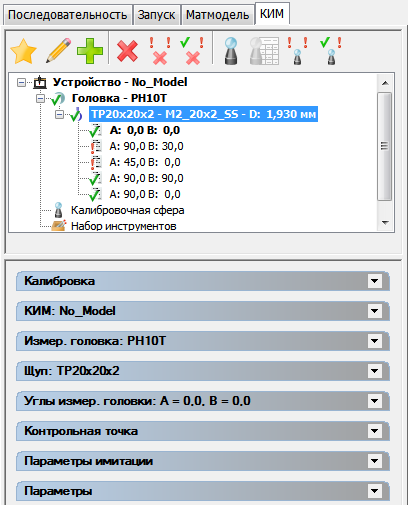

В диалоговом окне Конфигурация машины отображаются сведения о конфигурации и калибровке измерительного устройства, для которого в настоящее время настроен PowerInspect. Например:

Используйте эту панель инструментов и области диалога для:

• Активации и управления измерительным инструментом
• Задания калибровочной сферы
• Выбор измерительной головки
• Задания и управления измерительными инструментами
• Задания и управления подсборками
• Задания магазинов инструмента
• Задания углов измерительной головки
• Задания контрольной точки
• Просмотра и изменения параметров КИМ
• Импорта и экспорта настроек

Управление вручную КИМ, использующей устройство или протокол I++ ClientTool

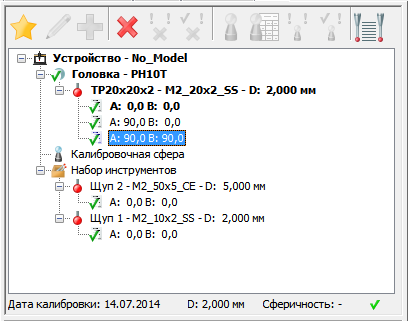

В диалоговом окне Конфигурация машины отображаются сведения о конфигурации и калибровке измерительного устройства, для которого в настоящее время настроен PowerInspect. Например:

Используйте эту панель инструментов и области диалога для:

• Активации и управления измерительным инструментом
• Задания калибровочной сферы
• Выбор измерительной головки
• Задания и управления измерительными инструментами
• Задания углов измерительной головки
• Импорта и экспорта настроек

Управление КИМ, использующей базу щупов I++

Если PowerInspect не соединен с измерительным устройством, информация в диалоговом окне не отображается, так как параметры измерительного устройства хранятся на сервере I++.

Когда PowerInspect подключен к измерительному устройству, в диалоговом окне выводятся параметры, заданные на сервере I++. С помощью маркеров указывается состояние калибровки положения щупа: (калибровано) или (не откалибровано).
