Pour ajouter un raccord à un réseau sous pression

Il existe plusieurs manières d’insérer des raccords lors de la création d’un réseau sous pression. Vous pouvez, en outre, sélectionner un raccord spécifique, tel qu’un raccord en T ou en croix, dans la liste des raccords et l’insérer dans le dessin. Les raccords sont classés par matériau. Dans une vue en plan, les raccords peuvent être ajoutés aux extrémités des canalisations ou insérés le long des canalisations. Les présentations s'affichent pour indiquer où le raccord peut être inséré.

Pour ajouter des réductions et des raccords coudés

1. Créez un tronçon et commencez à le positionner à l’aide des outils de création d’un réseau sous pression ou de la commande Créer un tronçon.
   Remarque : Vous pouvez ajouter automatiquement des coudes entre les segments de canalisation lors de la création du réseau sous pression en sélectionnant l’option Ajouter des coudes automatiquement dans le groupe de fonctions Tronçon.
2. Dans l’onglet du ruban Création du plan du réseau sous pression, dans le groupe de fonctions Présentation, sélectionnez le type de réduction ou raccord à ajouter.
3. Cliquez sur Ajouter un raccord .
4. Placez le curseur au point d’insertion souhaité. Cliquez pour placer en fonction des glyphes de connexion :
   • aux extrémités d’un tronçon.
   • le long d’un tronçon. Les coudes peuvent être insérés au niveau des points d’intersection (PI) d’un tronçon.
5. Le raccord est placé dans le tronçon.

Ajustements de la réduction et du coude	Exemple d’ajustement
Sélectionnez le tronçon et cliquez sur (Continuer la présentation) pour continuer le tronçon à partir d’un coude.

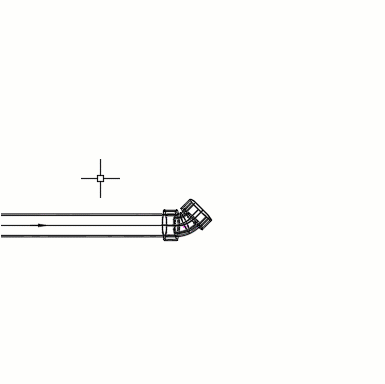

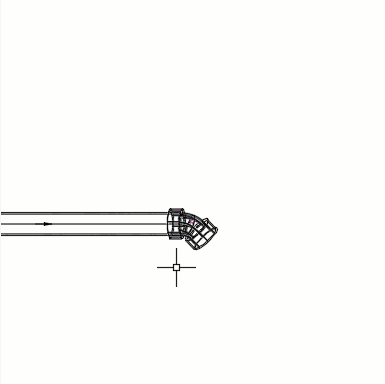

Sélectionnez le coude et cliquez sur (Inverser) pour inverser son orientation.

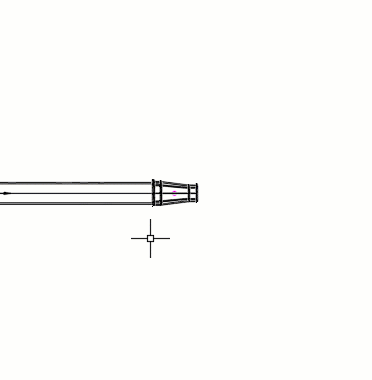

Sélectionnez le tronçon et cliquez sur (Continuer la présentation) pour continuer à utiliser la réduction. Si la taille de la canalisation est disponible dans la liste des composants du dessin, la canalisation est redimensionnée en fonction du port du raccord.

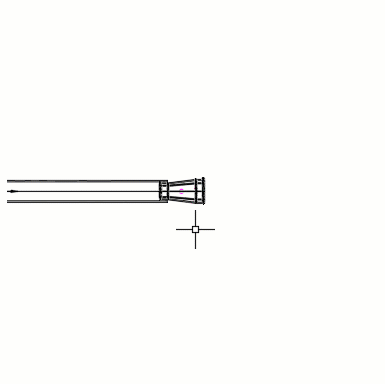

Sélectionnez la réduction et cliquez sur (Inverser) pour inverser son orientation.
Sélectionnez une réduction et cliquez sur (Glisser) pour la déplacer le long du tronçon.

Pour ajouter des raccords aux branches ou aux intersections

1. Créez un tronçon et commencez à le positionner à l’aide des outils de création d’un réseau sous pression ou de la commande Créer un tronçon.
2. Remarque : Vous pouvez ajouter des raccords de branche à l’intersection de tronçons existants à l’aide de la commande Ajouter un raccord de branche.
3. Dans l’onglet du ruban Création du plan du réseau sous pression, dans le groupe de fonctions Présentation, sélectionnez le type de raccord (en Y, en T ou en croix) à ajouter.
4. Cliquez sur Ajouter un raccord .
5. Placez le curseur au point d’insertion souhaité. Cliquez pour placer en fonction des glyphes de connexion :
   • aux extrémités d’un tronçon.
   • le long d’un tronçon.
6. Le raccord est placé dans le tronçon.

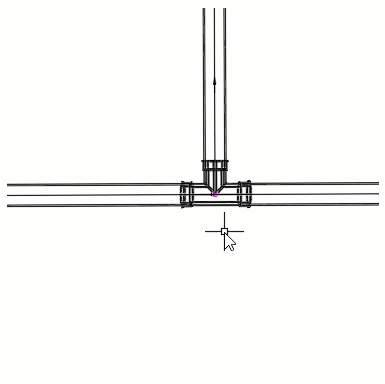

Ajustements des raccords de branche	Exemple d’ajustement

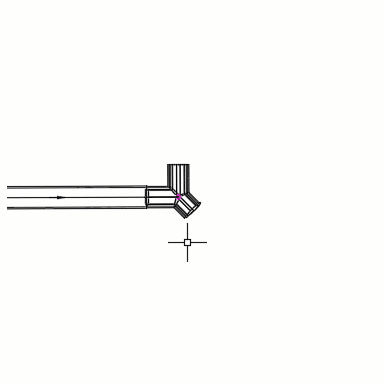

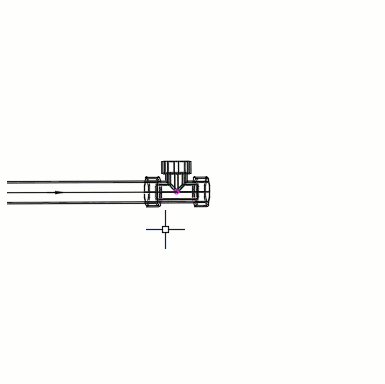

Pour continuer un tronçon à travers un raccord (par exemple, en T et en croix), sélectionnez-le et cliquez sur (Continuer la présentation). Si la taille de la canalisation est disponible dans la liste des composants du dessin, la canalisation est redimensionnée en fonction du port du raccord.

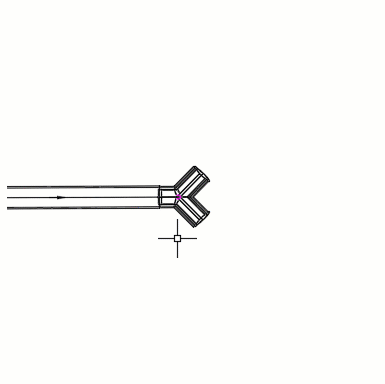

Pour ajouter de nouveaux tronçons à partir de raccords (tels que des raccords en T, en Y et en croix), sélectionnez le raccord et cliquez sur (Continuer la présentation). Si la taille de la canalisation est disponible dans la liste des composants du dessin, la canalisation est redimensionnée en fonction du port du raccord.
Sélectionnez un raccord et cliquez sur (Inverser) pour inverser son orientation.
Sélectionnez le raccord et cliquez sur (Effectuer une rotation) pour faire pivoter le raccord attaché au tronçon connecté.

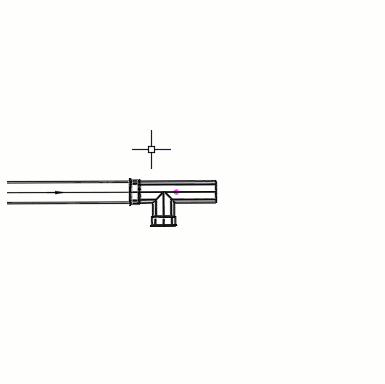

Sélectionnez un raccord traversé par un tronçon (par exemple, un raccord en T, en croix et en Y latéraux), puis cliquez sur (Glisser) pour déplacer le raccord le long du tronçon.

Pour ajouter des bouchons à l’extrémité d’un tronçon

1. Créez un tronçon et commencez à le positionner à l’aide des outils de création d’un réseau sous pression ou de la commande Créer un tronçon.
2. Dans l’onglet du ruban Création du plan du réseau sous pression, dans le groupe de fonctions Présentation, sélectionnez le type de bouchon à ajouter.
3. Cliquez sur Ajouter un raccord .
4. Placez le curseur au point d’insertion souhaité. Cliquez pour placer le composant en fonction du glyphe de connexion à l’extrémité d’un tronçon.
5. Le raccord est placé dans le tronçon.
