Эта процедура используется для модификации двух скатов крыши путем добавления третьего ската с образованием двускатной крыши с усеченными фронтонами.
- Создайте крышу с двумя скатами.
- Постройте в соответствующем месте на изометрическом виде 3D полилинию в форме усеченного ската крыши.
- Введите команду ROOFSLAB.
- Введите e (редактировать).
- Введите x (поперечное сечение).
- Выберите два ската крыши и нажмите клавишу Enter.
- Выберите 3D полилинию и дважды нажмите Enter.

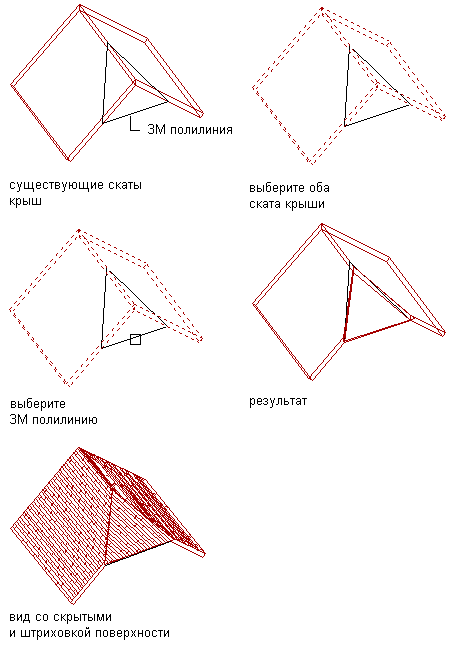

Создание двускатной крыши с усеченными фронтонами
Прим.: Внешнюю кромку нового ската крыши можно отредактировать, изменив ее с квадратной на отвесную.
