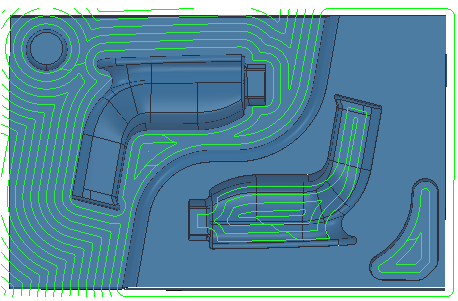

Используйте стратегию Выборка 3D-модели, чтобы быстро удалять излишки материала с заготовки и сводить холостые ходы к минимуму. Траектории обработки смещением хорошо работают с дном карманов, тогда как растровые траектории часто используются на открытых деталях. Выборка смещением хороша при высокоскоростной обработке. Высокоскоростная обработка дает равномерную нагрузку на инструмент за счет увеличенного числа ускоренных перемещений по воздуху поперек компонента. Это сокращает износ оснастки и станка. Обработка Vortex позволяет увеличивать скорость подачи, одновременно поддерживая качество поверхности и ресурс инструмента.
Есть несколько страниц, связанных со стратегией Выборка 3D модели:
- Выборка 3D-модели — главная страница, которая используется для выбора стилей выборки и соответствующих параметров.
- Растр — параметры, задающие стиль выборки растром. Эта страница доступна, если на главной странице выбран Стиль - Растр.
- Смещение — параметры, задающие стили выборки смещением. Эта страница доступна, если на главной странице выбран Стиль - Смещать модель или Смещать всё.
- Vortex — параметры для определения стиля выборки Vortex. Эта страница доступна, если на главной странице выбран стиль - Vortex.
- Подбор ступеней — параметры для определения поточной доработки. Это уменьшает ступени при создании траекторий выборки с большим шагом по Z. Эти параметры доступны, когда Шаг по Z задан как Автоматически.
- Финиш стенок — параметры для операции Финишный шаг, который отличается от обычного шага.
- Фильтр небезопасных — параметры для удаления небольших сегментов траектории.
- Обработка плоскостей — параметры для обработки плоских областей модели.
- Высокоскоростная (HSM) — параметры, позволяющие сгладить траекторию, снижая резкие изменения направления при высокоскоростной обработке.
- Порядок — параметры, определяющие порядок обработки.
- Подход — параметры, определяющие, как инструмент приближается к проходу.
- Автоматическая проверка — параметры для автоматической проверки траекторий при их создании.
Остальные страницы являются страницами стратегии управления созданием траекторий.
