Hladiny představují primární způsob pro uspořádání objektů ve výkresu podle funkce nebo účelu. Hladiny mohou snížit vizuální složitost výkresu a zvýšit výkon zobrazení tím, že umožňují skrýt informace, které v danou chvíli nepotřebujete vidět.
Před zahájením kreslení vytvořte sadu hladin, které jsou užitečné pro vaši práci. Například v plánu domu můžete vytvořit hladinu pro základy, půdorys podlaží, dveře, armatury, elektrické vedení a tak dále.

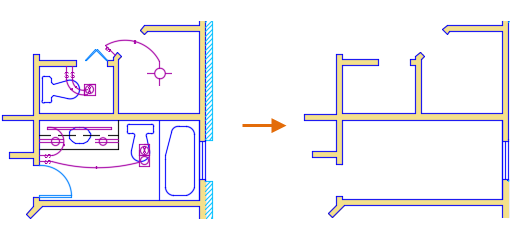

V tomto příkladu je vypnutím ostatních hladin zobrazení omezeno na objekty v hladině půdorysu podlaží.
Pro jiné obory se budou názvy a počet vytvořených hladin lišit. Jakmile vytvoříte standardní sadu hladin, můžete výkres uložit jako soubor šablony (.dwt), který můžete používat při vytvoření nového výkresu.
U složitých výkresů můžete zvážit propracovanější standard pojmenování hladin. Názvy hladin mohou například začínat třemi číslicemi následovanými kódem názvu, který zahrnuje více podlaží v budově, čísla projektu, sady zeměměřických dat a vlastností a tak dále. Tento typ konvence pojmenování také usnadňuje řízení pořadí hladin a omezování hladin zobrazených v seznamu hladin.
Nástroje hladiny
Ke správě hladin slouží Správce vlastností hladiny. Hledat
- Vytváření, přejmenování a odstraňování hladin
- Nastavení aktuální hladiny, na které jsou automaticky vytvářeny nové objekty
- Určení výchozích vlastnosti pro objekty v hladině
- Nastavení, zda se budou objekty v hladině zobrazovat nebo budou vypnuty
- Určení, zda budou objekty v hladině vykresleny
- Nastavení, zda je hladina uzamknuta proti úpravám
- Řízení vlastností zobrazení hladiny pro výřezy rozvržení
- Třídění, filtrování a seskupování názvů hladin
K přístupu k nástrojům hladiny můžete kromě Správce vlastností hladiny použít panel Hladiny na kartě Výchozí pásu karet.

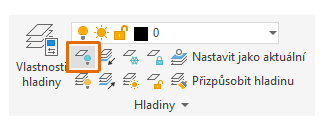

Například tlačítko Vypnout vypne hladiny libovolných vybraných objektů.
Aktuální hladina

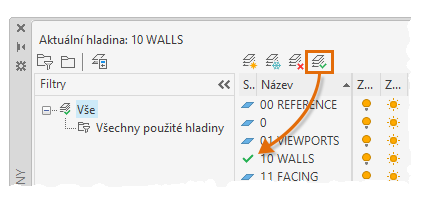

Všechny nové objekty jsou při kreslení standardně vkládány do aktuální hladiny. Zelená značka zatržení ve Správci vlastností hladiny označuje aktuální hladinu.
Hladina nemůže být aktuální hladino v těchto případech:
- Hladina je zmrazena.
- Hladina je součástí externí reference.
U určitých typů objektů můžete nastavením systémové proměnné určit jinou výchozí hladinu než aktuální hladinu. Jedná se o následující objekty:
- Objekty kót: systémová proměnná DIMLAYER
- Textové objekty a objekty Mtext: systémová proměnná TEXTLAYER (přidána v aktualizaci 2020.1)
- Objekty šrafování: systémová proměnná HPLAYER
- Objekty os: systémová proměnná CENTERLAYER
- Objekty středových značek: systémová proměnná CENTERLAYER
- Převedený text SHX z importovaných souborů PDF: systémová proměnná PDFSHXLAYER
Viditelnost hladiny
Viditelnost objektů v hladině můžete řídit zapínáním/vypínáním hladiny nebo zmrazením/rozmrazením.
Hladiny můžete vypínat a zapínat podle potřeby. Objekty ve vypnutých hladinách jsou ve výkresu neviditelné.
Zmrazení nebo rozmrazení hladin je podobné jejich vypnutí a zapnutí. Při práci s výkresy, které obsahují větší množství hladin, však můžete zmrazením nepotřebných hladin zrychlit zobrazení a regeneraci. Objekty na zmrazené hladině například nejsou brány v úvahu při příkazu Zoom maximálně.
Uzamknutí hladin
Uzamknutím hladin můžete zabránit nechtěné úpravě objektů na těchto hladinách. Ve výchozím nastavení jsou objekty na uzamknutých hladinách zobrazeny ztlumeně a při umístění kurzoru myši nad objekt se zobrazí malá ikona zámku.
Úroveň útlumu na uzamknutých hladinách je možné nastavit, případně je zcela skrýt. Hledat
Funkce utlumení pro uzamknuté hladiny umožňuje snížit vizuální složitost výkresu při zachování vizuální reference a možností uchopení objektů.

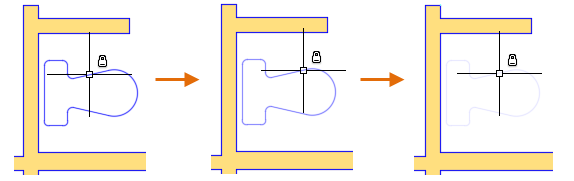

V tomto příkladu je úroveň útlumu nastavena na úrovně 90 %, 50 % a 25 %.
Zde je několik věcí, které je nutné mít na paměti při práci s uzamknutými hladinami:
- Hodnota útlumu uzamknuté hladiny dále snižuje viditelnost průhledných objektů.
- Hodnota útlumu uzamknuté hladiny nemá vliv na zobrazení objektů při vykreslení.
- Na objektech na uzamknutých hladinách nejsou zobrazeny uzly.

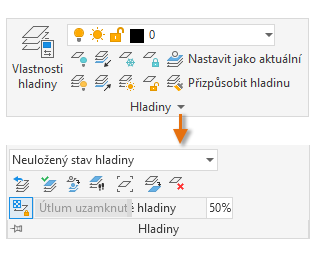

Případně je možné skrýt objekty na uzamknutých hladinách místo jejich útlumu.
Toto je nejrychlejší způsob změny úrovně útlumu na 0 % a zpět na předchozí úroveň. Pokud nepoužíváte pás karet, použijte příkaz IZOLHLAD.
Filtry hladin
Některé výkresy mohou obsahovat desítky nebo i stovky hladin. Filtr hladin umožňuje omezit zobrazené názvy hladin ve Správci vlastností hladiny a v seznamu Hladina na pásu karet. Na základě názvu, barvy a dalších vlastností je možné vytvořit filtry vlastností. Je možné například definovat filtr vlastností, který zobrazí všechny hladiny obsahující v názvu písmena „mech“ a nastavené na červenou barvu.
Je možné taky vytvořit filtry skupiny hladin, u kterých lze vybrat určité hladiny a zahrnout je do skupiny. Je možné například vytvořit skupinu nazvanou Armatury, která obsahuje všechny hladiny sdružené s armaturami ve vašem výkresu. Když ve Správci vlastností hladiny kliknete na skupinu Armatury, zobrazí se pouze hladiny obsažené ve skupině Armatury.
Přepsání aktuální hladiny podle typu objektu
Ve výchozím nastavení jsou všechny nové objekty vytvářeny v aktuální hladině. U některých typů objektů můžete určit výchozí hladinu podle typu objektu, nikoli podle aktuální hladiny. Pokud například chcete vytvořit všechny objekty kót v hladině s názvem 040 Dim, nastavte systémovou proměnnou DIMLAYER na hodnotu 040 Dim. Všechny následně vytvořené kóty se pak automaticky přiřadí k této hladině.
Mezi typy objektů, které lze nastavit, patří:
- Osy – systémová proměnná CENTERLAYER
- Šrafy – systémová proměnná HPLAYER
- Kóty – systémová proměnná DIMLAYER
- Text a víceřádkový text – systémová proměnná TEXTLAYER
- Externí reference – systémová proměnná XREFLAYER
