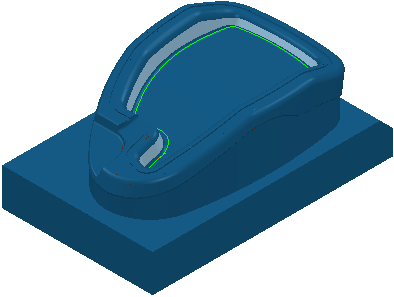

Bei der Walzenfräsen-Strategie wird mit der Seite des Werkzeugs geschnitten und nur auf abwickelbaren Flächen gearbeitet, da das Werkzeug über die gesamte Schnitttiefe mit der Fläche im Kontakt bleiben muss.
Damit ein Werkzeug walzenfräsen kann, muss es an allen Punkten längs seiner Schnittkante mit der Fläche in Kontakt sein. Bei nicht abwickelbaren Flächen lässt PowerMill immer Material übrig oder erstellt zerstückelte Werkzeugwege (anstelle von Kollisionen). Das heißt, dass man Bauteile sorgfältig ansehen muss, bevor man versucht, sie mit Walzenfräsen zu bearbeiten. Ggf. kann Verdrehen des Bauteils (Schnitt von der Seite statt von oben bei einer Laufradschaufel) das gewünschte Ergebnis bringen. Beim Walzenfräsen wird versucht, die gewählten Flächen zu bearbeiten, aber Sie müssen unter Umständen die Walzenfräsen-Optionen ändern, um die besten Bearbeitungsergebnisse zu erzielen.
Man kann ungefähr erkennen, ob eine Fläche abwickelbar und eine Regelfläche ist, indem man sie schattiert oder ihre Drahtmodellgeometrie darstellt. Sie können dann die Ansicht so drehen, dass sie grob längs des erwarteten Werkzeugachsenvektors liegt. Erscheinen der Oberrand und Unterrand der Fläche an allen Punkten an beiden Rändern parallel, und sind keine schattierten Elemente mehr zu sehen, dann ist die Fläche annähernd abwickelbar und eine Regelfläche. PowerShape bietet verschiedene Funktionen, mit denen Sie feststellen können, ob die Flächen mit Walzenfräsen bearbeitet werden können.
Walzenfräsen unterscheidet sich erheblich von der Profilbearbeitung (bei einem festgelegten Neigungswinkel von 90
). Bei der Profilbearbeitung wird die Werkzeugachse durch die Flächennormalen entlang der Kante und der Werkzeugrichtung bestimmt, und diese Achsenposition kann eine völlig andere als die durch Walzenfräsen berechnete sein.
Folgende Seiten sind mit der Walzenfräsen-Strategie verknüpft:
- Walzenfräsen – Die Hauptseite zum Definieren eines Walzenfräswerkzeugwegs.
- Position – Einstellungen zum Bestimmen der Position des Werkzeugwegs.
- Modellschäden vermeiden – Einstellungen, um festzulegen, wie mit dem Werkzeugweg verfahren werden soll, wenn eine Fläche die Bearbeitung an der niedrigsten Position verhindert.
- Mehrfachschnitte – Einstellungen, um mehrere Bahnen entlang der Werkzeugachse zu ermöglichen.
- High Speed – Einstellungen, um die Glattheit des Werkzeugwegs zu verbessern.
- Automatische Überprüfung – Einstellungen, die den Werkzeugweg beim Berechnen automatisch überprüfen.
Die verbleibenden Seiten sind geläufige Werkzeugwegstrategie-Seiten.
