Per ritagliare un disegno al tratto o un oggetto basato su un profilo in modo da ottenere un'area più piccola con un contorno specificato, attenersi alla procedura indicata di seguito. È possibile ritagliare tratteggi, linee, polilinee, archi, cerchi, poligoni AEC, estrusioni di elementi massa, vani e/o blocchi. Né il disegno al tratto da ritagliare, né quello che definisce il nuovo contorno necessita di contorni chiusi. Ad esempio, è possibile utilizzare una polilinea a v per ritagliare un cerchio oppure un cerchio per ritagliare una polilinea a v. Una volta avviato il comando Oscura, è possibile specificare i due angoli del rettangolo da utilizzare per ritagliare il disegno al tratto o gli oggetti.
- Disegnare il disegno al tratto che definisce il nuovo contorno lungo il quale ritagliare il disegno al tratto esistente.
- Scegliere
.
- Selezionare il disegno al tratto da ritagliare e premere INVIO.
- Selezionare il disegno al tratto con cui si desidera definire il nuovo contorno (quello disegnato al passo 1) e premere INVIO.
- Premere INVIO per conservare il disegno al tratto selezionato (il contorno del ritaglio) oppure immettere s (Sì) per cancellarlo.
Viene cancellata tutta la parte del disegno al tratto inizialmente selezionato esterna al contorno di ritaglio. Se si cancella il contorno di ritaglio, i contorni delle entità con contorno chiuso interne all'area di ritaglio vengono ridisegnati, invece gli oggetti con contorno aperto ritagliati restano aperti.

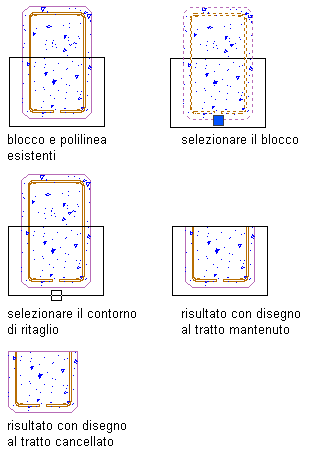

Ritaglio di un blocco con una polilinea
- In alternativa, premere INVIO dopo il passo 2 e specificare una forma rettangolare per ritagliare il disegno al tratto o l'oggetto.
