Come tagliare disegni al tratto o oggetti basati su profili

Per tagliare tratteggi, linee, polilinee, archi, cerchi, poligoni AEC, estrusioni di elementi massa, vani o qualsiasi altro tipo di contenuto basato su blocchi (inclusi i componenti di dettaglio) composto da questi tipi di disegni al tratto o oggetti, attenersi alla procedura indicata di seguito.

1. Selezionare il disegno al tratto, l'oggetto o il blocco da tagliare.
2. Scegliere scheda Iniziogruppo Editamenu a discesa Taglia/EstendiAEC - Taglia. Trova
3. Specificare due punti per definire la linea di taglio.

   Il colore della linea di taglio cambia una volta selezionato il secondo punto, così come cambia il colore del disegno al tratto (eccetto i tratteggi) sul lato della linea di taglio in cui è posizionato il cursore.

4. Fare clic sul lato della linea di taglio in cui si trova la regione che si desidera rimuovere.

   Viene rimossa tutta la parte di disegno al tratto sul lato della linea selezionata e i contorni di tutte le polilinee chiuse dell'altro lato vengono ridisegnati lungo la linea di taglio.

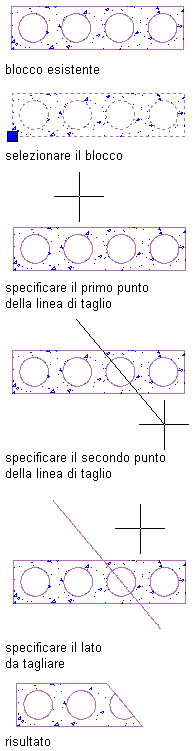

   Taglio di un blocco
