Come visualizzare un oggetto in una rappresentazione di visualizzazione

Per verificare la modalità di visualizzazione di un oggetto in rappresentazioni e direzioni di vista diverse, attenersi alla procedura descritta di seguito.

  1. Scegliere scheda Gestiscigruppo Stile e visualizzazioneGestione visualizzazioni.
  2. Fare clic su .
  3. Riposizionare Visualizzatore mobile e Gestione visualizzazioni in maniera tale che entrambi siano visibili.
  4. Espandere Rappresentazioni per oggetto, quindi selezionare un oggetto.
  5. Nel riquadro destro, selezionare una rappresentazione di visualizzazione.
    Nota: In Gestione visualizzazioni, non vengono mostrate le sostituzioni alla rappresentazione di visualizzazione di default apportate nelle proprietà di visualizzazione di uno stile di oggetto o di un singolo oggetto.

    Visualizzatore mobile visualizza l'oggetto nella rappresentazione di visualizzazione.

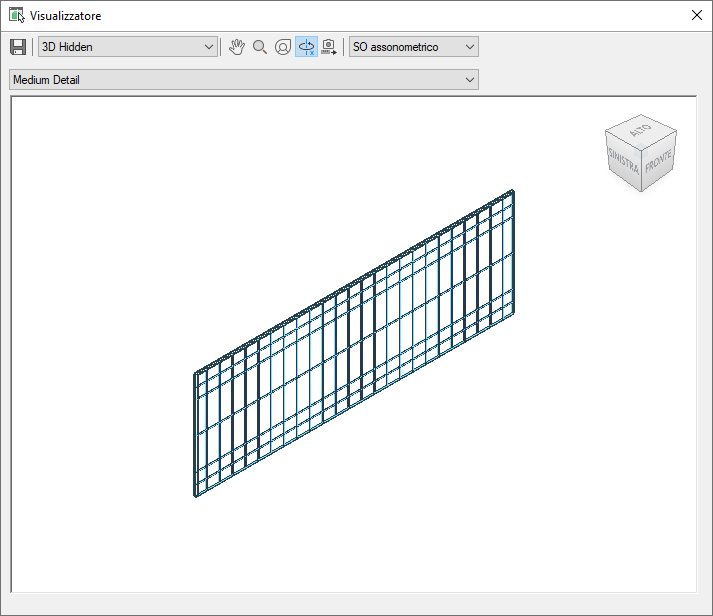

    Visualizzazione di una facciata continua con Visualizzatore mobile

  6. Utilizzare i controlli in Visualizzatore mobile per visualizzare l'oggetto da diverse direzioni di vista, con le linee nascoste rimosse o con ombreggiatura.
  7. Per visualizzare gli oggetti in varie rappresentazioni di visualizzazione, ripetere i passi 4 e 5.
  8. Fare clic su per chiudere il visualizzatore.
