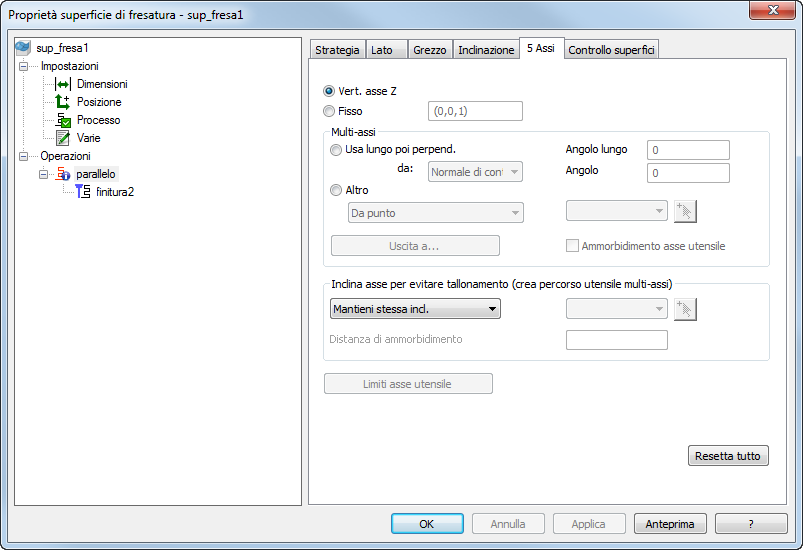

Si può usare la scheda 5 Assi della finestra di dialogo Proprietà fresatura superficie per modificare le opzioni multi-assi di una feature di fresatura superficie.
Per un documento di tornitura motorizzata con un post asse B attivato (file .cnc) o un documento posizionato a 5 assi, queste operazioni di fresatura della superficie hanno una scheda 5 Assi.
|
Finitura parallela Finitura livello Z Isolinee Spirale 2D |
Spirale 3D Linea guida Trimamtura 5 assi Swarf |
Orizzontale + verticale Bitangenza Ripresa spigoli Tra 2 curve |
Il tipo di strategia determina le opzioni disponibili.
Questa scheda permette di impostare tre cose diverse: Asse utensile, Inclina asse per evitare tallonamento e Limiti asse utensile. Le prime due sezioni della finestra di dialogo possono confondere perché controllano entrambe l'inclinazione dell'asse utensile. Si pensi alla prima sezione, Asse utensile, come primo livello di inclinazione utensile, gestito in modo manuale. È poi possibile aggiungere un'inclinazione ulteriore per poter evitare tallonamenti con la pinza utensile usando Evita tallonamenti per inclinazione asse.
L'Asse utensile permette di definire l'orientamento utensile. Il valore predefinito è Verticale, che è usato per la lavorazione standard 3 assi. Tuttavia, può anche essere un orientamento che cambia orientamento che cambia di continuo per la lavorazione a 5 assi continui.
Verticale (Z) — L'utensile rimane allineato con l'asse Z del Setup attivo e così è lo stesso come per la fresatura a 3 assi.
Fisso — Questa opzione permette di impostare la direzione asse utensile come vettore.
Usa lungo poi perpendicolare — L'utensile si inclina con un angolo fisso relativo alla direzione di viaggio dell'utensile.
- da — Selezionare da dove è misurato l'angolo lungo e perpendicolare alla traiettoria.
- Normale di contatto — Selezionare questa opzione lungo e perpendicolare alla traiettoria dalla normale della superficie al punto di contatto.
- Verticale — Selezionare questa opzione per muovere lungo e perpendicolare alla traiettoria dalla direzione Z del Setup.
- Movimenti diretto — Selezionare questa opzione per muovere lungo e perpendicolare alla traiettoria nella direzione del movimento.
- Legacy — Selezionare questa opzione per usare lo stile tradizione lungo e Perpendicolare alla traiettoria.
- Angolo lungo traiettoria — Questa opzione inclina l'utensile in avanti o indietro lungo la direzione di viaggio.
- Angolo perpendicolare alla traiettoria — Questa opzione inclina l'utensile a sinistra o a destra della direzione di viaggio.
Altro
- Da punto — Questa opzione allinea la punta dell'utensile lontano dal punto fisso. L'angolo dell'utensile cambia costantemente. La punta dell'utensile si muove in modo significativo mentre la testa della macchina utensile resta relativamente ferma.

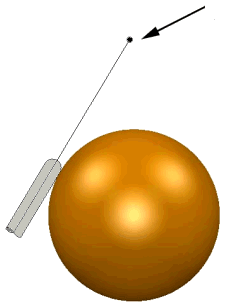

- Verso il punto — Questa opzione allinea la punta dell'utensile verso un punto. L'angolo dell'utensile cambia costantemente. La testa della macchina utensile si muove significativamente mentre la testa dell'utensile resta relativamente ferma.

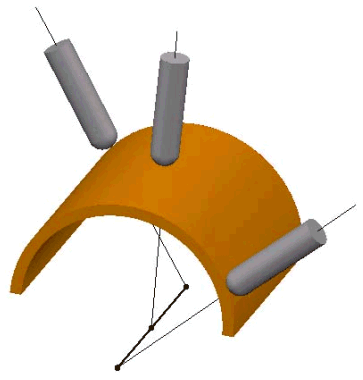

- Da linea — Questa opzione allinea la punta dell'utensile lontano da una linea fissa. L'angolo dell'utensile cambia costantemente. La punta dell'utensile si muove in modo significativo, mentre la testa della macchina utensile resta relativamente ferma.

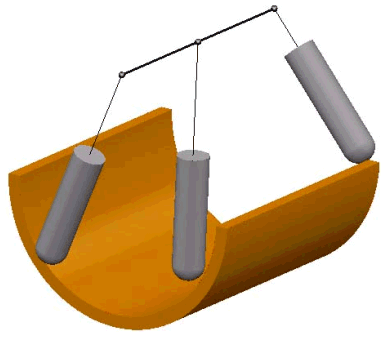

- Verso la linea — La punta dell'utensile prova sempre a rivolgersi verso la linea fissa. L'angolo dell'utensile cambia costantemente. La testa della macchina utensile si muove significativamente mentre la punta dell'utensile resta relativamente ferma.

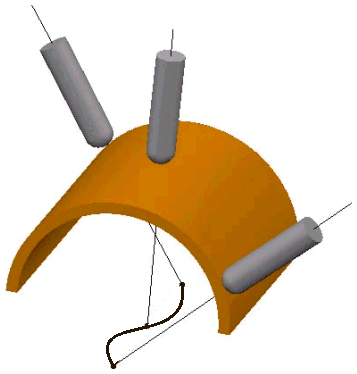

- Da curva — Questa opzione allinea la punta dell'utensile lontano dalla curva fissa. L'angolo dell'utensile cambia costantemente. La punta dell'utensile si muove in modo significativo mentre la testa della macchina utensile resta relativamente ferma.

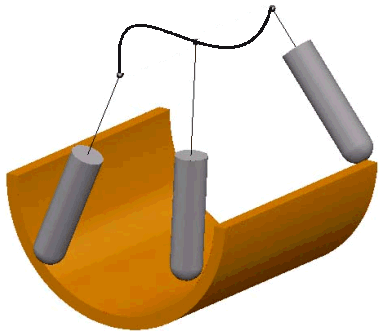

- Verso la curva — Questa opzione allinea la testa dell'utensile verso una curva. L'angolo dell'utensile cambia costantemente. La testa della macchina utensile si muove significativamente mentre la testa dell'utensile resta relativamente ferma.
Automatico — L'operazione swarf ha un'opzione automatica (invece dell'opzione sopra Altro). L'opzione automatica inclina l'utensile per mantenere il lato dell'utensile in contatto con la(e) superficie(i) che vengono tagliate.
Uscita a — Fare clic sul pulsante Uscita a per aprire la finestra di dialogo Area di sicurezza.
Ammorbidimento asse utensile — Riduce al minimo i cambi in velocità e posizione dell'asse utensile. Ammorbidisce i movimenti dell'asse della macchina utensile.
Funziona ammorbidendo il movimento dell'asse di rotazione sull'asse A/B (Elevazione) e l'asse C (Azimuth) di una macchina utensile.
I vantaggi dell'usare l'ammorbidimento asse utensile include:
- La finitura superficie migliora grazie alla riduzione del movimento a scatti e la riduzione dei segni di marcatura della superficie.
- Il tempo di lavorazione ridotto è dato dalla velocità dell'asse di rotazione costante.
- Qualità migliore di tutte le strategie di lavorazione a 5 assi.
Inclina asse per evitare tallonamento — Questa opzione permette di inclinare l'utensile per poter evitare tallonamenti con il modello, con la pinza, in modo definito dall'utente.
Distanza di ammorbidimento — Quando si usa Evita tallonamenti per inclinazione asse, impostare questo attributo per evitare cambi improvvisi nell'asse utensile.
Limiti asse utensile — Questa opzione permette di definire i limiti sulla direzione dell'asse utensile mentre si taglia un percorso utensile a più assi.
