ルーム量計算のスペースとゾーンを選択するには

注: このトピックは Roombook ユーザのみが対象です。

ルーム量計算では、計算するスペースとゾーンを指定する必要があります。

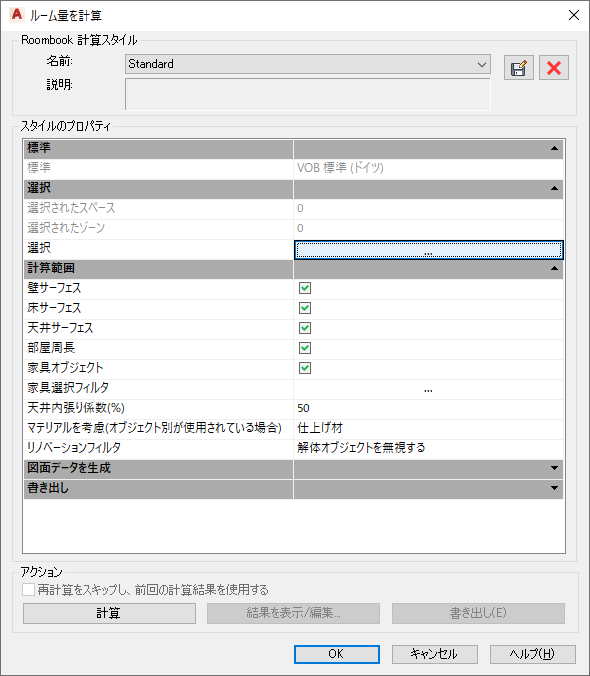

1. [Vision ツール]タブ [Roombook]パネル [ルーム量を計算]をクリックします。

計算に含めるすべてのスペースとゾーンの数。

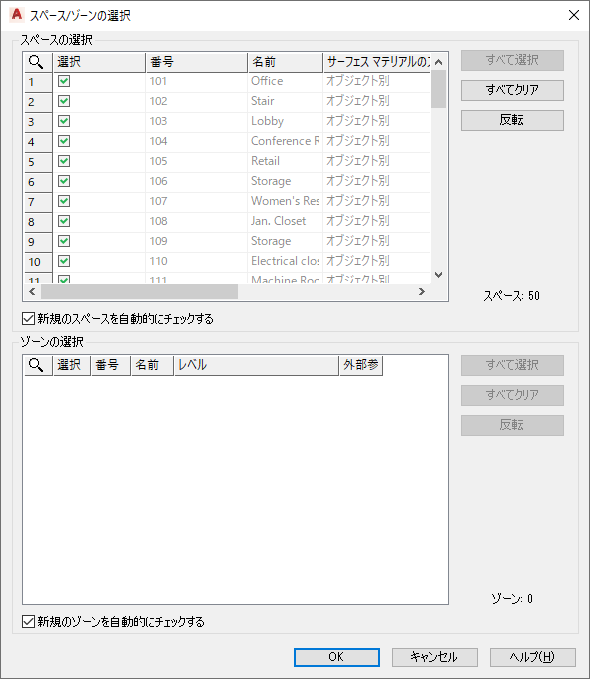

2. 選択の[...]ボタンをクリックして、[スペース/ゾーンの選択]ダイアログ ボックスを開きます。



スペースの選択

図面上のすべてのスペースが表示されます。適用されているサーフェス マテリアルのスタイルが表示されます。既定では、計算に含まれるすべてのスペースが選択されています。計算から除外するスペースのチェックボックスはオフにしてください。

ゾーンの選択

図面上のすべてのゾーンが表示されます。既定では、計算に含まれるすべてのゾーンが選択されています。計算から除外するスペースのチェックボックスはオフにしてください。ゾーンの選択を使用すると、対応するすべてのスペースが自動的に選択されます。

新規のスペース(またはゾーン)を自動的にチェックする

ルーム量計算後に図面に新しいスペースやゾーンが追加されている場合、このオプションは、その新しいスペースやゾーンを次回の計算に自動的に含めるかどうかを指定します。既定では、このオプションはオンになっています。

すべて選択

これをクリックすると、すべてのスペースまたはゾーンを選択できます。

すべてクリア

これをクリックすると、すべてのスペースまたはゾーンを選択解除できます。

反転

現在の選択を反転します。

スペース(またはゾーン)の数

集計表の右側には、選択されていて直ちにコントロールできるスペースとゾーンの数が表示されます。

パラメータ

このダイアログ ボックスでは、計算するスペースとゾーンのみをチェックボックスで選択することができます。

その他のすべてのパラメータは表示専用で、編集することはできません。

外部参照

外部参照ファイルの名前が表示されます。
