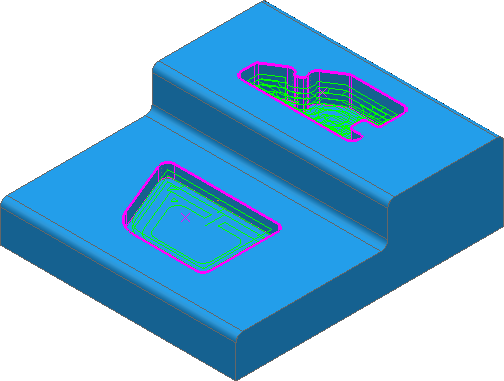

Utilize a estratégia Desbaste de Resíduo de Cavidade de Figura após uma estratégia de desbaste de cavidade para aplicar desbaste a áreas das figuras de cavidade que uma ferramenta maior não pôde alcançar. Essa estratégia permite usinar figuras de cavidade múltiplas em diferentes níveis Z.
Várias páginas estão associadas à estratégia Desbaste de Resíduo de Cavidade de Figura:
- Desbaste de resíduo de cavidade de figura — A página principal utilizada para especificar um percurso de desbaste de resíduo de cavidade de figura.
- Resíduo — Configurações para definir usinagem de resíduo.
- Raster — Configurações para definir um estilo de desbaste raster. Essa página está disponível quando você configura Tipo como Raster na página principal.
- Offset — Configurações para definir estilos de desbaste por offset. Essa página está disponível quando você configura Estilo como Offset modelo ou Offset tudo na página principal.
- Vortex — Configurações para definir um desbaste em estilo Vortex. Essa página está disponível quando você configura Estilo como Vortex na página principal.
- Corte escalonado — Configurações para definir redesbaste alinhado. Isso minimiza formação de terraços ao criar percursos de desbaste com um passo vertical grande. Isso está disponível quando Passo vertical é Automático.
- Acabamento — Configurações para executar um Passo Lateral Final e um Passo Vertical Final que são diferentes do passo lateral e passo vertical normais.
- Remoção de segmento não seguro — Configurações para remover segmentos pequenos de percurso.
- Alta velocidade — Configurações para controlar as opções de suavização para evitar alterações bruscas na direção da ferramenta durante usinagem em alta velocidade. Essa página somente está disponível para estilos de offset.
- Ordenar — Configurações para controlar a ordem de usinagem.
- Aproximação — Configurações para controlar como a ferramenta se aproxima do caminho.
- Verificação automática — Configurações para verificar percursos automaticamente na criação.
As páginas restantes são páginas comuns de estratégia de percurso.
