使用阵列修改器创建链

以下工作流介绍了如何使用阵列修改器创建链。它将重点介绍样条线分布方法，并使用多个阵列修改器卷展栏来构建和调整阵列。

创建单链节

创建矩形样条线。

此矩形表示链中的单个节。
在“修改”面板中，在“渲染”
卷展栏中设置以下内容：
- 在渲染器中启用：启用
- 在视口中启用：启用

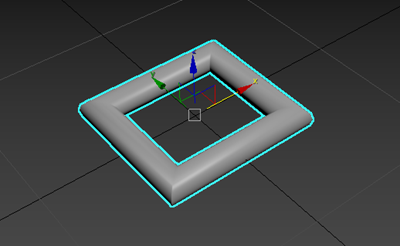

- 厚度：增大或减小此值，直到达到所需的节厚度

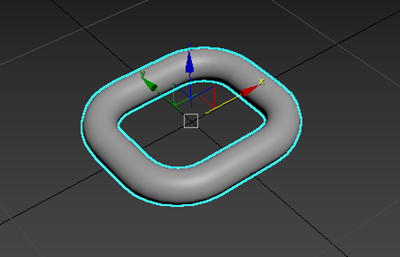

在“参数”卷展栏中，增大“角半径”，直到矩形具有圆角。在以下示例中，“角半径”设置为 1.0。

创建供链节采用的路径

在此示例中，使用一条线创建链图形。

创建线。
在此示例中，该线名为 Line001。
在“修改”面板中，启用“顶点”子对象选择。

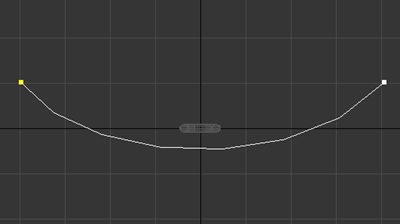

在视口中，选择 Line001 的每个顶点，然后使用切线控制柄将曲线添加到 Line001。

提示：如果切线控制柄未显示在视口中，请在顶点上单击鼠标右键，然后从显示的快捷菜单中选择“Bezier”。
在修改器堆栈中，选择“线”。

创建链节阵列

通过将阵列修改器应用于矩形，可以快速创建克隆以形成链。

在场景中选择矩形。
在“修改”面板中，从“修改器列表”中选择“阵列”。

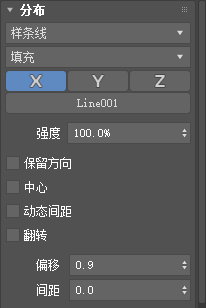

在“分布”卷展栏中，设置以下内容：
- 分布方法：样条线
- 布局方法：填充
- 拾取样条线：单击以选择 Line001。

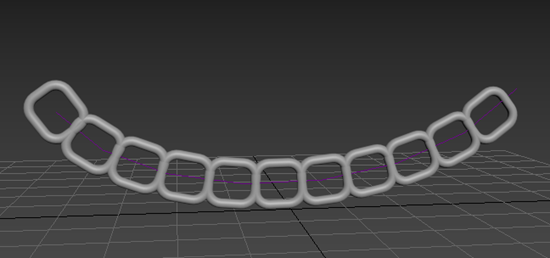

链节沿 Line001 从末端到末端分布。

调整链节放置

可以使用多个阵列修改器卷展栏对链进行调整，以便链节更井然有序地挂起。

在“变换”
卷展栏的“局部旋转”
部分中，设置以下内容：
- 局部旋转方法：交替
- X：90

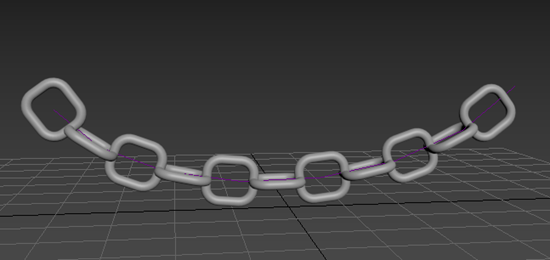

现在链节已附着，但需要进一步调整以使它们相交。
在“分布”卷展栏中，将“偏移”设置为 0.9。

“偏移”参数控制到下一个克隆的距离。减小该值会导致链节相交。
在随机化卷展栏中，将“旋转 X”设置为 20。

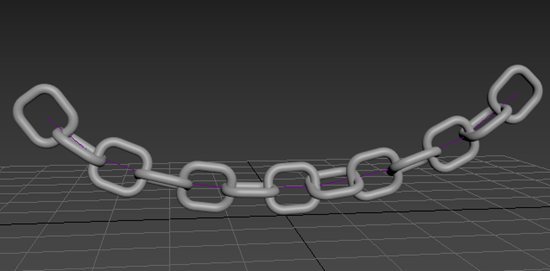

现在链可以井然有序地挂起。

进行其他更改

阵列修改器是参数化的，这意味着在创建阵列后，可以对原始链节或克隆进行更改。您可以尝试以下调整：

增大或减小链节的厚度

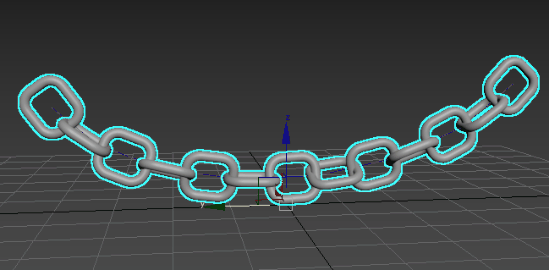

调整原始链节的厚度时，其他克隆也会更新。
增大或减小链的长度
使用“填充”布局方法可确保沿样条线长度创建克隆。在对样条线进行更改时，将动态添加或移除克隆。减小样条线长度会减少克隆数，增大样条线长度会增加克隆数。
