Aktualisieren von Steuerungsdaten aus Echtzeitdaten-Verbindungen

Zeitvariable Steuerungsdaten können automatisch aus mit dem Modell verknüpften Echtzeitdaten aktualisiert werden.

Die folgenden Steuerungsdaten können automatisch aus Echtzeitdaten aktualisiert werden:

Netzobjekt	Datenfeld/Profil
Reservoir	Anfangstiefe
Konstanter Wasserspiegel	Energiehöhe
Brunnen	Energiehöhe
Übertragungsknoten	Volumenstrom
Pumpstation im PLAN-Modus	Status
Andere zeitvariable Pumpen	Pumpentyp Längsschnitt FLOW Gesamtvolumenstrom PROFILE Zieldruck/-tiefe
Zeitvariable (FRV, PRV, PSV, TCV)	Ventiltyp Längsschnitt FRV Volumenstrom PRV Druck PSV Druck TCV Öffnung (%)
Wasserqualitätsknoten	Konzentration
Kontrollprofile	Kontrollprofiltyp Längsschnitt CONCENTRATION Konzentration DEPTH Tiefe FLOW Volumenstrom LEVEL Höhe NUMBER Nummer PRESSURE Druck Anmerkung: Ein Kontrollprofil des Typs NUMBER kann mit jeder Art von Echtzeitdaten aktualisiert werden. Das Nummernprofil ist mit keinen Einheiten verknüpft.

Aktualisierungsvorgang

So aktualisieren Sie Steuerungsdaten aus Echtzeitdaten-Verbindungen

1. Öffnen Sie ein Netz, die verknüpften Steuerungsdaten, die aktualisiert werden sollen, sowie eine Echtzeitdaten-Konfiguration mit den für die Aktualisierung zu verwendenden Daten.

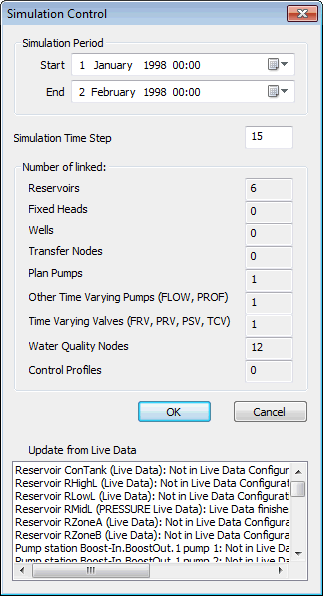

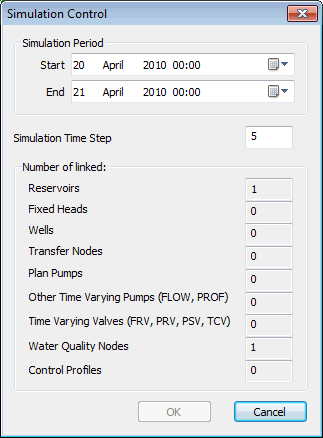

2. Wählen Sie Steuerung > Kontrollen aus Echtzeitdaten aktualisieren im Menü Netz aus. Daraufhin wird das Dialogfeld Simulationssteuerung angezeigt.



3. Klicken Sie auf OK, um Steuerungsdaten aus verknüpften Echtzeitdaten zu aktualisieren.

InfoWorks aktualisiert die Steuerungsdaten mithilfe der im folgenden Abschnitt beschriebenen Regeln.

Nach der Aktualisierung aus Echtzeitdaten werden alle Fehler in einem zusätzlichen Bereich des Dialogfelds angezeigt. Dieser Bereich bleibt ausgeblendet, wenn keine Fehler aufgetreten sind.

Aktualisieren von Steuerungsdaten aus Echtzeitdaten-Regeln

Beim Aktualisieren von Steuerungsdaten aus Echtzeitdaten über das Dialogfeld Simulationssteuerung wendet InfoWorks die folgenden Regeln an:

Anfangstiefe des Reservoirs

InfoWorks versucht, die Anfangstiefe des Reservoirs aus den Echtzeitdaten für jedes Reservoir zu lesen, das mit einer Echtzeitdatenpunkt-ID verknüpft ist. Wenn die Echtzeitdatenpunkt-ID ungültig ist oder in den Echtzeitdaten kein Tiefenwert für die Simulationsstartzeit gefunden werden kann, bleibt der vorhandene Wert unverändert.

Echtzeitdatenpunkt-IDs werden aus Echtzeitdatenpunkten, Echtzeitdatenfeeds oder kombinierten Echtzeitdatenfeeds generiert. Doppelte IDs werden einmal angezeigt.

Die Anfangstiefe des Reservoirs kann aus Echtzeitdaten des effektiven Kanaltyps PRESSURE oder PC_VOLUME aktualisiert werden.

Zeitvariable Profile

InfoWorks versucht, Profile aus den Echtzeitdaten für Netzobjekte zu lesen, die mit einer Echtzeitdatenpunkt-ID verknüpft sind.

Echtzeitdatenpunkt-IDs werden aus Echtzeitdatenpunkten, Echtzeitdatenfeeds oder kombinierten Echtzeitdatenfeeds generiert. Doppelte IDs werden einmal angezeigt.

• Ist die Echtzeitdatenpunkt-ID ungültig, bleibt das vorhandene Profil unverändert.
• Wenn sich die Echtzeitdaten nicht mit den Start- und Endzeiten der Simulation überschneiden, wird im unteren Fenster des Dialogfelds Simulationssteuerung eine Fehlermeldung angezeigt, und das vorhandene Profil bleibt unverändert.
• Wenn die Echtzeitdaten nicht die gesamte Simulationszeit abdecken, sondern nur einen Teil, haben Sie die Wahl, das Profil zu ersetzen oder das vorhandene Profil beizubehalten. Wählen Sie NEIN, wenn das vorhandene Profil unverändert bleiben soll. Wählen Sie JA, um das vorhandene Profil zu löschen und durch die Echtzeitdatenwerte zu ersetzen. Alle Zeitschritte, die nicht von Echtzeitdaten abgedeckt werden, werden im Profil auf null gesetzt.
• Wenn Echtzeitdaten die gesamte Simulationszeit abdecken, wird das vorhandene Profil gelöscht und durch Werte ersetzt, die aus Echtzeitdaten gelesen werden
