Utilice este tipo de estudio de ejemplo con Diseño generativo en Revit para generar alternativas que determinen la mejor posición de una habitación a fin de obtener vistas óptimas al exterior.

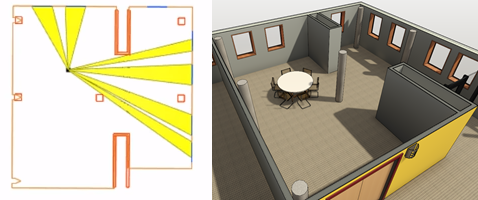

En la imagen de la izquierda, se muestra un resultado de la función Diseño generativo. En la imagen de la derecha, se muestra el resultado integrado en el modelo de Revit.
En este tema
- Objetivos
- Acceso al tipo de estudio
- Preparación del modelo
- Entradas
- Salidas
- Visualización de geometría
- Limitaciones y problemas conocidos
Objetivos
Al crear un estudio con el método Optimize, puede elegir entre los siguientes objetivos:
- Maximizar el ángulo medio a las ventanas.
- Maximizar la puntuación de vistas al exterior.
Ángulo medio a las ventanas
Para cada ventana visible, el ángulo de la vista se calcula como el ángulo entre dos vectores:
- El vector paralelo a la línea base de la ventana.
- El vector desde el punto de vista hasta el punto medio de la ventana.
Una vista directa tiene 90 grados (perpendicular) a la ventana.
Puntuación de vistas al exterior
La puntuación de vistas al exterior se ha diseñado para indicar la calidad de las vistas al exterior desde un punto de vista específico de la habitación.
Acceso al tipo de estudio
En el cuadro de diálogo Crear estudio, el tipo de estudio está disponible en la carpeta Muestras de Autodesk.
Para abrir el tipo de estudio en Dynamo, vaya a esta carpeta:
- %PROGRAMDATA%\Autodesk\AECGD\Revit\Samples <release>\<language-locale>
Si no puede encontrar el tipo de estudio en esa ubicación, puede descargarlo mediante el siguiente vínculo. El archivo ZIP contiene el archivo DYN y su carpeta Dependencies. Descomprima (extraiga) su contenido en una carpeta del ordenador.
Preparación del modelo
Para crear un estudio de este tipo, el modelo de Revit debe contener lo siguiente:
- Una habitación que se debe evaluar en relación con los puntos de vista óptimos.
- Un elemento móvil en la habitación que define el punto de vista desde el que se evalúan las vistas al exterior (el punto de destino).
Este elemento no se puede hospedar en un muro ni restringir de forma que se impida su desplazamiento de forma independiente. Por ejemplo, puede utilizar una silla o una persona de RPC. El punto central de este elemento se utiliza para evaluar las vistas. La dirección a la que mira el elemento no se tiene en cuenta durante este proceso.
Cuando se integra un resultado seleccionado, este elemento se desplaza a una nueva posición en la habitación.
- Ventanas o paneles de muro cortina a uno o más lados de la habitación.
Estos elementos se convierten en ejes y se utilizan para calcular los ángulos de vista y la puntuación de vistas al exterior.
- Uno o varios obstáculos.
La habitación debe contener uno o más elementos que puede que obstruyan una vista, como un pilar o un panel de cubículos. Si la habitación no contiene ningún obstáculo natural, añada uno en una esquina interior de la habitación, lejos de las ventanas.
Para preparar el modelo
- Abra el modelo de Revit.
Si lo desea, puede descargar y utilizar rac_advanced_sample_project.rvt con este tipo de estudio.
- Abra una vista para visualizar la habitación de destino.
Por ejemplo, en rac_advanced_sample_project.rvt, abra el plano de planta 01 - Nivel de entrada y amplíe la vista de la habitación de la esquina inferior izquierda, Instrucción 115.
- Añadir a la habitación: el elemento móvil, las ventanas o los paneles de muro cortina y uno o más obstáculos.
En rac_advanced_sample_project.rvt, la habitación 115 ya incluye paneles de muro cortina. Para el objeto móvil, añada una persona de RPC o una silla. Para el obstáculo, añada un pilar cerca de un muro interior de la habitación. (Puede eliminar el pilar más adelante).
Asegúrese de que todos estos elementos estén visibles en la vista para que sean fáciles de seleccionar al crear el estudio.
- Para facilitar la selección de la habitación, active la visibilidad de las habitaciones en la vista.
Entradas
Al crear un estudio, puede especificar las siguientes entradas.
- Seleccione el elemento desde el que calcular la vista: en el modelo de Revit, seleccione el elemento móvil que define el punto de vista desde el que se evaluarán las vistas.
- Seleccione una habitación: en el modelo de Revit, seleccione la habitación de destino que se va a evaluar para las vistas.
- Seleccione varios elementos de ventana o muro cortina: en el modelo de Revit, seleccione una o varias ventanas o paneles de muro cortina de elementos de muro cortina. Asegúrese de seleccionar paneles de muro cortina, no montantes de muro cortina. Cuando haya seleccionado las ventanas y los paneles de muro cortina, haga clic en Finalizar en la barra de opciones.
- Seleccione elementos de obstrucción: en el modelo de Revit, seleccione uno o varios elementos que obstruirán las vistas. Cuando haya seleccionado los obstáculos, haga clic en Finalizar en la barra de opciones.
- Posición del punto de vista X, Y: las coordenadas X e Y definen la posición del punto de vista (según lo define el elemento móvil) desde la que se evalúan las vistas. Si se observa una habitación en una vista de plano, considere la esquina inferior izquierda de la habitación como X:0, Y:0 y la parte superior derecha como X:1, Y:1.
Nota: Si la habitación tiene una forma irregular o no es rectangular, el punto de vista de destino puede colocarse fuera de la habitación, lo que genera resultados en blanco.
Salidas
Al explorar los resultados de un estudio, se muestran las siguientes salidas:
- Ángulo medio a las ventanas
- Puntuación de vistas al exterior
Consulte la sección Objetivos mostrada anteriormente para obtener más información.
Visualización de geometría
A continuación, se muestra un resultado de ejemplo.
- Las líneas de color marrón uniforme son los ejes del muro del contorno del núcleo de la habitación.
- Las líneas de color azul representan ventanas o paneles de muro cortina que proporcionan vistas.
- Las líneas de color rojo indican los contornos de obstrucciones.
- El punto negro representa el punto de destino desde el que se evalúan las vistas.
- Las áreas con relleno amarillo representan vistas sin obstáculos a ventanas desde el punto de destino.
Limitaciones y problemas conocidos
- Si el contorno de la habitación no es rectangular, el punto de vista de destino puede colocarse fuera de la habitación. En ese caso, algunos de los resultados pueden estar en blanco.
