L’option Joindre les modèles permet de combiner des paires d’objets de modèle en un seul objet fusionné.
Cette fonctionnalité permet à différents utilisateurs de modéliser simultanément des parties distinctes du système en tant que réseaux différents. Les réseaux et les éléments associés aux réseaux peuvent ensuite être fusionnés en un seul modèle.
(Si des objets d’exécution sont sélectionnés pour être fusionnés, les éléments associés à l’exécution sont également sélectionnés pour être fusionnés.)
Fusion d'objets
Pour fusionner des objets
- Sélectionnez l’option Joindre les modèles dans le menu Outils. La boîte de dialogue Joindre les modèles s’affiche.
- Dans la boîte de dialogue Joindre les modèles :
- Faites glisser et déposez les objets source à fusionner dans les zones de sélection Objets principaux et Objets secondaires, ou utilisez le bouton Parcourir pour rechercher un objet.
- Les noms et emplacements des objets fusionnés sont définis par défaut. Vous pouvez les modifier si nécessaire.
- Sélectionnez la destination du rapport de journal de la section Sortie.
- Cliquez sur le bouton Joindre pour effectuer le processus de fusion.
Chaque paire d’objets principaux et secondaires est fusionnée en un seul objet, qui est créé à l’emplacement défini dans la boîte de dialogue Joindre les modèles.
Des détails sur les règles de fusion figurent ci-dessous. Les règles générales s’appliquent à tous les types d’objets pouvant être fusionnés. Les exceptions aux règles générales sont détaillées dans les sections suivantes.
Règles générales de fusion
- Les objets secondaires sont ajoutés aux objets principaux. En cas de conflit entre les valeurs de données, les valeurs de l’objet principal sont prioritaires et un message d’avertissement est ajouté au journal. Par exemple : le nœud « A » est de type Charge fixe dans le réseau principal, mais de type Captage dans le réseau secondaire. Le nœud Charge fixe dans le réseau principal est prioritaire et inclus dans le réseau fusionné.
- Vous pouvez sélectionner le même objet comme Objet principal et Objet secondaire. Dans ce cas, l’objet est copié à l’emplacement de l’objet fusionné spécifié dans la boîte de dialogue Joindre les modèles.
- Vous ne pouvez sélectionner qu’un objet principal ou un objet secondaire. Dans ce cas, l’objet est copié à l’emplacement de l’objet fusionné spécifié dans la boîte de dialogue Joindre les modèles.
Règles de fusion de réseaux
En général, lorsqu’il existe des données conflictuelles entre les objets du réseau principal et du réseau secondaire, l’objet principal est prioritaire. Les exceptions suivantes s’appliquent lors de la fusion de réseaux :

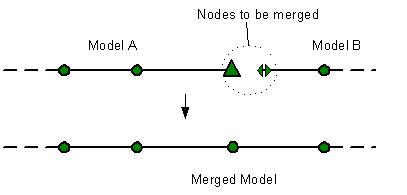

Fusion d’un nœud de charge fixe et d’un nœud d’import/export
Un nœud présent à la fois dans le réseau principal et le réseau secondaire en tant que nœud de charge fixe dans un réseau et un nœud d’import/export dans l’autre est fusionné en un nœud de base sans contrôle.
Cela permet de prendre en compte les cas dans lesquels chaque réseau contient une représentation simplifiée de la charge/du débit en provenance de l’autre réseau.
Fusion de deux nœuds d’import/export
Un nœud présent à la fois dans le réseau principal et le réseau secondaire en tant que nœud d’import/export est fusionné en un nœud de base sans contrôle.
Cela permet de prendre en compte les cas où chaque réseau contient une représentation simplifiée du débit entrant/sortant de l’autre réseau.

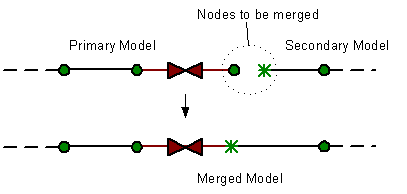

Fusion de nœuds avec une demande directement allouée
Si une demande est directement allouée à un nœud dans un (et seulement un) des modèles, cette demande est conservée dans le modèle joint. Si une demande est directement allouée à un nœud dans les deux modèles, seule la demande du modèle principal est conservée et un avertissement s’affiche dans le journal.
Cela permet de prendre en compte les cas où les nœuds de connexion peuvent se trouver d’un seul côté d’une vanne fermée et où la demande est allouée au nœud dans un seul modèle.
Fusion des nœuds avec des demandes d’occupation du sol
Si une demande d’occupation du sol est allouée à un nœud dans un (et seulement un) des modèles, cette demande est conservée dans le modèle joint. Si une demande d’occupation du sol est allouée au nœud dans les deux modèles, seule la demande du modèle principal est conservée et un avertissement s’affiche dans le journal.
Contrôle des règles de fusion des données
En général, lorsqu’il existe des données conflictuelles entre les objets dans le contrôle principal et le contrôle secondaire, l’objet principal est prioritaire. Les exceptions suivantes sont appliquées lors de la fusion des contrôles :
- Les scripts CPU globaux des éléments de données de contrôle principaux et secondaires sont concaténés lorsque le statut de l’option Désactiver CPU (affichée dans la vue Script CPU global) est le même dans les deux éléments de contrôle. Si le statut de l’option Désactiver CPU n’est pas le même dans les deux éléments de contrôle, seul le script qui n’est pas désactivé est copié dans le contrôle joint.
Règles de fusion des scénarios CPU
En général, lorsqu’il existe des données conflictuelles entre les éléments dépendants du régulateur dans le scénario CPU principal et le scénario CPU secondaire, l’objet principal est prioritaire. Les exceptions suivantes s’appliquent lors de la fusion de scénarios CPU :
- Les éléments globaux du scénario CPU sont concaténés.
