Die Rasterverteilungsmethode erstellt einen gleichmäßigen Klonsatz in einem 1D-, 2D- oder 3D-Rastermuster.
Modifikatorgruppe > Auswahl treffen > „Modifikatoren-Liste“ > „Objektraummodifikatoren“ > „Anordnung“ > Rollout „Verteilung“ > Raster
- Vorgabe-Menü: Auswahl treffen > Menü „Modifikatoren“ > „Parameterverformung“ > „Anordnung“ > Rollout „Verteilung“ > Raster

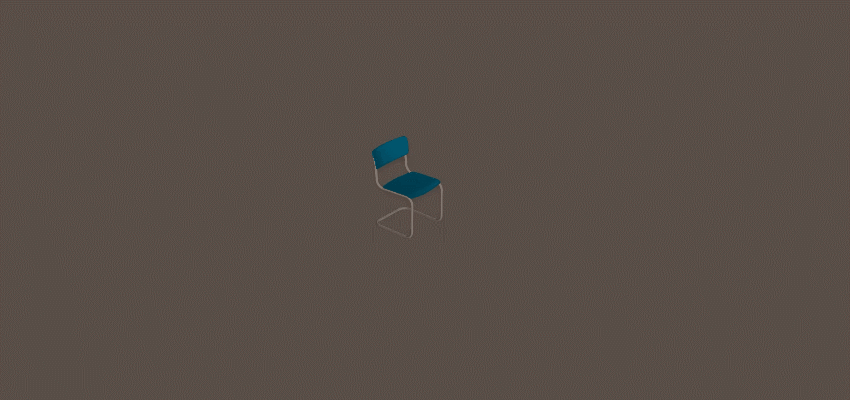

Die Rasterverteilungsmethode erstellt einen gleichmäßigen Klonsatz in einem 1D-, 2D- oder 3D-Rastermuster. Im folgenden Beispiel wird die Methode der Rasterverteilung verwendet, um eine Gruppe von Stühlen zu erstellen. Ein detailliertes Arbeitsablaufbeispiel finden Sie unter Erstellen eines Stuhlsatzes mit dem Anordnungsmodifikator.

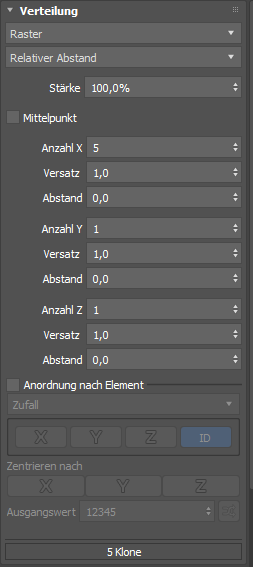

Benutzeroberfläche
- Layoutmethode
- Hier können Sie auswählen, wie die Klone im Ansichtsfenster angeordnet werden.
Anmerkung: Die Optionen, die unter der Dropdown-Liste Layoutmethode angezeigt werden, werden je nach Auswahl dynamisch aktualisiert.
-
- Gesamtmaß
- Erstellt die Anzahl der Klone, die in den Parametern Anzahl X, Anzahl Y und Anzahl Z definiert sind, und platziert sie innerhalb der angegebenen Breite, Länge und Höhe.
- Relativer Abstand
- (Vorgabe) Erstellt die Anzahl der Klone, die in den Parametern Anzahl X, Anzahl Y und Anzahl Z definiert sind, und platziert sie relativ zum Begrenzungsrahmen des Quellobjekts.
- Wenn für die X-, Y- oder Z-Achse der Versatz auf 1,0 (Vorgabe) eingestellt ist, wird jeder Klon nebeneinander platziert.
Anmerkung: Bei einem Versatzwert unter 1,0 können Klone überlappen. Ein Wert für Versatz größer als 1,0 fügt einen Abstand zwischen den Klonen ein.
- Füllen
- Erstellt die Anzahl der Klone, die zum Füllen der angegebenen Breite, Länge oder Höhe erforderlich sind. Neue Klone werden am Ende der Anordnung eingefügt oder entfernt.
Tipp: Mit den Parametern Versatz und Abstand können Sie die Anzahl der Klone anpassen, die in die angegebene Breite, Länge oder Höhe passen.
- Stärke
- Legt die Position der Klone in Bezug auf den Ursprung der Anordnung fest. Der Vorgabewert ist 100%.
- Mitte
- Positioniert die Anordnung neu, so dass sie um den Ursprung des ursprünglichen Objekts herum zentriert ist. Dieser Parameter ist vorgabemäßig deaktiviert.
- Dynamischer Abstand
- Nur in der Layoutmethode Füllen verfügbar.
- Neue Klone werden zwischen dem ersten und dem letzten Klon eingefügt, anstatt am Ende der Anordnung angehängt zu werden.
- Anzahl X, Y, Z
- Legt die Anzahl der Klone fest, die entlang der lokalen X-, Y- oder Z-Achse platziert werden.
- Breite, Länge, Höhe
- Bestimmt eine feste Breite, Länge und Höhe, innerhalb derer Klone platziert werden.
- Versatz
- Legt den Abstand zum nächsten Klon auf der X-, Y- oder Z-Achse in relativen Klonbemaßungen fest. Vorgabe ist 1,0.
- Abstand
- Legt den Abstand zwischen den einzelnen Klonen auf der X-, Y- oder Z-Achse fest. Der Abstand wird in Anzeigeeinheiten gemessen.
Tipp: Der Parameter Abstand kann die Auswirkungen des Parameters Versatz reproduzieren, eignet sich aber besonders gut, wenn ein bestimmter numerischer Abstand erforderlich ist.
- Anordnung nach Element
- Wenn das Quellobjekt mehrere Elemente enthält und diese Option aktiviert ist, können Sie die Anordnung der Klone mithilfe der folgenden Methoden für „Anordnung nach Element“ steuern.

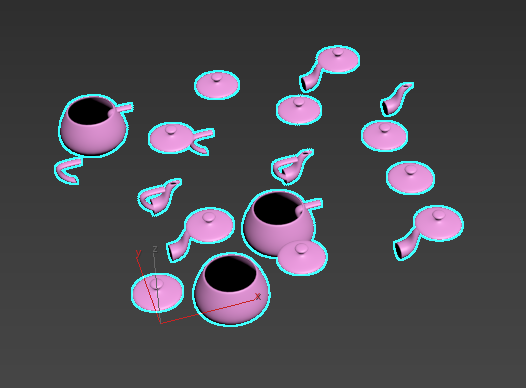

- Zufall: Jedes Element wird zufällig als potenzieller Klon verwendet. Im folgenden Beispiel wird eine Zahl von 5 (Anzahl X) x 5 (Anzahl Y) x 1 (Anzahl Z) verwendet.
-

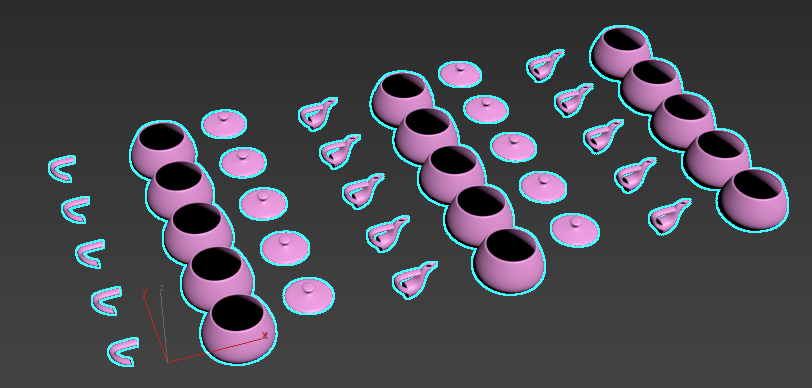

Tipp: Diese Option kann verwendet werden, um eine Sammlung von Objekten zu erstellen, wie Bücher in einem Bücherregal oder Ziegel in einer Wand. - Sortiert: Elemente werden basierend auf einer ausgewählten Ausrichtung (X, Y, Z) oder Klon-IDs sequenziell angeordnet. Im folgenden Beispiel werden die Elemente der Teekanne in fortlaufender Reihenfolge entlang der X-Achse angezeigt. Dies wird wiederholt, nachdem die Anordnung alle vier Elemente durchlaufen hat. Es wird ein Raster von 10 (Anzahl X) x 5 (Anzahl Y) x 1 (Anzahl Z) verwendet.

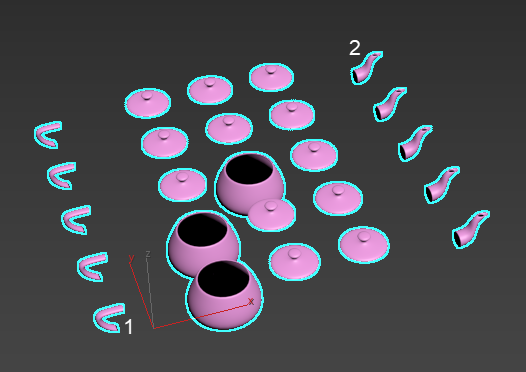

- Erster Mittlerer Letzter: Der erste und der letzte Klon bleiben unverändert und die übrigen Klone werden zufällig angeordnet. Im folgenden Beispiel ist Element 1 der erste Klon und Element 2 der letzte Klon. Die anderen Klone in diesen Reihen befinden sich entlang der X-Achse. Es wird ein Wert von 5 (Anzahl X) x 5 (Anzahl Y) x 1 (Anzahl Z) verwendet.
Anmerkung: Eine Anordnung mit Erster Mittlerer Letzter erfordert mindestens vier Elemente im Objekt, um das erwartete Ergebnis zu erzielen.
- Zentrieren gemäß
- Wenn „Anordnung nach Element“ aktiviert ist, ist Mittelpunkt nach ebenfalls aktiviert.
- Legt den Drehpunkt jedes Klons auf der X-, Y- und/oder Z-Achse auf seinen Mittelpunkt fest. Es können mehrere Achsen gleichzeitig ausgewählt werden.
- Bei der Erstellung einer Anordnung, die aus Elementen besteht, die als Klone verwendet werden sollen, ist es auf diese Weise einfach, die einzelnen Elemente entlang einer Achse anzuordnen, so dass sie sich nicht an derselben Stelle in Bezug auf den Drehpunkt befinden müssen. Wenn diese Option deaktiviert ist, verwendet jedes Element seine relative Position zum Drehpunkt des Quellobjekts.
- Elemente packen
- Nur in der Layoutmethode Füllen verfügbar.
- Klone werden entlang der X-Achse eng gebündelt. Wenn diese Option aktiviert ist, wird der erste Klon so verschoben, dass seine minimale X-Position am Drehpunkt des Quellobjekts ausgerichtet ist.
Tipp: Dies ist bei Elementen mit unterschiedlicher Breite sinnvoll, da sie so nah wie möglich aneinander platziert werden.
- Ausgangszahl
- Legt eine zufällige Ausgangszahl für die Auswahl von Elementen fest, die als Klone verwendet werden sollen.
- Zufallsgenerator für die Ausgangszahl
- Klicken Sie auf
, um den Ausgangswert zufällig festzulegen.
