Anordnungsmodifikator-Rollout „Transformieren“

Modifikatorgruppe > Auswahl treffen > „Modifikatoren-Liste“ > „Objektraummodifikatoren“ > „Anordnung“ > Rollout „Transformieren“
Vorgabe-Menü: Auswahl treffen > Menü „Modifikatoren“ > „Parameterverformung“ > „Anordnung“ > Rollout „Transformieren“

Das im Modifikator Anordnung enthaltene Rollout Transformieren bietet Steuerelemente zum Anpassen von Position, Rotation und Skalierung der Klone in der Anordnung.

Benutzeroberfläche

Position

Die folgenden Transformationsoptionen sind nur verfügbar, wenn die Verteilungsmethode auf Raster eingestellt ist. Siehe Anordnungsmodifikator-Rollout „Verteilung“ (Raster).

Positionsmethode

Legt die Methode zur Positionstransformation fest.

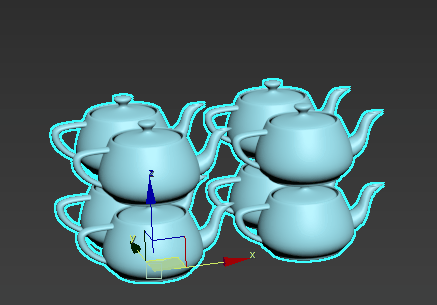

Alle: Die Klone werden um die in den Parametern X, Y und/oder Z angegebene Entfernung verschoben. Alle Klone verschieben sich vom ersten Klon aus nach außen.; Im folgenden Beispiel werden die Parameter X, Y und Z auf 10 gesetzt.

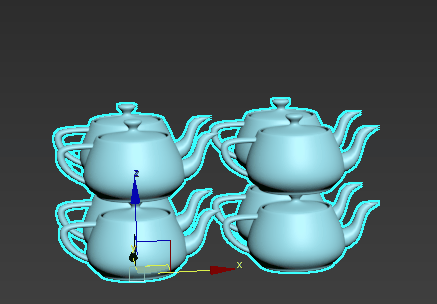

Inkrementell: Verschiebt jeden Klon nacheinander um den in den Parametern X, Y und/oder Z angegebenen Abstand.; Im folgenden Beispiel werden die Parameter X, Y und Z auf 3 gesetzt.

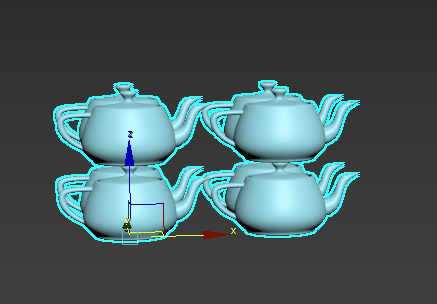

Nach Achse: Verschiebt jede Zeile um den in den Parametern X, Y und/oder Z angegebenen Abstand.; Im folgenden Beispiel werden die Parameter X, Y und Z auf 10 gesetzt.

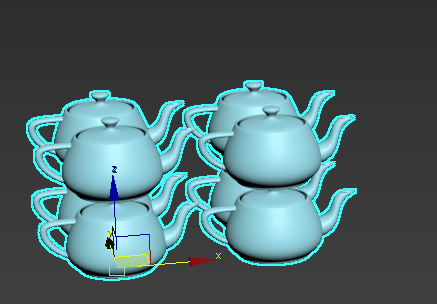

Inkrementell nach Achse: Verbindet den Versatz fortlaufend pro Zeile in der angegebenen Achse.; Im folgenden Beispiel werden die Parameter X, Y und Z auf 10 gesetzt.

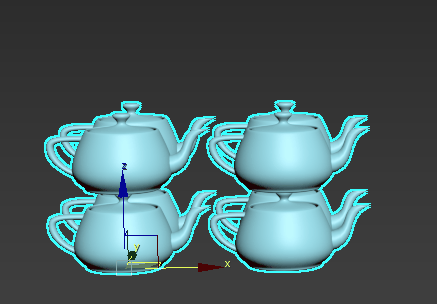

Wechselnd: Verschiebt jede zweite Zeile um den in den Parametern X, Y und/oder Z angegebenen Abstand.; Im folgenden Beispiel ist der Parameter X auf 10 festgelegt.

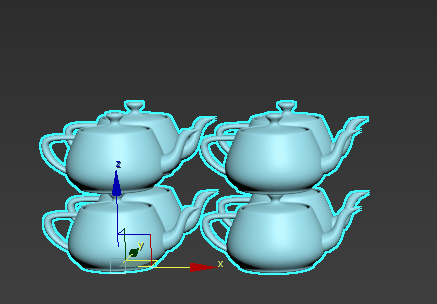

Z nach Y: Verschiebt jede aufeinanderfolgende Reihe in Y um einen bestimmten Betrag in Z. Dies ist hilfreich, um Treppen oder Sitzplätze im Stadion zu erstellen.; Im folgenden Beispiel ist der Parameter Z auf 10 festgelegt.

X, Y, Z

Verwendet den angegebenen Wert, um die lokale Position der Anordnung entlang der X-, Y- oder Z-Achse zu ändern. Die Werte werden in Anzeigeeinheiten gemessen.

Local Rotation

Lokale Drehungsmethode

Legt die Methode der lokalen Rotationstransformation fest.

Alle (Standard): Dreht jeden Klon um seine lokale Achse um den in den Parametern X, Y, Z angegebenen Betrag.
Inkrementell: Dreht jeden Klon um seine lokale Achse um einen zusätzlichen inkrementellen Faktor, der durch die Parameter X, Y und Z festgelegt wird.
Nach Achse: Diese Option ist nur verfügbar, wenn die Verteilungsmethode auf Raster gesetzt ist.; Dreht alle Klone in jeder Reihe um einen zusätzlichen inkrementellen Faktor, der durch die Parameter X, Y und Z festgelegt wird.
Inkrementell nach Achse: Diese Option ist nur verfügbar, wenn die Verteilungsmethode auf Raster gesetzt ist.; Dreht alle Klone in jeder Reihe um einen durch die Parameter X, Y, Z festgelegten Betrag.
Wechselnd: Dreht jeden anderen Klon um einen Faktor, der durch die Parameter X, Y und Z festgelegt wird.
Zufälliges Inkrement: Dreht alle Klone um ein Vielfaches des durch die Parameter X, Y, Z angegebenen Faktors.
Tipp: Mit diesem Parameter können Sie nicht-periodische Kacheln erstellen oder Wiederholungen in gekachelten Elementen minimieren, wenn Sie die Rasterverteilungsmethode verwenden.

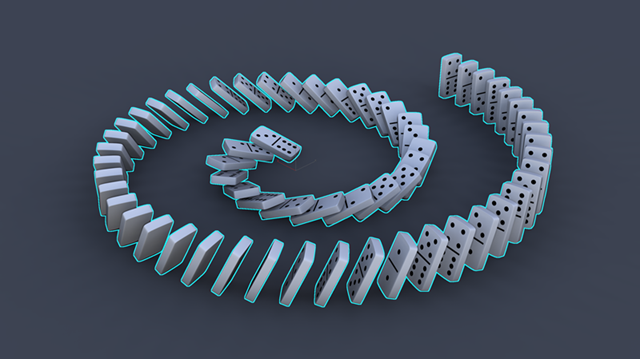

Progressiv: Diese Option ist nur verfügbar, wenn die Verteilungsmethode auf Radial, Spline oder Phyllotaxis gesetzt ist.; Dreht Klone progressiv. Beispiel: Ein Wert für "Lokale Rotation X" von 360 Grad ergibt keine Rotation für den ersten Klon, aber der letzte Klon wird um 360 Grad gedreht. Jeder Klon dazwischen wird schrittweise um 0–360 Grad gedreht. Im folgenden Beispiel ist Lokale Rotation Y auf -72,0 eingestellt, wodurch eine Reihe von umstürzenden Dominosteinen entsteht.
X, Y, Z: Verwendet die angegebenen Werte, um die lokale Drehung der Anordnung um die X-, Y- und/oder Z-Achse in Grad zu ändern. Die Werte werden in Anzeigeeinheiten gemessen.

World Rotation

Die folgenden Transformationsoptionen sind nur verfügbar, wenn die Verteilungsmethode auf Raster eingestellt ist.

Welt-Rotationsmethode

Legt die Transformationsmethode Weltdrehung fest.

Alle: Dreht alle Klone auf der Grundlage des Drehpunkts des Originalobjekts um einen durch die Parameter X, Y und Z festgelegten Wert.
Inkrementell: Dreht alle Klone um einen inkrementellen Faktor basierend auf dem Drehpunkt des Originalobjekts.
Nach Achse: Dreht alle Klone in einer Zeile entlang der angegebenen Achse.
Inkrementell nach Achse: Dreht alle Klone in einer Reihe inkrementell entlang der angegebenen Achse.
Biegen: Dreht alle Klone in einer Reihe inkrementell entlang der angegebenen Achse, wodurch eine Biegung entsteht.
X, Y, Z: Verwendet den/die angegebenen Wert(e), um die Weltdrehung der Anordnung um die X-, Y- und/oder Z-Achse in Grad zu ändern. Die Werte werden in Anzeigeeinheiten gemessen.

Scale

Skalierungsmethode

Legt die Weltmaßstab-Transformationsmethode fest.

Alle (Standard): Alle Klone werden in der angegebenen Achse skaliert.
Inkrementell: Alle Klone werden inkrementell in der angegebenen Achse skaliert.
Nach Ringen: Diese Option ist nur verfügbar, wenn die Verteilungsmethode auf Radial gesetzt ist.; Alle Klone innerhalb eines Rings werden inkrementell in der angegebenen Achse skaliert.
Nach Zeilen: Diese Option ist nur verfügbar, wenn die Verteilungsmethode auf Radial gesetzt ist.; Alle Klone innerhalb einer Zeile werden inkrementell in der angegebenen Achse skaliert.
Nach Achse: Diese Option ist nur verfügbar, wenn die Verteilungsmethode auf Raster gesetzt ist.; Alle Klone in einer Reihe werden inkrementell in der angegebenen Achse skaliert.
Wechselnd: Diese Option ist nur verfügbar, wenn die Verteilungsmethode auf Raster gesetzt ist.; Skaliert jeden zweiten Klon um den angegebenen Faktor.
Progressiv: Diese Option ist nur verfügbar, wenn die Verteilungsmethode auf Radial, Spline oder Phyllotaxis gesetzt ist.; Skaliert Klone progressiv. Beispiel: Ein Skalierung-X-Wert von 200 % führt nicht zu einer Erhöhung der Skalierung für den ersten Klon, der letzte Klon wird jedoch auf 200 % skaliert. Jeder dazwischen liegende Klon wird schrittweise zwischen 0 und 200 % skaliert.
X, Y, Z: Verwendet die angegebene(n) Prozentzahl(en), um die Skalierung der Anordnung entlang der X-, Y- und/oder Z-Achse zu ändern. Die Werte werden in Anzeigeeinheiten gemessen.
Verknüpfung skalieren (): Wenn diese Funktion aktiviert ist, werden alle drei Achsen durch den Parameter der X-Achse gesteuert, was die einheitliche Bearbeitung der Klone erleichtert.

Radial

Die folgenden Transformationsoptionen sind nur verfügbar, wenn die Verteilungsmethode auf Radial eingestellt ist.

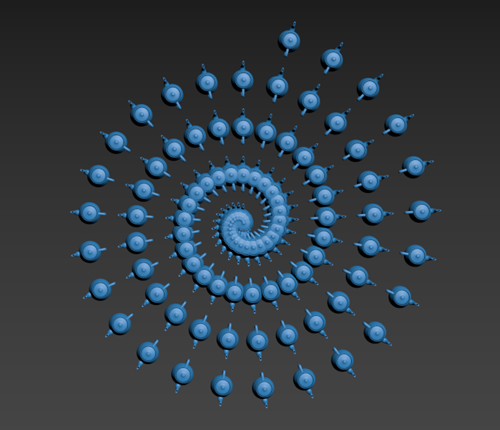

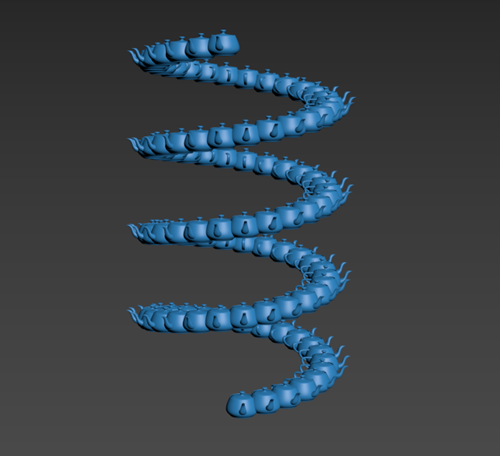

Axial: Verschiebt jeden Klon nacheinander entlang der Hauptachse der Anordnung. Dies kann zum Beispiel verwendet werden, um ein spiralförmiges Muster zu erstellen. Im folgenden Beispiel ist Axial auf 40 eingestellt.
Radial: Bewegt jeden Klon nacheinander und tangential (auf die Hauptachse der Anordnung zu/von ihr weg). Damit lässt sich ein spiralförmiges Muster erzeugen. Im folgenden Beispiel ist Radial auf 0,3 eingestellt.
Ring: Verschiebt jeden Klonring nacheinander entlang der Hauptachse der Anordnung.
Radiale Phase: Dreht jeden Ring entlang der Hauptachse über eine Phase, wobei 1,0 einer Drehung um 360 Grad entspricht.
Ringphase: Dreht jeden Ring in einem wechselnden Muster entlang der Hauptachse über eine Phase, wobei ein Wert von 1,0 einer Drehung von 360 Grad entspricht.
