Méthode de distribution du modificateur Réseau : Surface

La méthode de distribution Surface crée des clones en utilisant des sous-objets d’un maillage cible.

Interface

Méthode de disposition
Cette option vous permet de sélectionner la manière dont les clones sont placés sur la surface cible.
Vertex
Un clone est placé sur chacun des sommets de la surface cible. Lorsqu’une sélection de sommets est effectuée sur la surface cible, un clone est placé sur chacun des sommets de la sélection.
Centre de la face
Un clone est placé sur chacun des centres de faces de la surface cible. Lorsqu’une sélection de faces est effectuée sur la surface cible, un clone est placé sur chacun des centres de faces de la sélection.
Centre de l’arête
Un clone est placé sur chacun des centres d’arêtes de la surface cible. Lorsqu’une sélection d’arêtes est effectuée sur la surface cible, un clone est placé sur chacun des centres d’arêtes de la sélection.
Choisir surface
Permet de sélectionner une surface cible sur laquelle les clones sont placés.
Conseil : Une fois la surface cible sélectionnée, vous pouvez sélectionner une autre surface en effectuant l’une des opérations suivantes :
  • Cliquez avec le bouton droit de la souris sur le bouton Choisir surface et choisissez Effacer la surface.
  • Cliquez sur Choisir surface, puis sélectionnez une autre surface cible
Conserver l’orientation
Lorsque cette option est activée, les clones conservent l’orientation de l’objet initial. Les clones non sélectionnés sont alignés sur la normale de surface.
Réseau par élément
Si l’objet source comporte plusieurs éléments et que cette option est activée, vous pouvez sélectionner l’une des méthodes Réseau par élément suivantes pour contrôler l’organisation des clones. Les exemples suivants utilisent la méthode de disposition Vertex.

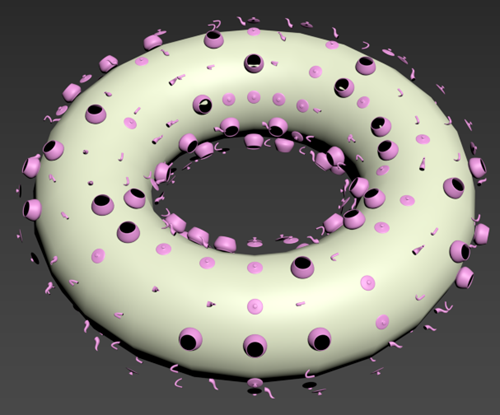

  • Aléatoire : chaque élément est utilisé de façon aléatoire comme clone potentiel sur la surface sélectionnée.

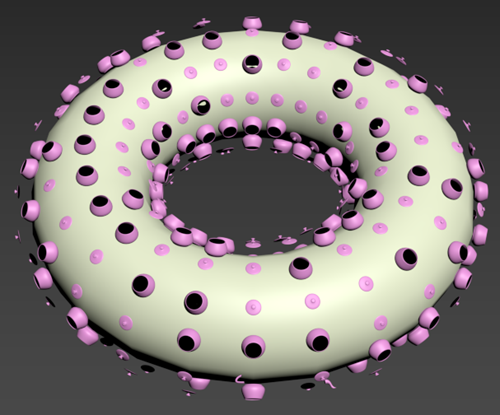

  • Par ordre : les éléments sont organisés dans un ordre séquentiel sur la surface sélectionnée.

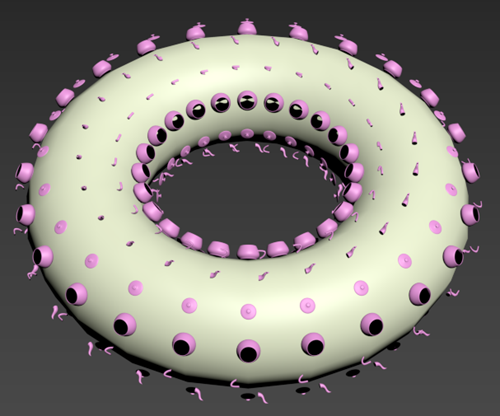

  • Premier milieu dernier : les premier et dernier clones ne changent pas. Les autres clones sont organisés de façon aléatoire sur la surface.
    Remarque : Pour obtenir le résultat attendu avec une organisation Premier milieu dernier, l’objet doit contenir au moins quatre éléments.
Centrer par
Lorsque l’option Réseau par élément est activée, l’option Centrer par l’est également.
Définit le pivot de chaque clone sur l’axe X, Y et/ou Z sur son centre. Plusieurs axes peuvent être sélectionnés simultanément.

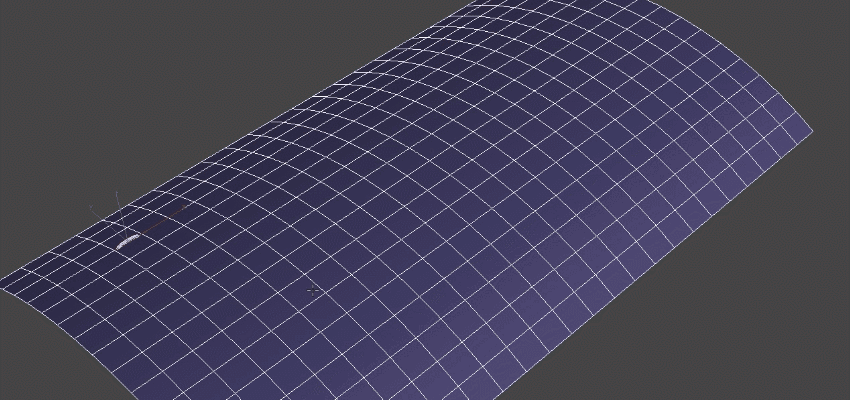

Lors de la création d’un réseau composé d’éléments à utiliser comme clones, cela facilite la disposition des éléments individuels le long d’un axe afin qu’ils n’aient pas besoin de résider au même emplacement par rapport au pivot. Quand cette option est désactivée, chaque élément utilise sa position relative par rapport au point de pivot de l’objet source.
Graine
Définit une valeur de départ aléatoire pour la sélection des éléments à utiliser en tant que clones.
Randomisation de graine
Cliquez sur pour rendre aléatoire la valeur de départ.

Procédures

Utilisez la méthode de distribution Surface pour placer des clones sur les sommets sélectionnés d’une surface cible

  1. Créez une surface cible.
  2. Dans la pile des modificateurs, cliquez sur l’icône + à côté de l’entrée Poly éditable pour développer la hiérarchie des sous-objets, puis cliquez sur l’élément Sommet/Arête/Polygone pour activer le niveau de sous-objet correspondant.

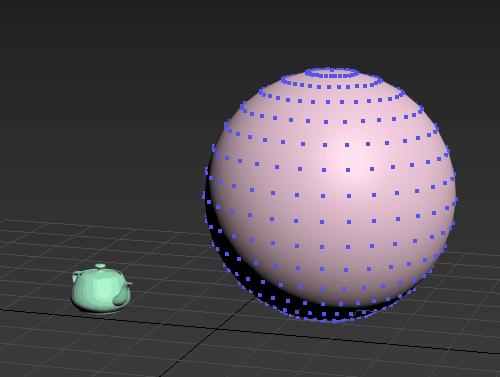

  3. Effectuez une sélection sur la surface cible.
  4. Sélectionnez l’objet source.

    Cet objet est la source de tous les clones du réseau.

  5. Assurez-vous qu’un modificateur Réseau est appliqué à l’objet source.
  6. Dans le panneau déroulant Distribution, définissez les paramètres suivants :
    • Méthode de distribution : Surface
    • Méthode de disposition : sélectionnez une méthode. Dans l’exemple suivant, Sommet est sélectionné.
    • Choisir surface : cliquez sur ce bouton et sélectionnez la surface cible. Dans l’exemple suivant, Sphère001 est sélectionné
      Conseil : Pour sélectionner une autre surface cible, effectuez l’une des opérations suivantes :
      • Cliquez avec le bouton droit de la souris sur le bouton Choisir surface et choisissez Effacer la surface
      • Cliquez sur Choisir surface, puis sélectionnez une autre surface cible

    Les clones sont placés sur les sommets sélectionnés.

  7. Utilisez les autres panneaux déroulants du modificateur Réseau pour continuer à manipuler le réseau.
