Panneau déroulant Transformation du modificateur Réseau

Groupe de fonctions Modifier > Effectuer une sélection > Liste des modificateurs > Modif. espace objets > Réseau > Panneau déroulant Transformation
Menu par défaut : Effectuer une sélection > Menu Modificateurs > Déformateurs paramétriques > Réseau > Panneau déroulant Transformation

Le panneau déroulant Transformation du modificateur Réseau fournit des commandes qui permettent de régler la position, la rotation et l’échelle des clones du réseau.

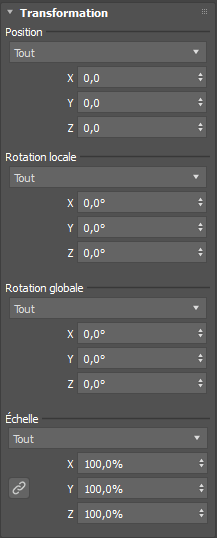

Interface

Position

Les options de transformation suivantes sont uniquement disponibles lorsque le mode de distribution est défini sur Grille. Pour en savoir plus, consultez la rubrique Panneau déroulant Distribution du modificateur Réseau (Grille).

Méthode de position

Définit la méthode de transformation de position.

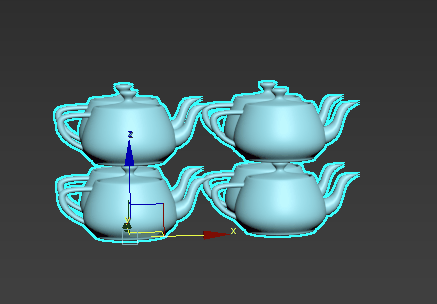

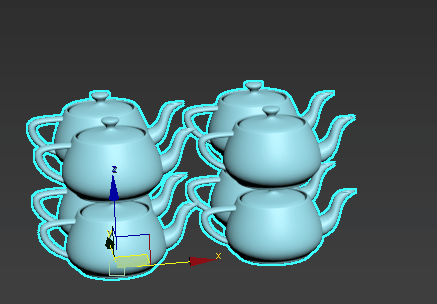

Tout: Déplace chaque clone selon la distance spécifiée dans les paramètres X, Y et/ou Z. Tous les clones se déplacent vers l’extérieur en partant du premier clone.; Dans l’exemple suivant, les paramètres X, Y et Z sont définis sur 10.

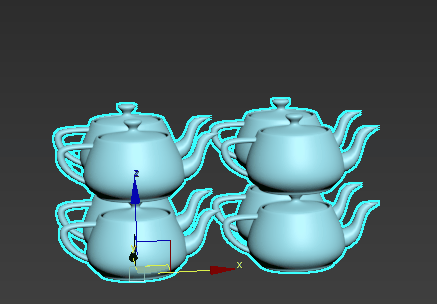

Par incréments: Déplace chaque clone successivement selon la distance spécifiée dans les paramètres X, Y, et/ou Z.; Dans l’exemple suivant, les paramètres X, Y et Z sont définis sur 3.

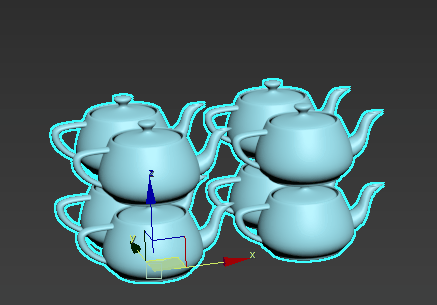

Par axe: Déplace chaque rangée selon la distance spécifiée dans les paramètres X, Y et/ou Z.; Dans l’exemple suivant, les paramètres X, Y et Z sont définis sur 10.

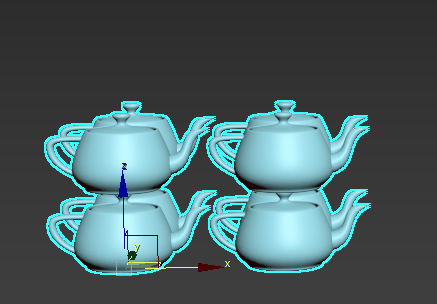

Par incréments et par axe: Compose le décalage ligne par ligne dans l’axe spécifié.; Dans l’exemple suivant, les paramètres X, Y et Z sont définis sur 10.

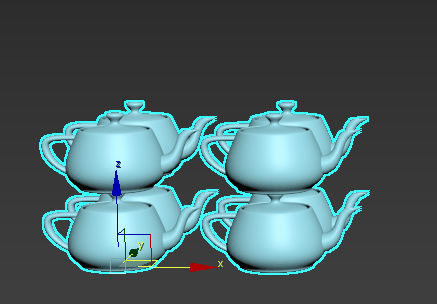

En alternance: Déplace une ligne sur deux selon la distance spécifiée dans les paramètres X, Y et/ou Z.; Dans l’exemple suivant, le paramètre X est défini sur 10.
Z par Y: Déplace chaque ligne successive dans Y d’une valeur donnée dans Z. Cette option est utile pour créer des volées d’escaliers ou de sièges de stade.; Dans l’exemple suivant, le paramètre Z est défini sur 10.

X, Y, Z

Utilise la valeur spécifiée pour modifier la position locale du réseau le long de l’axe X, Y ou Z. Les valeurs sont mesurées en unités d’affichage.

Rotation locale

Méthode de rotation locale

Définit la méthode de transformation de rotation locale.

Tout (par défaut): Fait pivoter chaque clone autour de son axe local selon la quantité spécifiée par les paramètres X, Y, Z.
Par incréments: Fait pivoter chaque clone autour de son axe local selon la quantité incrémentale additive spécifiée par les paramètres X, Y, Z.
Par axe: Cette option est disponible uniquement lorsque le mode de distribution est défini sur Grille.; Fait pivoter tous les clones de chaque rangée selon la quantité incrémentielle additive spécifiée par les paramètres X, Y, Z.
Par incréments et par axe: Cette option est disponible uniquement lorsque le mode de distribution est défini sur Grille.; Fait pivoter tous les clones de chaque rangée selon la quantité incrémentielle spécifiée par les paramètres X, Y, Z.
En alternance: Fait pivoter tous les autres clones selon la quantité spécifiée par les paramètres X, Y, Z.
Incrément aléatoire: Fait pivoter tous les clones selon le multiple de la quantité spécifiée par les paramètres X, Y, Z.
Conseil : Vous pouvez utiliser ce paramètre pour créer des mosaïques non périodiques ou minimiser les répétitions dans les éléments de mosaïque lorsque vous utilisez la méthode de distribution Grille.

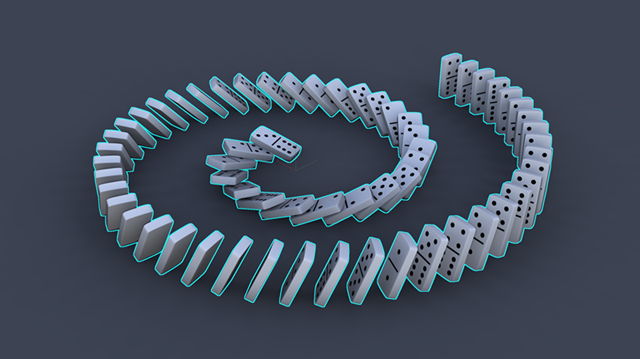

Progressif: Cette option est disponible uniquement lorsque le mode de distribution défini est Radial, Spline ou Phyllotaxie.; Fait pivoter les clones progressivement. Par exemple, une valeur de rotation X locale de 360 degrés ne produit aucune rotation pour le premier clone, mais une rotation de 360 degrés est appliquée au dernier clone. Une rotation incrémentielle comprise entre 0 et 360 degrés est appliquée à chacun des clones qui se trouvent entre ces deux clones. Dans l’exemple suivant, Rotation locale Y est définie sur -72, créant ainsi un ensemble de dominos qui se renversent.
X, Y, Z: Utilise la ou les valeurs spécifiées pour modifier la rotation locale du réseau autour de l’axe X, Y, et/ou Z en degrés. Les valeurs sont mesurées en unités d’affichage.

Rotation globale

Les options de transformation suivantes sont uniquement disponibles lorsque le mode de distribution est défini sur Grille.

Méthode de rotation globale

Définit la méthode de transformation de rotation globale.

Tout: Fait pivoter tous les clones en fonction du pivot de l’objet original et selon la quantité spécifiée dans les paramètres X, Y, Z.
Par incréments: Fait pivoter tous les clones d’une quantité incrémentielle en fonction du pivot de l’objet initial.
Par axe: Fait pivoter tous les clones d’une ligne le long de l’axe spécifié.
Par incréments et par axe: Fait pivoter tous les clones d’une ligne de manière incrémentielle le long de l’axe spécifié.
Courbure: Fait pivoter tous les clones d’une ligne de manière incrémentielle le long de l’axe spécifié, en créant une courbure.
X, Y, Z: Utilise la ou les valeurs spécifiées pour modifier la rotation globale du réseau autour de l’axe X, Y, et/ou Z en degrés. Les valeurs sont mesurées en unités d’affichage.

Échelle

Méthode basée sur l’échelle

Définit la méthode de transformation à l’échelle globale.

Tout (par défaut): Tous les clones sont mis à l’échelle selon l’axe spécifié.
Par incréments: Tous les clones sont mis à l’échelle de façon incrémentielle selon l’axe spécifié.
Par anneau: Cette option est disponible uniquement lorsque le mode de distribution défini est Radial.; Tous les clones d’une ligne sont mis à l’échelle de façon incrémentielle dans l’axe spécifié
Par ligne: Cette option est disponible uniquement lorsque le mode de distribution défini est Radial.; Tous les clones d’une ligne sont mis à l’échelle de façon incrémentielle dans l’axe spécifié.
Par axe: Cette option est disponible uniquement lorsque le mode de distribution est défini sur Grille.; Tous les clones d’une ligne sont mis à l’échelle de façon incrémentielle sur l’axe spécifié.
En alternance: Cette option est disponible uniquement lorsque le mode de distribution est défini sur Grille.; Met à l’échelle tous les autres clones selon la quantité spécifiée.
Progressif: Cette option est disponible uniquement lorsque le mode de distribution défini est Radial, Spline ou Phyllotaxie.; Met progressivement les clones à l’échelle. Par exemple, une valeur d’échelle X de 200 % n’entraîne aucune augmentation de l’échelle pour le premier clone, mais le dernier clone est mis à l’échelle à 200 %. Chaque clone intermédiaire est mis à l’échelle de façon incrémentielle entre 0 et 200 %.
X, Y, Z: Utilise le(s) pourcentage(s) spécifié(s) pour modifier l’échelle du réseau le long des axes X, Y et/ou Z. Les valeurs sont mesurées en unités d’affichage.
Lien de l’échelle (): Une fois activé, les trois axes sont contrôlés par le paramètre de l’axe X, facilitant ainsi la manipulation uniforme des clones.

Radial

Les options de transformation suivantes sont uniquement disponibles lorsque le mode de distribution est défini sur Radial.

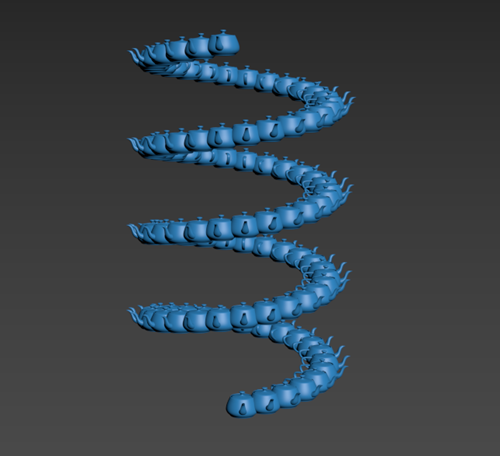

Axial: Déplace chaque clone successivement le long de l’axe principal du réseau. Vous pouvez utiliser cette option pour produire un motif hélicoïdal. Dans l’exemple suivant, Axial est défini sur 40.

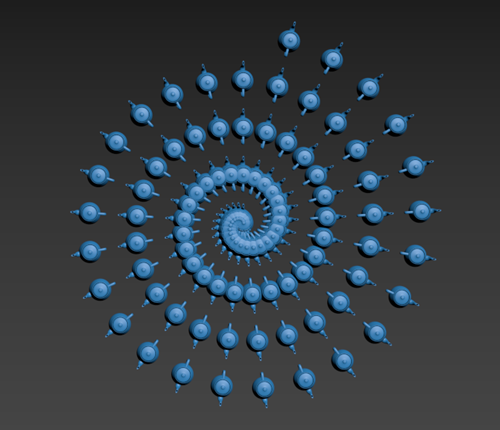

Radial: Déplace chaque clone successivement et tangentiellement (vers/hors de) le long de l’axe principal du réseau. Cette méthode peut être utilisée pour produire un motif en spirale. Dans l’exemple suivant, la valeur Radial est définie sur 0,3.
Anneau: Déplace chaque anneau de clones successivement le long de l’axe principal du réseau.
Radial Phase: Fait pivoter chaque anneau le long de l’axe principal via une phase, où une valeur de 1,0 équivaut à 360 degrés de rotation.
Phase Anneau: Fait pivoter chaque anneau dans un modèle alternatif le long de l’axe principal via une phase, dans laquelle une valeur de 1,0 équivaut à 360 degrés de rotation.
