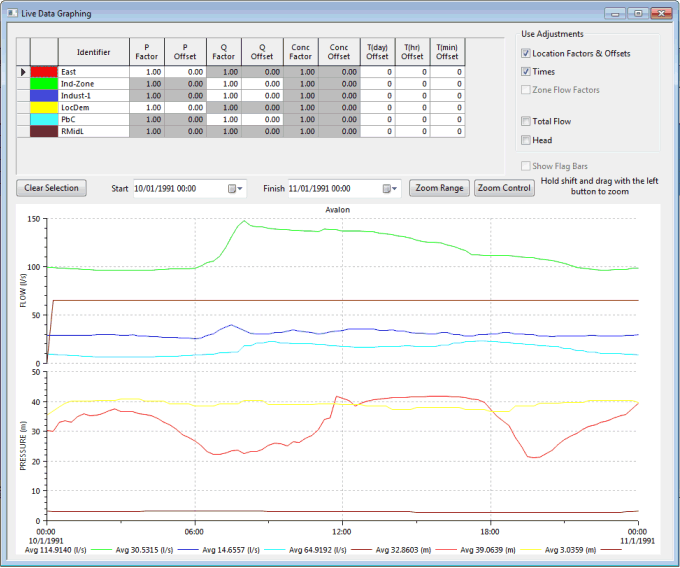

[ライブ データ グラフ作成]ダイアログ

個々のライブ データ ポイントまたはゾーン内のすべてのライブ データ ポイントのグラフを表示する方法について説明します。

このダイアログは、次の方法で表示されます。

項目 説明
係数とオフセット表

ダイアログの上部には、データに適用可能なすべての乗算係数とオフセットの表があります。これらは、[ライブ データ ポイント]ビューに表示されるフィールドと同じです。これらの係数とオフセットを変更して、グラフで影響を確認できます。変更を加えると、セルから移動すると変更された値がすぐにデータベースに保存されるため、[ライブ データ ポイント]ビューで変更をすぐに確認できます。

これらの係数とオフセットは、[ライブ データ ソース]ビューと[ライブ データ合成データ ソース]ビューには適用されません。

これらの係数とオフセットは、[ライブ データ ポイント]ビューにのみ適用され、ライブ データ ソースでは無効(グレー表示)になります。

Q ゾーン係数

ゾーンを表示しているときに使用できます。

これは、ライブ データ ゾーン プロパティ シートの[ライブ データ ゾーン]ページで設定した係数です。この係数も調整でき、結果はデータベースにフィードバックされます。

調整を使用
位置係数とオフセット グラフに含めるにはオンにします。
時間 グラフに含めるにはオンにします。
ゾーン流量係数 ゾーンでのみ使用できます。グラフに含めるにはオンにします。
合計流量 選択したすべてのロガーについて、個々のプロットと合計流量の単一プロットを切り替えるために使用します。
頭 相対と絶対を切り替えるために使用します(センサー レベル水頭を考慮)。
フラグ バーを表示

時系列データ形式ファイルからライブ データを表示する場合に有効になります。これらのファイルでは、各ライブ データ計測の信頼性または品質を示すフラグを使用できます。

グラフにフラグ情報を表示するには、オンにします。フラグ情報の表示の詳細については、「ライブ データ フラグ」のトピックを参照してください。

選択を解除 ~
開始/終了 グラフに表示されるタイムスケールは、これらの日時コントロールを使用して調整できます。
ズーム範囲 時間オフセットを含むロガー データの全範囲をグラフに表示する場合に使用します。
ズーム コントロール コントロール データ セットを開いている場合は、このボタンを使用してコントロール データの時間範囲にズームできます。
ズーム グラフの一部をズームインするには、[Shift]キーを押しながらグラフ内をクリックし、左ボタンを押したままマウスをドラッグします。ズーム領域を示す点線のボックスが表示されます。
グラフ領域

選択したライブ データ ポイントまたは選択したゾーンをグラフ表示すると、ダイアログには 2 つのグラフが表示されます。すべての流量データが上のグラフに表示され、すべての水圧情報が下のグラフに表示されます。

濃度をグラフ表示する場合、ダイアログには濃度データのグラフが 1 つ表示されます。

グラフのプロパティを変更するには、グラフを右クリックして[グラフ プロパティ]を選択します。これにより、[グラフ プロパティ]ダイアログが表示されます。

注: ライブ データ ソースの再描画は、特に対象期間が長い場合に時間がかかることがあります。
