水質パラメータ

水質シミュレーションでは、次のパラメータ セットが使用されます。

• リンク パラメータ: 反応速度のパラメータ
• ノード水質パラメータ: 汚濁物質濃度、水の初期滞留時間、ソース依存の反応速度のパラメータ
• 貯水池パラメータ: 混合コントロールと反応速度のパラメータ
• ラン パラメータ: トレース ノードの選択と反応速度モデルのパラメータ

さらに、濁度分析の実行時には、次の WQ 濁度パラメータが使用されます。

• リンク濁度パラメータ
• ノード濁度パラメータ
• ラン パラメータ: 濁度分析を含めるオプション

水質モデル パラメータ

パラメータをリンクする

リンク プロパティ シートの[管の定義]ページで、次の 2 つの反応速度パラメータを設定します。

• バルク係数: 物質がバルク流量で材料と反応するときの物質の濃度変化を計算するために使用する反応速度パラメータです。バルク係数は、物質の濃度が時間の経過とともに上昇する場合は正の値になり、低下する場合は負の値になります。リンクに対して値が設定されていない場合や値が 0 に設定されている場合は、デフォルトで -0.5 になります。
• 壁面係数: 物質が管壁に沿って材料と反応するときの物質の濃度変化を計算するために使用する反応速度パラメータです。壁面係数は、物質の濃度が時間の経過とともに上昇する場合は正の値になり、低下する場合は負の値になります。リンクに対して値が設定されていない場合や値が 0 に設定されている場合は、デフォルトで -0.3 になります。

注意: ソースに依存するバルク係数値は、個々のノードで指定でき、ノードでシステムに入った水の反応速度を計算するときに、管のバルク係数値を上書きまたはスケールすることがあります。

ノード水質パラメータ

ノード プロパティ シートの[水質プロファイル]ページにあるパラメータは、ネットワーク内の各ノードに対するコントロール データの一部を構成しています。

• 初期濃度: 設定されていない場合は、ラン パラメータまたは溶質データ(後述)で定義される未設定ノードの初期濃度がデフォルト値となります。前のシミュレーションの結果を使用して、ネットワーク内のすべてのノードの初期濃度値を更新できます。
• 時系列の流入濃度: 流入濃度の時系列プロファイルをノードに対して設定できます。詳細については、汚濁物質の流入に関するトピックを参照してください。
• ソース タイプ: この方法により、水質グリッドで定義された濃度プロファイルがシミュレーション中に適用されます。オプションは次のとおりです。

  固定濃度	ノードの濃度は、水質グリッドで定義されたプロファイルに設定されます。 貯水池ノードの場合、濃度プロファイルは貯水池に入る水に適用されます。貯水池ノードで混合が発生する可能性があります。詳細については、「水質混合コントロールについて」を参照してください。 ヒント: プロファイルで 0(ゼロ)未満の濃度値を使用すると、濃度ソースをオフにし、上流管からの流入がノードの濃度になるように設定できます。
  追加濃度	水質グリッドで定義された濃度プロファイルが、計算された濃度に加えて、ノードから出る水に適用されます。
  濃度ブースター	ノードから出る水中の濃度は、水質グリッドで定義されたプロファイルで設定されます(シミュレーション中に計算された濃度が定義された濃度未満である場合)。
  追加の質量流量	水質グリッドで定義された質量流量プロファイルは、計算された濃度に加えて、ノードから出る水に適用されます。

• 水の初期滞留時間: ノードからネットワークに流入する水の滞留時間を設定するために使用します。

ソース依存係数データ フィールドは、ノードでシステムに流入する水に適用されるバルク係数パラメータを指定するために使用します。

• バルク係数モード: ノードでシステムに流入する水にバルク係数(次を参照)を適用する方法。オプションは次のとおりです。

  アクティブではない	ノードのバルク係数は、ノードでシステムに流入する水には適用されません。 個々の管で指定された水質バルク係数値は、濃度の変化を計算するために使用されます。
  置換	ノードで指定されたバルク係数は、濃度の変化を計算するときに個々の管で指定された水質バルク係数値を上書きします。
  スケール	ノードで指定されたバルク係数は、個々の管で指定された水質バルク係数値に乗算係数として適用されます。

• バルク係数: 物質がバルク流量で材料と反応するときの物質の濃度変化を計算するために使用する反応速度パラメータです。

  ここで指定した値は、ノードでシステムに流入する水に適用されます。

  バルク係数は、物質の濃度が時間の経過とともに上昇する場合は正の値になり、低下する場合は負の値になります。

• 貯水池バルク係数モード: ノードでシステムに流入する水に貯水池バルク係数(次を参照)を適用する方法。オプションは次のとおりです。

  アクティブではない	ノードの貯水池バルク係数は、ノードでシステムに流入する水には適用されません。 個々の貯水池で指定した水質反応係数値を使用して、濃度の変化を計算します。
  置換	ノードで指定された貯水池バルク係数は、濃度の変化を計算するときに、個々の貯水池で指定された水質反応係数値を上書きします。
  スケール	ノードで指定された貯水池バルク係数は、個々の貯水池で指定された水質反応係数値に乗算係数として適用されます。

• 貯水池バルク係数: 物質が貯水池内の材料と反応するときの物質の濃度変化を計算するために使用する反応速度パラメータです。

  ここで指定した値は、ノードでシステムに流入する水に適用されます。

  バルク係数は、物質の濃度が時間の経過とともに上昇する場合は正の値になり、低下する場合は負の値になります。

貯水池パラメータ

ノード水質パラメータは貯水池ノードで設定できます。

追加の水質パラメータは、貯水池プロパティ シートの[貯水池パラメータ]ページおよび[貯水池コントロール]ページにあります。

• 反応係数: 物質が貯水池内の材料と反応するときの、物質の濃度の増加または減少を計算するために使用する反応速度パラメータです。貯水池に対して値が設定されていない場合は、デフォルトで -0.25 になります。
• 貯水池混合モデルのパラメータは、貯水池ノードのコントロール データの一部を形成します。詳細については、「水質混合コントロールについて」を参照してください。

注意: ソースに依存するバルク係数値は個々のノードで指定でき、ノードでシステムに流入した水の反応速度を計算するときに、貯水池の反応係数値を上書きまたはスケールすることがあります。

濁度分析パラメータ

リンク濁度パラメータ

濁度パラメータは、リンク プロパティ シートの[WQ 濁度]ページで設定します。

値が設定されていない場合、管が濁度ソースになることはありませんが、上流の管またはノード ソースから発生した濁度が管を通過する可能性が依然としてあります。

管が濁度の有効なソースになるには、[浸食指数]以外のすべてのフィールドの値が 0 より大きい必要があります。[浸食指数]フィールドには任意の値を指定することができます。指定しない場合は、デフォルト値の 2 となります。

• 最大せん断強度: パイプ壁の腐食層のせん断強度の最大値。

  水力せん断強度によってパイプ壁から材料が侵食される最大値。

• 初期せん断強度: パイプ壁の腐食層のせん断強度の初期値。

  パイプ壁からの材料の浸食を開始するには、水力せん断強度がこの初期値より大きくなければなりません。

• 浸食係数: 水理せん断応力が腐食層のせん断強度(過剰なせん断)を超えた場合に、パイプ壁面から浸食される材料の量を計算するために使用するパラメータです。
• 浸食指数: パイプ壁面から放出される材料の量を計算するときに、最大せん断強度に対する過剰せん断の比率を上昇させるべき乗。

  値が 0 の場合は、浸食が過剰せん断とは無関係であることを意味すると解釈されます。

• リリース係数: パイプ壁から材料が侵食された結果として生じる濁度の増加を計算するために使用するパラメータです。

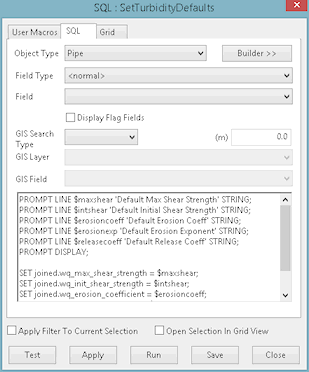

濁度の値は、SQL を使用して複数のリンクに対して設定することができます。例を表示

次の SQL の例ではプロンプト ダイアログが表示され、ここで各濁度パラメータの値を指定することができます。濁度パラメータの値を入力して[OK]をクリックすると、関連するコントロールのすべてのリンクに値が適用されます。

PROMPT LINE $maxshear 'Default Max Shear Strength' STRING; PROMPT LINE $intshear 'Default Initial Shear Strength' STRING; PROMPT LINE $erosioncoeff 'Default Erosion Coeff' STRING; PROMPT LINE $erosionexp 'Default Erosion Exponent' STRING; PROMPT LINE $releasecoeff 'Default Release Coeff' STRING; PROMPT DISPLAY; SET joined.wq_max_shear_strength = $maxshear; SET joined.wq_init_shear_strength = $intshear; SET joined.wq_erosion_coefficient = $erosioncoeff; SET joined.wq_erosion_exponent = $erosionexp; SET joined.wq_release_coefficient = $releasecoeff;

ノード濁度パラメータ

濁度プロファイル データの値は、ノード プロパティ シートの[水質の濁度プロファイル]ページで設定します。

• 初期濁度: 初期濁度が設定されていない場合、デフォルト値はゼロに設定されます。
• 時系列の濁度プロファイル: ノードに対して時系列の濁度プロファイルを設定することができます。

• ソース タイプ: 濁度グリッドで定義された濁度プロファイルをシミュレーション中に適用する方法。オプションは次のとおりです。

  固定濁度	ノードでの濁度は、[濁度]グリッドで定義されたプロファイルに設定されています。 ヒント: プロファイルで 0 未満の濁度値を使用すると、濁度ソースがオフになり、上流管からの濁度によってノードの濁度を設定できるようになります。
  追加の濁度	計算された濁度に加えて、濁度グリッドで定義された濁度プロファイルがノードから排出される水に適用されます。

ラン パラメータ

概要

ラン パラメータは、水質ランをスケジュール設定するときに[水質オプション]ダイアログで設定します。

このオプション ダイアログでは、最大 10 個のトレース ノードを選択できます。このトレース ノードを選択すると、追加のレポート機能を使用してさまざまなソースからの水の混合を追跡することができます。

• ノード結果グリッドの追加フィールドで、各トレース ノードから発生したノードでの水の割合に加え、どのトレース ノードが主なソース(ノードに到達する水の大半を提供するソース)として機能するのかについて報告します。主なソースがない場合や、主なソースを導き出すことができない場合があることに注意してください。
• 追加のグラフ作成オプションを使用して、トレース ノードから発生したノードでの水のトレース(%)をグラフ化し、さらに主なソースをグラフ化します。

[オプション]ダイアログで、シミュレーション中に使用される水質パラメータを含む溶質データ オブジェクトを選択できます。溶質データ オブジェクトで定義された値は、[オプション]ダイアログの選択ボックスの下に表示されます。溶質データ オブジェクトを選択していない場合は、ダイアログに表示されるデフォルト値が使用されます。

パラメータ

[水質オプション]ダイアログで特に考慮すべきパラメータは次のとおりです。

• 停滞閾値: 水質計算の計算精度です。デフォルト値は、[水力ランをスケジュール]ビューで指定した水理計算の精度です。
• 水質タイムステップ: 水質計算の頻度を定義します。デフォルト値は、[水力ランをスケジュール]ビューで指定した水力タイムステップの 10% です。
• Lagrangian ソルバーを使用: Lagrangian の時間ベースのアプローチを使用してネットワーク内の水の動きとブレンドを追跡するには、このオプションをオンにします。このオプションがオフ(デフォルト)の場合、InfoWorks WS Pro はオイラー水質モデルを使用します。
• 濁度分析を実行: シミュレーションに濁度分析を含めるには、このオプションをオンにします。
