Criar uma cadeia usando o modificador de array

O fluxo de trabalho a seguir descreve como criar uma cadeia usando o modificador de Array. Ele realça o método de Distribuição de spline e usa várias implementações do modificador de Array para criar e ajustar o array.

Criar um único vínculo de cadeia

  1. Crie uma spline de retângulo.

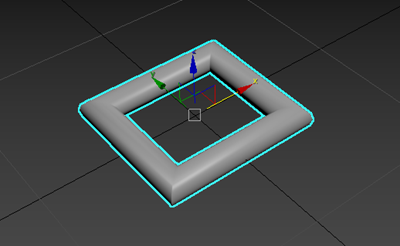

    Esse retângulo representa um único vínculo na cadeia.

  2. No painel Modificar, defina o seguinte na implementação Renderização:
    • Ativar no agente de renderização: Ativado
    • Ativar na viewport: Ativado
    • Espessura: aumente ou diminua esse valor até que você tenha atingido a espessura desejada para o vínculo

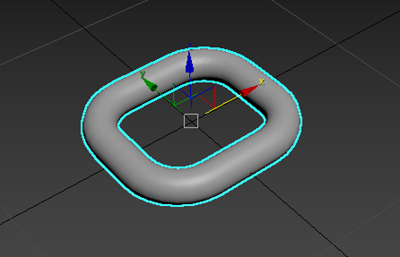

  3. Na implementação Parâmetro, aumente o Raio do canto até que o retângulo tenha cantos arredondados. No exemplo a seguir, Raio do canto está definido como 1.0.

Criar um caminho para os vínculos de cadeia seguirem

Neste exemplo, uma linha cria a forma da cadeia.

  1. Crie uma linha.

    Neste exemplo, a linha se chama Linha001.

  2. No painel Modificar, habilite a seleção de subobjeto de Vértice.

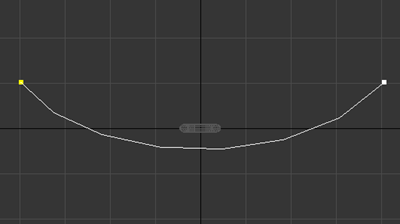

  3. Na viewport, selecione cada um dos vértices de Linha001 e use os manipuladores de tangente para adicionar uma curva a Linha001.

    Dica: Se os manipuladores de tangente não aparecem na viewport, clique com o botão direito do mouse no vértice e selecione Bézier no menu de atalho exibido.
  4. Na pilha de modificadores, selecione Linha.

Criar um array de vínculos de cadeia

Aplicar um modificador de Array ao retângulo permite criar clones rapidamente para formar uma cadeia.

  1. Selecione o retângulo na sua cena.
  2. No painel Modificar, selecione Array na Lista de modificadores.
  3. Na implementação Distribuição, defina o seguinte:
    • Método de Distribuição: Spline
    • Método de layout: Preenchimento
    • Escolher spline: clique para selecionar Linha001.

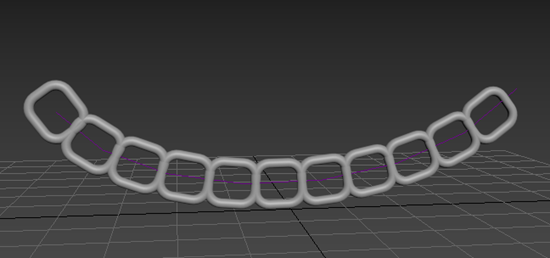

    Os vínculos de cadeia são distribuídos ao longo de Linha001, de ponta a ponta.

Ajustar a colocação do vínculo da cadeia

É possível usar diversas implementações do modificador de Array para fazer ajustes na cadeia, de modo que os vínculos pairem de maneira mais orgânica.

  1. Na seção Rotação local da implementação Transformar, defina o seguinte:
    • Método de Rotação local: Alternada
    • X: 90

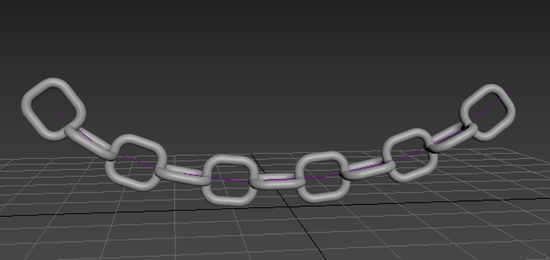

    Agora, os vínculos estão anexados, mas são necessários ajustes adicionais para que eles façam interseção.

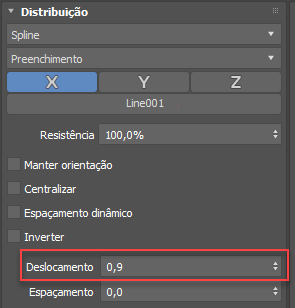

  2. Na implementação Distribuição, defina Deslocamento como 0,9.
    O parâmetro Deslocamento controla a distância até o próximo clone. Diminuir esse valor faz com que os vínculos se interseccionem.
  3. Na implementação Randomização, defina Rotação X como 20.

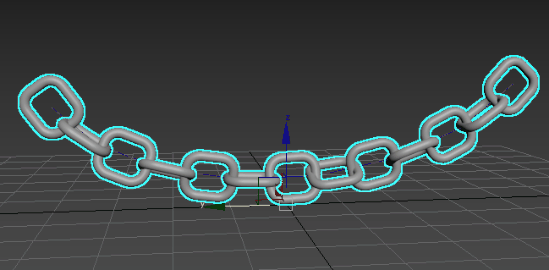

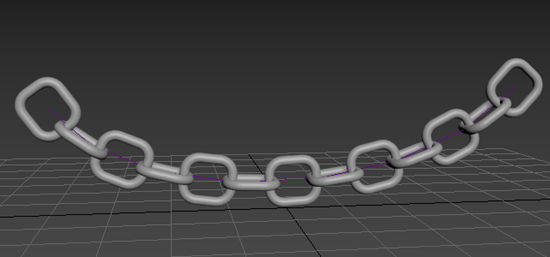

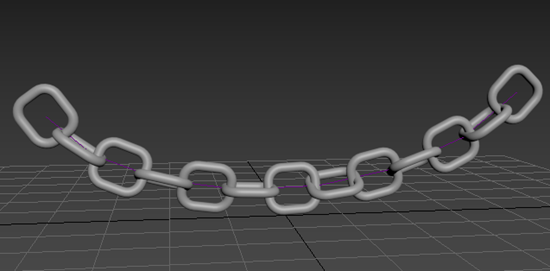

    Agora, a cadeia está suspensa organicamente.

Fazer alterações adicionais

O modificador de Array é paramétrico, o que significa que é possível fazer alterações no vínculo original ou nos clones após a criação do array. Você pode tentar os seguintes ajustes:
  • Aumentar ou diminuir a espessura dos vínculos

    Quando você ajusta a espessura do vínculo original, os outros clones também são atualizados.

  • Aumentar ou diminuir o comprimento da cadeia

    Utilizar o método de layout Preenchimento assegura que os clones sejam criados ao longo do comprimento da spline. Clones são adicionados ou removidos dinamicamente à medida que você faz alterações na spline. Diminuir o comprimento da spline diminui o número de clones, enquanto aumentar o comprimento da spline aumenta o número de clones.
