Modificador de matriz

• Painel Modify > Faça uma seleção > Lista Modificador > Modificadores do Espaço de Objetos > Array
• Menu Padrão: Faça uma seleção > menu Modificadores > Deformadores Paramétricos > Matriz

O modificador paramétrico Array permite criar matrizes usando quatro métodos Distribution. Seu conjunto de ferramentas expansivo inclui controles de transformação e randomização, além de parâmetros para ajustar IDs de material e dados de UV.

Com um conjunto de ferramentas expansivo e uma localização na pilha, o modificador Array fornece flexibilidade adicional não encontrada no comando Array. O mais importante é que esse modificador é paramétrico, permitindo ajustar parâmetros após uma matriz ter sido criada.

O modificador Array é especialmente útil em contextos de modelagem procedural. Por exemplo, é possível criar uma matriz para modelar rapidamente detalhes ou ornamentos:

• Arestas em uma superfície
• Parafusos em uma asa de avião

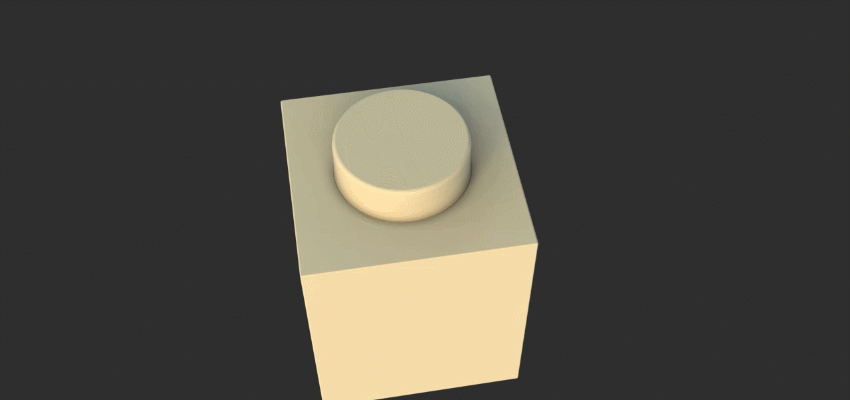

• Tijolos para uma parede

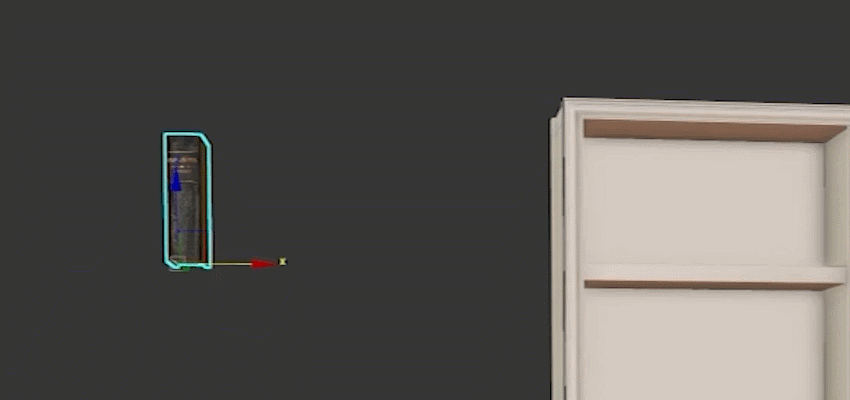

• Livros em uma estante


Quando aplicado a uma malha ou spline, o modificador Array cria clones com base no método Distribution selecionado. Você pode optar por duplicar e distribuir clones usando os métodos a seguir:

• Grade: cria um conjunto uniforme de clones em um layout 1D, 2D ou 3D.
• Radial: cria clones em padrão circular alinhado com o eixo X, Y ou Z.
• Spline: cria clones ao longo de uma spline de destino na sua cena.
• Surface: cria clones nos vértices, centros de face ou centros de aresta de um objeto de destino na sua cena.

Observações e dicas:

Para obter melhores resultados com o modificador Array, tenha em mente estes pontos:

• Problema: Quando é usado o método de Distribuição de spline ou o método de Distribuição de superfície, a clonagem de uma matriz com o uso de Shift + arrastar produz resultados inesperados.

  Após a ação de arrastar, o clone não é colocado na localização do cursor. Em vez disso, ele é colocado na parte superior do objeto de matriz original, dificultando a distinção entre a matriz e o clone.

  Solução: crie um clone da matriz e outro da spline de referência. Selecione o clone da matriz e defina o da spline como sua referência.

• Problema: Quando os objetos usam o modificador Matriz com referências a outros objetos (ou seja, usando o método de Distribuição de spline, o método de Distribuição de superfície ou quando o método de Distribuição de filotaxia está definido para usar uma Spline de distribuição), determinados usos do objeto na matriz podem produzir resultados inesperados.

  Por exemplo, Objetos compostos que usem objetos de matriz como subobjetos ou o modificador Booleano que use o objeto de matriz como operando podem fazer com que os elementos na matriz mudem de posição quando selecionados inicialmente ou quando a spline, a superfície ou o nó modificado pela matriz se movimentar no espaço.

  Solução alternativa: converta o objeto modificado pela matriz em Polígono editável ou Malha editável antes de usá-lo em um objeto Composto ou modificador Booleano.

Procedimentos

Os exemplos de fluxo de trabalho a seguir destacam os diferentes métodos Distribution:

• Método Grid Distribution: criar um conjunto de cadeiras usando o modificador Array
• Método Radial Distribution: criar uma torre de tijolos usando o modificador Array
• Método Spline Distribution: criar uma cadeia usando o modificador Array
• Método Surface Distribution: criar costuras em uma superfície usando o modificador Array
• Método de distribuição Filotaxia: crie uma margarida usando o Modificador de matriz
