Implementação Transformação do Modificador de array

Painel Modify > Faça uma seleção > Lista Modificador > Modificadores do Espaço de Objetos > Array > implementação Transformação
Menu Padrão: Fazer uma seleção > menu Modificadores > Deformadores Paramétricos > Array > implementação Transformação

A implementação Transform do modificador Array fornece controles para ajustar a posição, a rotação e a escala dos clones no array.

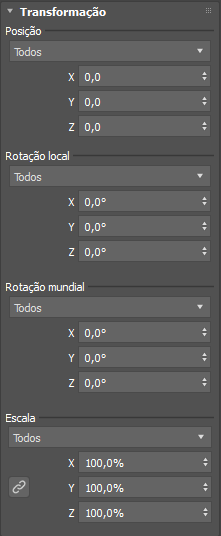

Interface

Position

As seguintes opções de transformação só estão disponíveis quando o método Distribution está definido como Grid. Consulte Implementação Distribution do modificador Array (Grid).

Método Position

Define o método de transformação por posicionamento.

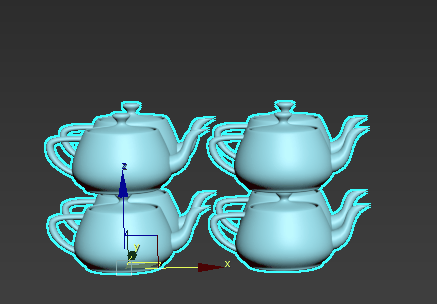

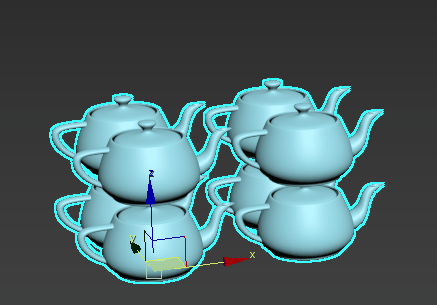

All: Move cada clone até a distância especificada nos parâmetros X, Y e/ou Z. Todos os clones se movem para fora do primeiro.; No exemplo a seguir, os parâmetros X, Y e Z são definidos como 10.

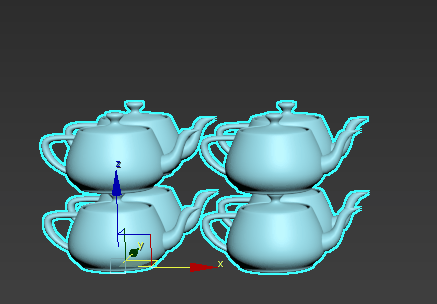

Incremental: Move cada clone sucessivamente até a distância especificada nos parâmetros X, Y e/ou Z.; No exemplo a seguir, os parâmetros X, Y e Z são definidos como 3.

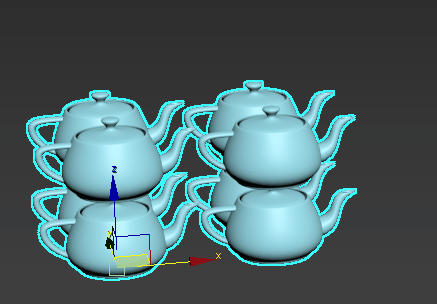

By Axis: Move cada linha na distância especificada nos parâmetros X, Y e/ou Z.; No exemplo a seguir, os parâmetros X, Y e Z são definidos como 10.

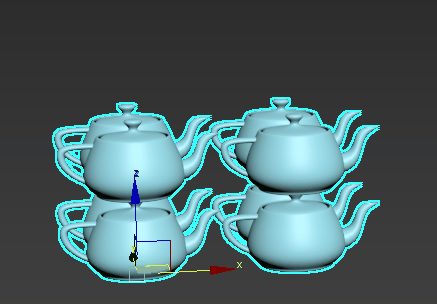

Incremental By Axis: Compõe o deslocamento sucessivamente por linha no eixo especificado; No exemplo a seguir, os parâmetros X, Y e Z são definidos como 10.

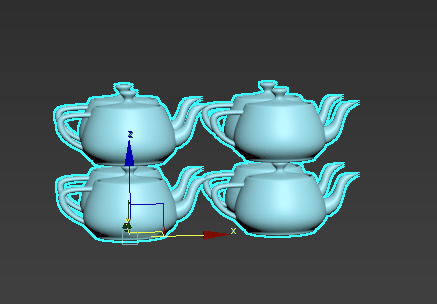

Alternating: Move as linhas a cada duas pela distância especificada nos parâmetros X, Y e/ou Z.; No exemplo a seguir, o parâmetro X é definido como 10.
Z By Y: Move cada linha sucessiva em Y por um determinado valor em Z. Isso é útil para criar lances de escada ou assentos de estádio.; No exemplo a seguir, o parâmetro Z é definido como 10.

X, Y, Z

Utiliza o valor especificado para modificar a posição local do array ao longo do eixo X, Y ou Z. Os valores são medidos em unidades de exibição.

Local Rotation

Método Local Rotation

Define o método de transformação de rotação local.

All (padrão): Rotaciona cada clone em torno de seu eixo local no valor especificado pelos parâmetros X, Y, Z.
Incremental: Rotaciona cada clone em torno de seu eixo local por uma quantidade incremental aditiva especificada pelos parâmetros X, Y, Z.
Por eixo: Essa opção está disponível somente quando o Método de distribuição é definido como Grade.; Rotaciona todos os clones em cada linha por um valor incremental aditivo especificado pelos parâmetros X, Y, Z.
Incremental por eixo: Essa opção está disponível somente quando o Método de distribuição é definido como Grade.; Rotaciona todos os clones em cada linha por um valor incremental especificado pelos parâmetros X, Y, Z.
Alternating: Rotaciona todos os outros clones por um valor especificado pelos parâmetros X, Y, Z.
Random Increment: Rotaciona todos os múltiplos clones da quantidade especificada pelos parâmetros X, Y, Z.
Dica: É possível utilizar esse parâmetro para criar um modo lado a lado não periódico ou minimizar a repetição em elementos lado a lado ao usar o método de distribuição Grade.

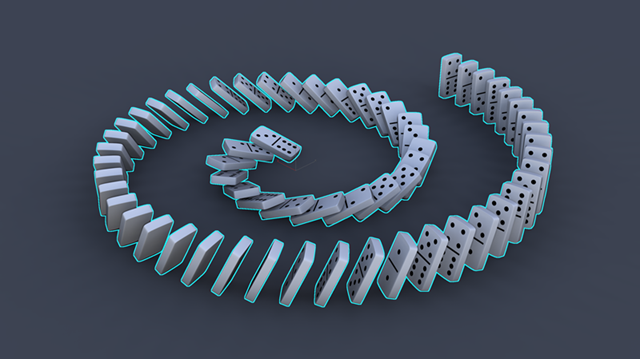

Progressiva: Essa opção está disponível somente quando o Método de distribuição é definido como Radial, Spline ou Filotaxia.; Rotaciona os clones progressivamente. Por exemplo, um valor X de Rotação local de 360 graus não resulta em rotação do primeiro clone, mas o último é rotacionado 360 graus. Cada clone entre eles é rotacionado de forma incremental entre 0 e 360 graus. No exemplo a seguir, a opção Rotação local Y está definida como -72.0, criando um conjunto de peças de dominó em queda.
X, Y, Z: Utiliza os valores especificados para modificar a rotação local do array em torno dos eixos X, Y e/ou Z em graus. Os valores são medidos em unidades de exibição.

World Rotation

As seguintes opções de transformação só estão disponíveis quando o método Distribution está definido como Grid.

Método World Rotation

Define o método de transformação de rotação mundial.

All: Rotaciona todos os clones com base no ponto de giro do objeto original por um valor especificado pelos parâmetros X, Y, Z.
Incremental: Rotaciona todos os clones em um valor incremental com base no ponto de giro do objeto original.
By Axis: Rotaciona todos os clones em uma linha ao longo do eixo especificado.
Incremental By Axis: Gira todos os clones em uma linha de maneira incremental ao longo do eixo especificado em graus.
Bend: Gira todos os clones em uma linha de forma incremental ao longo do eixo especificado em graus, criando uma dobra.
X, Y, Z: Utiliza os valores especificados para modificar a rotação mundial do array em torno dos eixos X, Y e/ou Z em graus. Os valores são medidos em unidades de exibição.

Scale

Método Scale

Define o método de transformação de escala global.

All (padrão): Todos os clones são dimensionados no eixo especificado.
Incremental: Todos os clones são dimensionados de forma incremental no eixo especificado.
By Rings: Esta opção está disponível somente quando o método Distribution é definido como Radial.; Todos os clones em um anel são dimensionados de forma incremental no eixo especificado.
By Rows: Esta opção está disponível somente quando o método Distribution é definido como Radial.; Todos os clones em uma linha são dimensionados de forma incremental no eixo especificado.
By Axis: Esta opção está disponível somente quando o método Distribution é definido como Grid.; Todos os clones em uma linha são dimensionados de forma incremental no eixo especificado.
Alternating: Esta opção está disponível somente quando o método Distribution é definido como Grid.; Dimensiona cada clone alternadamente pelo valor especificado.
Progressiva: Essa opção está disponível somente quando o Método de distribuição é definido como Radial, Spline ou Filotaxia.; Dimensiona os clones progressivamente. Por exemplo, um valor 200% para Escala X não resulta em aumento na escala do primeiro clone, mas o último é dimensionado em 200%. Cada clone entre eles é dimensionado de forma incremental entre 0-200%.
X, Y, Z: Utiliza as porcentagens especificadas para modificar a escala do array ao longo dos eixos X, Y e/ou Z. Os valores são medidos em unidades de exibição.
Scale Link (): Quando habilitada, todos os três eixos são controlados pelo parâmetro do eixo X, facilitando o giro dos clones proporcionalmente.

Radial

As seguintes opções de transformação só estão disponíveis quando o método Distribution está definido como Radial.

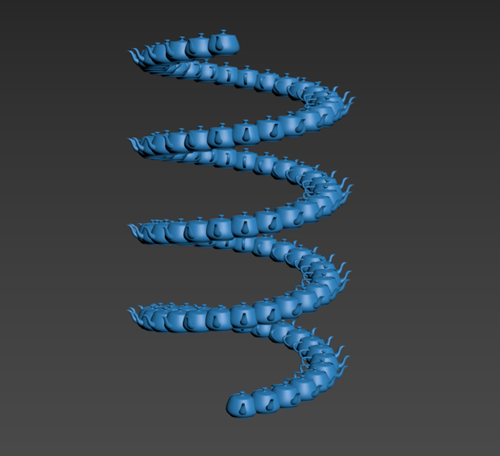

Axial: Move cada clone sucessivamente ao longo do eixo principal do array. Isso pode ser utilizado para criar um padrão helicoidal. No exemplo a seguir, Axial é definido como 40.

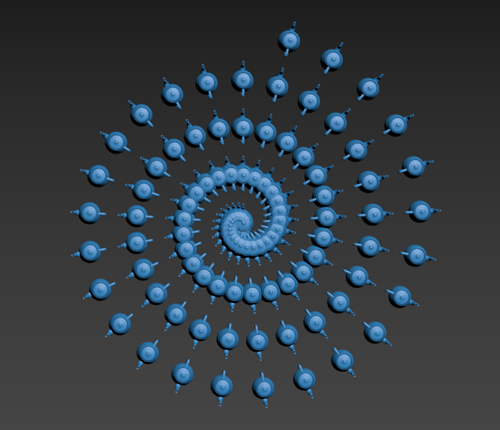

Radial: Move cada clone de forma sucessiva tangencialmente (em direção/para fora) do eixo principal do array. Isso pode ser utilizado para criar um padrão espiral. No exemplo a seguir, Radial é definido como 0.3.
Ring: Move cada anel de clones sucessivamente ao longo do eixo principal do array.
Radial Phase: Gira cada anel ao longo do eixo principal por meio de uma fase, em que o valor 1.0 é igual a 360 graus de rotação.
Ring Phase: Gira em um padrão alternado cada anel do array ao longo do eixo principal por meio de uma fase, em que o valor 1.0 é igual a 360 graus de giro.
