Standardergebnisse für die Elektronikkühlung

Anhand der Ergebnisse einer Elektronikkühlungssimulation können Sie feststellen, ob Ihre Konstruktion realisierbar ist oder ob sie wahrscheinlich überhitzt und versagt. Die Ergebnisse geben die Temperatur an, die die verschiedenen Komponenten wahrscheinlich erreichen werden, und wie sich die von Ihnen modellierten Kühlkörper und Lüfter auf diese Temperaturen auswirken können. Standardergebnisse werden als einzelne Ergebnisse und als kombinierte Ergebnisse dargestellt.

• Der Ordner Ergebnisse enthält Ergebnisse, die sich auf einen bestimmten Aspekt der Analyse beziehen, z. B. Komponententemperatur oder Lufttemperatur
• Der Ordner Kombinierte Ergebnisse zeigt Ergebnisüberlagerungen, sodass Sie beispielsweise sehen können, wie sich die Lufttemperatur und die Komponententemperatur gegenseitig beeinflussen können. Verwenden Sie diese Ergebnisse zusammen mit den einzelnen Ergebnissen, um die Interaktion besser zu verstehen.

Ergebnisname	Beispiel	Zeigt...	Zugriff
Maximale Grenzwerte		Die Komponenten mit in der Studieneinrichtung zugewiesenen Temperaturgrenzwerten und wie nahe sie den maximalen Temperaturgrenzwerten sind.	Browser

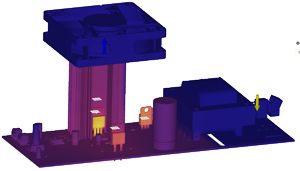

Komponententemperatur		Die Temperatur aller Komponenten im Simulationsmodell.	Browser

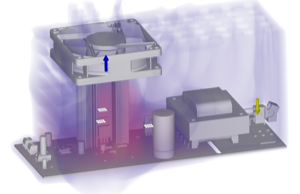

Lufttemperatur		Die Temperatur der Luft, die alle Komponenten im Modellgehäuse umgibt.	Browser

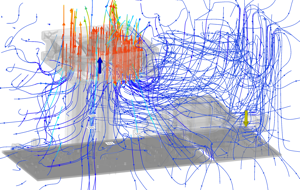

Luftgeschwindigkeit		Die Richtung und Geschwindigkeit der sich im Modellgehäuse bewegenden Luft.	Browser

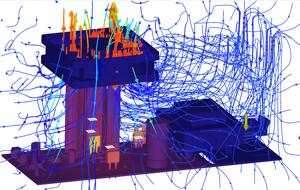

Luftgeschwindigkeit + Komponententemperatur		Sowohl die Richtung und Geschwindigkeit der sich bewegenden Luft im Modellgehäuse als auch die Temperatur der Modellkomponenten.	Browser

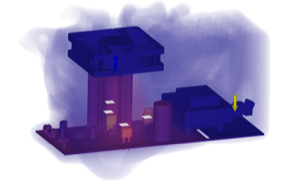

Lufttemperatur + Komponententemperatur		Sowohl die Temperatur der Modellkomponenten als auch die umgebende Luft.	Browser
