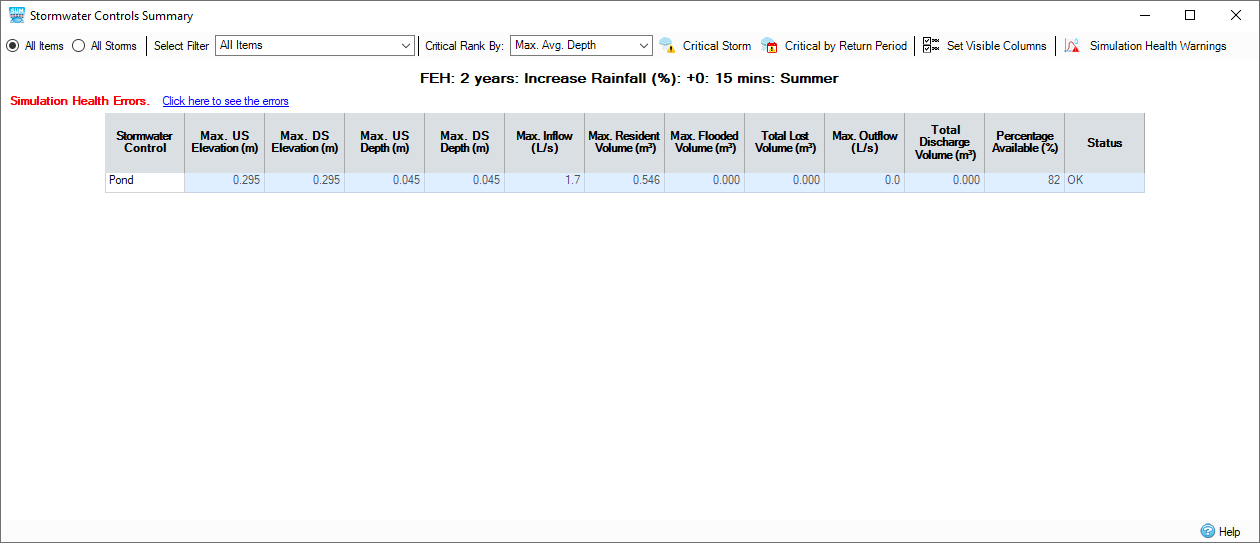

Die Ergebnisse in der Zusammenfassung von Regenwassersteuerungen zeigen eine Übersicht über die Leistung einzelner Regenwassersteuerungen (SWC) in aktuellen Phasen.
Filtern der Ergebnisse
Für Phasen, die nur Basisvolumenstrom- oder Eingabe-Ganglinien enthalten, sind keine Filteroptionen verfügbar.
Wenn das Optionsfeld Alle Elemente ausgewählt ist, zeigt die Zusammenfassung die maximalen ein- und ausgehenden Volumenstromraten sowie Details zu den Volumen für jede Regenwassersteuerung in der Phase für den aktuellen Niederschlag/das aktuelle Ereignis an, wie in der Niederschlagsauswahl in der Statusleiste hervorgehoben. Die Dropdown-Liste Filter auswählen filtert die Ergebnisse, sodass alle Elemente oder ein ausgewählter Fließweg angezeigt werden.
Wenn das Optionsfeld Alle Niederschläge ausgewählt ist, zeigt die Zusammenfassung die maximalen Volumenstromraten in und aus den Regenwassersteuerungen (SWC) an, die in der Dropdown-Liste Element auswählen ausgewählt wurden, sowie Details zu den Volumen für jeden einzelnen Niederschlag. Dies ist besonders nützlich, wenn ein Niederschlag mit mehreren Niederschlagsereignissen in den Analysekriterien ausgewählt wurde.
Auswahl für Kritischer Rang nach
Für Phasen, die nur Basisvolumenstrom- oder Eingabe-Ganglinien enthalten, ist die Option Kritischer Rang nach nicht verfügbar.
Die Dropdown-Liste Kritischer Rang nach ermöglicht die Auswahl einer bestimmten Eigenschaft in der Zusammenfassung, die den kritischen Niederschlag festlegt (siehe unten).
Für ARR19-Niederschlag bestimmt die Option Kritischer Rang nach, welches der zehn ausgeführten Temporalmuster für einen Satz von AEP-Einträgen/zunehmenden Niederschlägen/Niederschlagsdauern den Wert aufweist, der als erstes Temporalmuster über dem Mittelwert (Durchschnitt) der zehn Ergebnisse für die angegebene Eigenschaft liegt.
Beispiel: Es geht um die Eigenschaft für die maximale durchschnittliche Tiefe, und die folgende Tabelle zeigt die Werte für das jeweilige Temporalmuster an:
| Temporalmuster | ||||||||||
|---|---|---|---|---|---|---|---|---|---|---|
| 1 | 2 | 3 | 4 | 5 | 6 | 7 | 8 | 9 | 10 | |
| Max. durchschnittliche Tiefe | 5.5 | 6.2 | 3.1 | 4.5 | 2.6 | 1.5 | 4.87 | 3.65 | 1.56 | 5.56 |
Mittelwert = (5.5 + 6.2 + 3.1 + 4.5 + 2.6 + 1.5 + 4.87 + 3.65 + 1.56 + 5.56) / 10 = 3.904
Das erste Temporalmuster über dem Mittelwert ist das Temporalmuster 4 (4.5), das dann für die kritischen Vergleiche wie unten beschrieben verwendet wird.
Kritischer Niederschlag
Wenn Sie auf diese Option klicken, zeigt der Schalter Kritischer Niederschlag den kritischen Niederschlag wie folgt an:
- Wenn das Optionsfeld Alle Elemente ausgewählt ist, werden der kritische Niederschlag und die entsprechenden Ergebnisse anstelle des ausgewählten Niederschlags für jede Regenwassersteuerung angezeigt.
- Wenn das Optionsfeld Alle Niederschläge ausgewählt ist, wird die Zeile mit dem kritischen Niederschlag für die aktuell ausgewählte Regenwassersteuerung orange hervorgehoben. Bei zwei oder mehr kritischen Niederschlägen wird nur der erste hervorgehoben.
Der kritische Niederschlag für eine Regenwassersteuerung wird als der Niederschlag definiert, der den größten Wert für die ausgewählte Eigenschaft unter Kritischer Rang nach aufweist.
Kritisch nach Wiederkehrperiode
Wenn Sie auf diese Option klicken, zeigt der Schalter Kritisch nach Wiederkehrperiode den kritischen Niederschlag für die Gruppierung Wiederkehrperiode/Zunehmende Niederschläge im Hinblick auf den aktuell ausgewählten Niederschlag an.
Die Gruppierungen für Wiederkehrperiode/zunehmende Niederschläge sehen für die jeweiligen Niederschlagssätze wie folgt aus:
FEH/FSR/Chinesischer Entwurf: Gruppiert nach Wiederkehrperiode und Zunehmende Niederschläge für den aktuellen Niederschlag; Beispiel: Wenn der aktuelle Niederschlag FEH, 5 Jahre, +30 %, 120 Min., Winter lautet, wird der kritische Niederschlag aus allen Ergebnissen für die Niederschlagsdauer (FEH, 5 Jahre, +30 %) ermittelt.
ARR: Gruppiert nach AEP und Zunehmende Niederschläge für den aktuellen Niederschlag; Beispiel: Wenn der aktuelle Niederschlag ARR, 50 %, +30 %, 120 Min. lautet, wird der kritische Niederschlag aus allen Ergebnissen für die Niederschlagsdauer (ARR, 50 %, +30 %) ermittelt.
Desbordes/Bekannt/Benutzerdefiniert: Gruppiert nach Zunehmende Niederschläge für den aktuellen Niederschlag; Beispiel: Wenn der aktuelle Niederschlag Desbordes, 5 Jahre, +10 %, 15 Min. lautet, wird der kritische Niederschlag aus allen Ergebnissen für die Niederschlagsdauer (Desbordes, +10 %) ermittelt.
SCS: Keine Gruppierung; alle SCS-Ergebnisse werden berücksichtigt.
- Wenn das Optionsfeld Alle Elemente ausgewählt ist, werden der kritische Niederschlag und die entsprechenden Ergebnisse anstelle des ausgewählten Niederschlags für jede Regenwassersteuerung angezeigt.
- Wenn das Optionsfeld Alle Niederschläge ausgewählt ist, wird die Zeile mit dem kritischen Niederschlag für die aktuell ausgewählte Regenwassersteuerung orange hervorgehoben. Bei zwei oder mehr kritischen Niederschlägen wird nur der erste hervorgehoben.
Der kritische Niederschlag für eine Regenwassersteuerung wird als der Niederschlag definiert, der den größten Wert für die ausgewählte Eigenschaft unter Kritischer Rang nach aufweist.
Tabellenvoreinstellungen
Felder lassen sich über das Formular für Tabellenvoreinstellungen aktivieren oder deaktivieren, das über den Werkzeugkasten oben im Formular abrufbar ist. Der vollständige Satz an verfügbaren Spalten wird angezeigt, und Sie können die einzelnen Spalten mithilfe der Kontrollkästchen aktivieren oder deaktivieren. Diese Einstellungen werden zwischen Sitzungen gespeichert.
Simulationszustand
Wenn die Analyseergebnisse Probleme beim aktuellen Niederschlag (oder bei einem der Niederschläge, falls kritische/alle Niederschläge angezeigt werden) enthalten, wird oben im Formular eine Meldung angezeigt. Weitere Informationen finden Sie im Abschnitt Simulationszustand.
Darüber hinaus kann auf den Hyperlink für die Simulationszustandswarnung geklickt werden, um die Simulationszustandswarnungen für die aktuelle Phase anzuzeigen.
Ergebnisse
Max. Höhe stromaufwärts: Zeigt den maximalen Wasserstand stromaufwärts (über Bezugspunkt) an, der im Element für das ausgewählte oder angezeigte Niederschlagsereignis erreicht wurde.
Max. Höhe stromabwärts: Zeigt den maximalen Wasserstand stromabwärts (über Bezugspunkt) an, der im Element für das ausgewählte oder angezeigte Niederschlagsereignis erreicht wurde.
Max. durchschnittliche Höhe: Zeigt den maximalen durchschnittlichen Wasserstand (über Bezugspunkt) an, der im Element für das ausgewählte oder angezeigte Niederschlagsereignis erreicht wurde.
Max. Tiefe stromaufwärts: Zeigt die maximale Wassertiefe stromaufwärts (über Basishöhe) an, die im Element für das ausgewählte oder angezeigte Niederschlagsereignis erreicht wurde.
Max. Tiefe stromabwärts: Zeigt die maximale Wassertiefe stromabwärts (über Basishöhe) an, die im Element für das ausgewählte oder angezeigte Niederschlagsereignis erreicht wurde.
Max. durchschnittliche Tiefe: Zeigt die maximale durchschnittliche Wassertiefe (über Basishöhe) an, die im Element für das ausgewählte oder angezeigte Niederschlagsereignis erreicht wurde.
Max. Zufluss: Zeigt den maximalen Zufluss (Summe aller Zuläufe) an, der das Element für das ausgewählte oder angezeigte Niederschlagsereignis erreicht. Dieser Wert schließt keinen Überlaufzufluss ein.
Max. residentes Volumen: Zeigt das maximale Volumen im Element für das ausgewählte oder angezeigte Niederschlagsereignis, einschließlich überflutetem Volumen, an.
Max. überflutetes Volumen: Zeigt das maximale Volumen über der Überschreitungs- oder Überdeckungshöhe im Element für das ausgewählte oder angezeigte Niederschlagsereignis an.
Gesamtes verlorenes Volumen: Zeigt das Gesamtvolumen an, das durch Versickerung verloren gegangen ist.
Max. Geschwindigkeit: Maximale Geschwindigkeit des Volumenstroms durch Drängräben für das ausgewählte oder angezeigte Niederschlagsereignis.
Max. Abfluss: Zeigt den maximalen Abfluss (Summe aller Auslässe) an, der das Element für das ausgewählte oder angezeigte Niederschlagsereignis verlässt. Wenn der Abfluss auf eine Versickerung zurückzuführen ist, wird der effektive Abfluss durch Versickerung mit der folgenden Gleichung berechnet:
Effektiver Abfluss = Versickerungskoeffizient / Sicherheitsfaktor * Fläche
Gesamtabflussvolumen: Zeigt das Gesamtvolumen an, das das Element durch alle Auslässe für das ausgewählte oder angezeigte Niederschlagsereignis verlässt.
Halbe Entleerungsdauer: Maß für die Zeit, die eine Regenwassersteuerung benötigt, um von ihrem maximalen Volumen auf die Hälfte ihrer maximalen Kapazität geleert zu werden, basierend auf den Volumendiagrammen der Regenwassersteuerung. Wenn bei einem Niederschlagsereignis das maximale Volumen in einer Regenwassersteuerung nicht größer als die Hälfte der maximalen Kapazität ist, ist der Wert für Halbe Entleerungsdauer leer.
Prozent verfügbar: Zeigt den Prozentsatz des verfügbaren Gesamtvolumens der Regenwassersteuerung oberhalb des maximalen Wasserstands (gemessen bis zur Überschreitungshöhe) an.
Negative Werte
Wird eine Regenwassersteuerung überflutet, wird ein negativer Wert angezeigt, um den Prozentsatz des Überflutungsvolumens anzugeben. Dies ist ein Hinweis auf den Speicherbedarf, doch beachten Sie, dass die Bereitstellung eines so großen zusätzlichen Speichers die Überflutung möglicherweise nur um einen Bruchteil des erforderlichen Werts reduziert, da mehr Wasser stromaufwärts fließen kann.
Alle numerischen Spalten werden je nach Einheit mit einer vorgegebenen Anzahl von Dezimalstellen angezeigt. Wenn Sie mehr oder weniger Dezimalstellen sehen möchten, können Sie im Kontextmenü die Option Dezimalstellen erhöhen oder Dezimalstellen verringern auswählen. Diese Einstellung wird zwischen Sitzungen nicht gespeichert.
Status: Basierend auf der Höhe in der Regenwassersteuerung wird der folgende Status angezeigt:
- OK: Die Höhe liegt unter der Überschreitungshöhe abzüglich Freibord.
- Hochwasserrisiko: Die Höhe liegt unter der Überschreitungshöhe, aber innerhalb des Freibords.
- Hochwasser: Die Höhe liegt über der Überschreitungshöhe.
