Ver el código CN durante la simulación

1. En el Navegador, seleccione la configuración de fresado o las operaciones individuales que desea simular.

   Sugerencia: Mantenga pulsada la tecla Ctrl para seleccionar varias operaciones.

2. En la barra de herramientas del espacio de trabajo Fabricación, haga clic en Acciones > Simular con máquina .

   Se abre el cuadro de diálogo Simular con máquina y se abre el entorno contextual Simulación, por lo que se reemplazan todas las fichas del espacio de trabajo Fabricación.

3. En la barra de herramientas del entorno contextual Simulación, haga clic en Información > Código CN .

   Se abre el cuadro de diálogo Código CN.

4. Utilice los controles del reproductor y la secuencia temporal para navegar por la simulación.

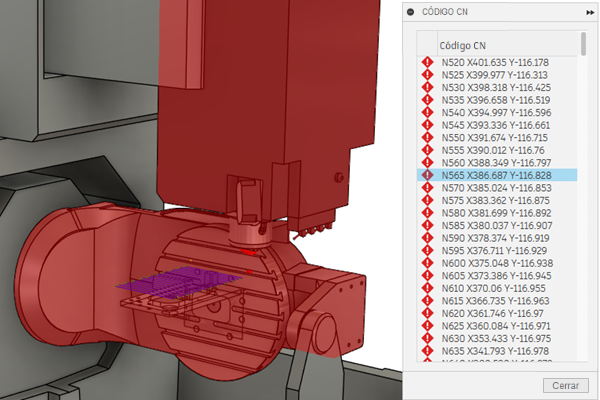

   A medida que se ejecuta la simulación, la línea específica del código CN que se está simulando aparece resaltada en el cuadro de diálogo Código CN.

   Si Fusion detecta algún problema de simulación, muestra un icono junto a la línea de código CN:

   • Varios errores o varias incidencias que contienen al menos un error.
   • Varias advertencias.
   • Colisión.
   • Despeje de los ejes de la máquina.
   • Retracción y reconfiguración de la máquina.
   • Parte de corte de la herramienta ha contactado con el material durante un movimiento rápido.

5. (Opcional) Para saltar a un punto específico de la simulación, haga clic en una línea de código CN en el cuadro de diálogo.

   Sugerencia: Haga clic con el botón derecho en la línea y seleccione Copiar código CN seleccionado para copiar en el portapapeles.

Utilice las otras opciones de la barra de herramientas y del cuadro de diálogo para controlar la visibilidad de la herramienta, la máquina, las rutas de herramienta y el material durante la simulación, así como para comprobar si hay incidencias de simulación.
