La interfaz de Civil 3D®, conocida como InfoDrainage™ para Civil 3D, está diseñada para permitir a los ingenieros intercambiar información con InfoDrainage mediante la importación y exportación de redes de drenaje en Civil 3D. Consulte Requisitos del sistema para obtener información sobre las versiones admitidas.
Un diseño creado en InfoDrainage se puede importar en Civil 3D como una red de tuberías para las tuberías y las uniones, con otros tipos de conexión y controles de aguas pluviales creados también en el dibujo como elementos 3D.
De igual forma, una red de tuberías creada en Civil 3D se puede exportar a InfoDrainage para ajustar su tamaño y analizarla antes de volver a importar el diseño final.
El software reconocerá sus propios datos, por lo que se mantendrá la información en caso de que se requieran varias iteraciones de diseño, como suele suceder en algunos desarrollos.
Instalación
- Si ha instalado InfoDrainage con el sistema Innovyze, este módulo de extensión para Civil 3D es un componente opcional y debe instalarse por separado. Puede descargar el módulo desde la página de descarga de InfoDrainage en el portal de soporte de Innovyze. Consulte Instalación de InfoDrainage para Civil 3D para obtener instrucciones de instalación.
- Si ha instalado InfoDrainage con el sistema de Autodesk, este módulo de extensión se instala por defecto como parte del instalador (excepto en el caso de la licencia estándar), siempre que tenga Civil 3D en el equipo, por lo que no es necesario realizar ninguna acción adicional para este caso. Si no está instalado, puede descargar el módulo de extensión desde la aplicación de escritorio de Autodesk (ADA).
Soporte de AutoCAD®
Este módulo de extensión de InfoDrainage está diseñado para funcionar solo con Civil 3D, ya que utiliza todas las redes 3D que proporciona. InfoDrainage continúa con la importación y la exportación de información de CAD desde/hasta DWG/DXF.
Para empezar

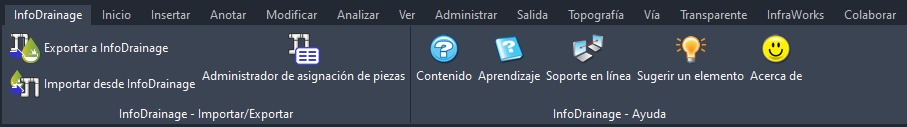

Una vez instalado, el módulo de extensión se añadirá automáticamente a la cinta de opciones necesaria cuando se inicie Autodesk® Civil 3D. Esto proporcionará la siguiente cinta de opciones:
Los comandos son los siguientes:
Exportar a InfoDrainage : exporte una o varias redes de tuberías del dibujo a un archivo IDDX para su uso en InfoDrainage.
Importar desde InfoDrainage: importe una o varias fases como redes de tuberías en el dibujo.
Administrador de asignación de piezas: visualice las asignaciones que se utilizarán para importar o exportar la información.
Contenido: abre la página de contenido de la Ayuda de InfoDrainage for Civil3D.
Aprendizaje: consulte la sección de aprendizaje InfoDrainage for Civil3D de la Ayuda.
Soporte en línea: proporciona un vínculo a nuestro portal de soporte para que se puedan registrar y ver los tiques de soporte.
Sugerir una característica proporciona un vínculo al portal de comentarios de Autodesk Water.
Acerca de: el formulario "Acerca de" del software que proporciona información sobre la versión del software y la licencia que se está utilizando.
Selección de licencias: abre el selector de licencias.
También puede ejecutar los comandos introduciendo lo siguiente en la ventana del editor
| Función | Comando |
| Exportar a InfoDrainage | INID_ExportToInfoDrainage |
| Importar desde InfoDrainage | INID_ImportFromInfoDrainage |
| Administrador de asignación de piezas |
INID_PartMappingManager |
| Contenido |
INID_HelpContents |
| Aprendizaje |
INID_Tutorial |
| Soporte en línea |
INID_OnlineSupport |
| Sugerir un elemento |
INID_SuggestAFeature |
| Acerca de |
INID_About |
| Selección de licencias | INID_LicenseSelection |
Idiomas admitidos
En las versiones en francés, alemán, japonés y español de Civil 3D, la cinta de opciones de InfoDrainage for Civil 3D se traducirá; de lo contrario, se mostrará en inglés.
