Didacticiel : Refroidissement des appareils électroniques

Ce didacticiel utilise une analyse Refroidissement des appareils électroniques pour comparer différents modèles de simulation, chacun avec des modifications différentes, afin de voir comment les dissipateurs thermiques et les ventilateurs peuvent être utilisés pour réduire la température des composants dans un boîtier d’alimentation.

Ce modèle a été créé dans l’espace de travail Électronique et les matériaux affectés dans cet espace de travail sont appliqués automatiquement aux composants du modèle dans l’espace de travail Simulation. Pour plus de simplicité, le modèle possède déjà deux dissipateurs thermiques et un ventilateur, qui ont été retirés.

Au cours de ce didacticiel, vous avez effectué les tâches suivantes :

• Créer une étude de refroidissement des appareils électroniques et définir ses paramètres sans dissipateur thermique

• Cloner le modèle Simulation et rétablir un dissipateur thermique

• Cloner le nouveau modèle Simulation et rétablir le 2e régulateur et le dissipateur thermique

• Cloner le dernier modèle Simulation et rétablir le ventilateur, en créant deux études afin de déterminer s’il faut faire pénétrer l’air dans le boîtier ou l’expulser

• Comparer les résultats

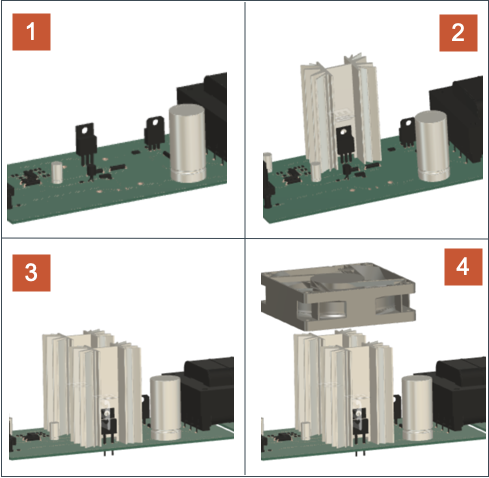

  Carte d’alimentation et boîtier avec 1. Pas de dissipateur thermique, 2. Un dissipateur thermique, 3. Deux dissipateurs thermiques, 4. Deux dissipateurs thermiques et un ventilateur.

Conditions préalables

• Pour terminer ce didacticiel, votre compte Autodesk nécessite suffisamment de jetons pour exécuter l’analyse, ou un abonnement actif à Fusion Simulation Extension.
