На сервере Vault хранятся файлы проекта и их метаданные, образующие хранилище. Управление этими данными выполняется с помощью Microsoft SQL Server 2005 или 2008 Express, упрощенной версии реляционной базы данных Microsoft SQL Server 2005 или 2008. Серверная часть приложения может быть установлена как на сервере, так и на рабочей станции, к которой имеется общий доступ. Также существует вариант установки на отдельную рабочую станцию, куда устанавливаются вместе серверная и клиентская части программы.
Сервер Vault

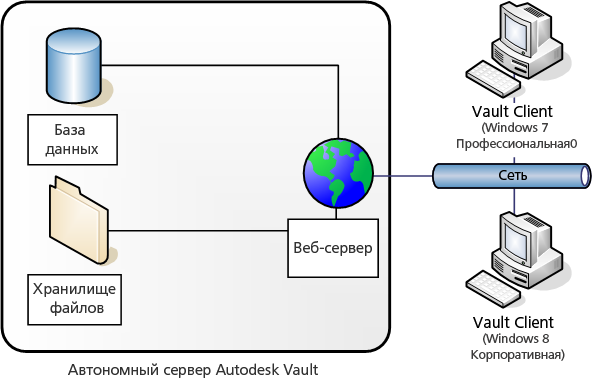

Сервер Vault состоит из трех компонентов: веб-сервера, базы данных и хранилища файлов. На следующем рисунке показана стандартная конфигурация компонентов.
Сервер базы данных
- Microsoft SQL Server 2008 Enterprise с пакетом обновления 2
- Microsoft SQL Server 2008 Standard с пакетом обновления 2
- Microsoft SQL Server 2008 Express R2
- Microsoft SQL Server 2008 Enterprise R2
- Microsoft SQL Server 2008 Standard R2
Хранилище файлов
Файловое хранилище и сервер баз данных работают вместе. База данных предоставляет индексную информацию о расположении файлов. Хранилище файлов представляет собой безопасное расположение на сервере, в котором содержатся файлы.
Веб-сервер
Для программы Autodesk Data Management Server требуется установить службы Microsoft Internet Information Services (IIS).
Сервер Autodesk Vault представляет собой веб-приложение, использующее службы для управления взаимодействием клиентов и сервера с веб-службами. Взаимодействие между клиентами и сервером выполняется так же, как и взаимодействие с сайтом в сети Интернет. Веб-службы используют стандартные методы HTTP и по умолчанию осуществляют обмен данными через порт веб-сервера 80. Для многопользовательских конфигураций требуются службы Microsoft IIS.
Прокси-сервер
Прокси-сервер переадресует запросы от клиентских компьютеров на другие серверы. В некоторых сетях все клиентские компьютеры должны использовать прокси-сервер при обращении к веб-службам.
Если сеть использует прокси-сервер, то его можно настроить на использование имени узла или на пропуск прокси-сервера клиентов узла.
Консоль Autodesk Data Management Server Console
Выполняйте все операции по обслуживанию баз данных и хранилищ файлов с помощью консоли Autodesk Data Management Server Console. Консоль представляет собой интерфейс, позволяющий администратору обслуживать хранилища файлов и базы данных Vault. К задачам относится резервное копирование и восстановление данных, создание и управление хранилищами, перемещение баз данных и удаление старых данных. Консоль сервера можно также использовать для подключения, отключения Библиотек компонентов для Autodesk Inventor и управления ими.
Утилиты администрирования консоли сервера также доступны из командной строки. Кроме того, командную строку и сценарии можно использовать для создания пользовательских расписаний и автоматических задач обслуживания.
На главном виде показаны хранилища, узлы и библиотеки, связанные с сервером.
Войдите в консоль сервера с учетной записью хранилища, для которой назначена роль администратора. Для выполнения обслуживания хранилища в полном объеме необходимо также обладать привилегиями администратора SQL.
Основной вид консоли Autodesk Data Management Server
В панели навигации перечислены библиотеки и хранилища, доступные на сервере Autodesk Vault, а также доступные узлы. Управление узлами, хранилищами и библиотеками осуществляется с помощью консоли Autodesk Data Management Server Console.
Обзор сервера Autodesk Vault
- В панели навигации щелкните самый верхний узел.
Здесь отображается итоговая статистика по серверу Vault. Она включает:
- имя компьютера, на котором установлен сервер
- число дней с последнего полного резервного копирования и последнего инкрементного резервного копирования
- число хранилищ на сервере
- количество хранилищ, включенных на этом узле
- количество Библиотек компонентов на сервере (не применяется к версии AutoCAD Civil 3D)
- суммарное место, используемое хранилищами
- объем пространства, используемого для Библиотек компонентов (не применяется к версии AutoCAD Civil 3D)
- место, используемое хранилищем файлов
- общий объем пространства, используемого сервером Vault
Общие сведения о рабочих группах
- Щелкните элемент "Рабочие группы" на панели навигации.
Отображается статус и свойства всех узлов и хранилищ каждого узла. В одноузловой среде отображается только текущий узел. Консоль сервера можно использовать для редактирования свойств локального сервера и некоторых свойств удаленного сервера. Для каждого доступного узла отображается следующая информация.
- "Имя сервера" - имя компьютера, на котором расположен сервер Autodesk Vault на узле.
- Описание – краткое описание для узла. Это свойство можно редактировать для любого узла.
- Местоположение хранилища файлов – путь хранилища файлов на этом узле. Это свойство можно редактировать только для локального узла.
- Хранилище – имя хранилища данного узла.
- Статус хранилища – указывается, включено или выключено хранилище. В многоузловой среде доступ к включенным хранилищам возможен и для других узлов. Это свойство можно редактировать только для локального узла.
- Тип репликации – указывается, включена ли автоматическая репликация, и выбрано ли для нее ежедневное расписание или определенный интервал. Это свойство можно редактировать только для локального узла.
- Последняя репликация – дата самой последней репликации.
- Следующая репликация – дата следующей запланированной репликации.
- "Файлы/размер" - количество и размер файлов, не реплицируемых в текущее хранилище.
- Статус узла – указывается, доступен ли узел в настоящий момент.
Чтобы организовать сводку по узлу в определенный столбец, перетащите заголовок столбца в область группировки.
Сводка по узлам
- В панели навигации щелкните имя веб-узла в узле рабочих групп.
Отображается статус и свойства всех узлов и хранилищ каждого узла. В одноузловой среде отображается только текущий узел. Консоль сервера можно использовать для редактирования свойств локального сервера и некоторых свойств удаленного сервера. Для каждого доступного узла отображается следующая информация.
- "Имя сервера" - имя компьютера, на котором расположен сервер Autodesk Vault на узле.
- Описание – краткое описание для узла. Это свойство можно редактировать для любого узла.
- Местоположение хранилища файлов – путь хранилища файлов на этом узле. Это свойство можно редактировать только для локального узла.
- Хранилище – имя хранилища данного узла.
- Статус хранилища – указывается, включено или выключено хранилище. В многоузловой среде доступ к включенным хранилищам возможен и для других узлов. Это свойство можно редактировать только для локального узла.
- Тип репликации – указывается, включена ли автоматическая репликация, и выбрано ли для нее ежедневное расписание или определенный интервал. Это свойство можно редактировать только для локального узла.
- Последняя репликация – дата самой последней репликации.
- Следующая репликация – дата следующей запланированной репликации.
- "Файлы/размер" — количество и размер файлов, не реплицируемых в текущее хранилище.
- Статус узла – указывается, доступен ли узел в настоящий момент.
Чтобы организовать сводку по узлу в определенный столбец, перетащите заголовок столбца в область группировки.
Обзор хранилищ
- На панели навигации выберите "Хранилища".
Здесь отображается итоговая статистика по серверу Vault. Она включает:
- число хранилищ на сервере
- количество хранилищ, включенных на этом узле
- суммарное место, используемое хранилищами
- место, используемое хранилищем файлов Прим.: В этот расчет не включаются неперемещенные хранилища. Некоторые хранилища, созданные ранее версии 3.0, могут содержать в хранилище файлов отмененные файлы. Эти файлы могут существовать в хранилище файлов, но не иметь записи в базе данных. В общем размере хранилища файлов эти файлы учитываются.
- общий объем пространства, используемого сервером Vault
Обзор конкретного хранилища
- На панели навигации выберите хранилище в папке "Хранилища".
Будут отображены сводные данные для этого хранилища. Они включают:
- дату создания хранилища
- имя учетной записи пользователя, создавшего это хранилище
- версия сервера Autodesk Vault, использованного для создания хранилища
- местонахождение хранилища файлов
- число файлов в хранилище файлов
- суммарное место, занятое базой данных хранилища
- место, используемое хранилищем файлов
- максимальное число версий для любого файла
- среднее число версий по всем файлам хранилища
- рекомендуется дефрагментация базы данных или нет
Резюме библиотеки
- На панели навигации выберите "Библиотеки".
Появится статистика по библиотекам, хранящимся на сервере Vault. Она включает:
- число библиотек компонентов на сервере
- место, занятое библиотеками компонентов
Обзор определенной библиотеки
- На панели навигации выберите библиотеку в папке "Библиотеки".
Будут отображены краткие сведения для выбранной библиотеки. Статистика включает следующие данные:
- отображаемое имя библиотеки;
- сведения о переносе библиотеки;
- имя файла базы данных;
- раздел, к которому принадлежит библиотека (например, Autodesk Inventor 14, Autodesk Inventor 2008, Autodesk Inventor 2010);
- дата создания библиотеки;
- имя учетной записи пользователя, создавшего библиотеку;
- общий объем, занимаемый базой данных библиотеки;
- права для чтения/записи библиотеки (чтение или чтение и запись);
- рекомендуется дефрагментация базы данных или нет
Обзор управления
- Выберите "Управление" на панели навигации.
Появится статистика по типам журналов, хранящихся на сервере Vault. Это следующие типы:
- Журналы консоли
- Журналы сервера
- Журналы электронной почты
Обзор определенных журналов
- На панели навигации выберите группу журналов в папке "Управление". Появится список последних журналов для выбранной группы.
- Выберите отдельный журнал. Просмотрите статистику по этому журналу.
Вход в консоль Autodesk Data Management Server Console
Вход осуществляется с учетной записью, у которой есть права администратора хранилища. По умолчанию используются следующие учетные данные администратора:
- Имя пользователя: Администратор
- Пароль: [оставьте пустым]
- В меню "Пуск" Windows® выберите "Программы" ► "Autodesk" ► "Autodesk Data Management" ► "Autodesk (Server Console)".
После этого открывается диалоговое окно "Вход".
- Введите имя пользователя для учетной записи администратора хранилища.
- Введите пароль для учетной записи администратора хранилища.
- При наличии учетной записи Active Directory (Microsoft Windows) можно войти на сервер Autodesk Vault с использованием учетных данных Microsoft Windows. Установите флажок "Проверка подлинности Windows". Прим.: Этот параметр доступен только для Autodesk Vault Professional и Collaboration.
- Проверка подлинности Windows доступна только для доменов Active Directory.
- Если проверка подлинности Windows не используется, необходима действительная учетная запись сервера Audodesk Vault.
Прим.: Если проверка подлинности Windows включена, в поле "Имя пользователя" отображается имя домена с именем пользователя Windows. Имя пользователя и пароль нельзя изменить. - Нажмите "ОК".
