Relazioni di assieme

Nell'area di lavoro Progettazione di Fusion è possibile creare diversi tipi di relazioni tra i componenti per definire la loro posizione relativa, i gradi di libertà e il movimento in un assieme.

Utilizzare i seguenti utensili nel gruppo Progettazione > Assieme per creare e modificare le relazioni tra i componenti:

• Vincola componenti : vincolare la geometria per posizionare due o più componenti l'uno rispetto all'altro, ridurre i gradi di libertà nell'assieme e creare una relazione di vincolo tra i componenti convolti.
• Giunto : crea un giunto tra componenti non ancora posizionati l'uno rispetto all'altro.
• Giunto come costruito : crea un giunto tra componenti già posizionati l'uno rispetto all'altro.
• Origine del giunto : consente di creare e posizionare un sistema di coordinate su un componente che è possibile utilizzare per definire in seguito una relazione assieme.
• Gruppo rigido : consente di bloccare insieme i componenti in modo che si spostino insieme in un assieme.
• Relazione tangente : crea una relazione di tangenza tra una faccia in un componente e un gruppo di facce collegate in un altro componente all'interno di un assieme.
• Aziona giunti : consente di modificare gli input di movimento del giunto, ad esempio l'angolo di rotazione e la distanza, per controllare i gradi di libertà.
• Collegamento movimento : collega il movimento di due giunti.

Quando si crea una nuova relazione tra componenti, questa viene visualizzata nella cartella Browser > Relazioni.

Vincoli di assieme

Un vincolo è una relazione di assieme che vincola la geometria per posizionare due o più componenti l'uno rispetto all'altro.

Utilizzare i vincoli per bloccare i gradi di libertà disponibili (DOF) e ridurre la complessità delle relazioni tra componenti. È possibile creare più vincoli alla volta per creare un gruppo.

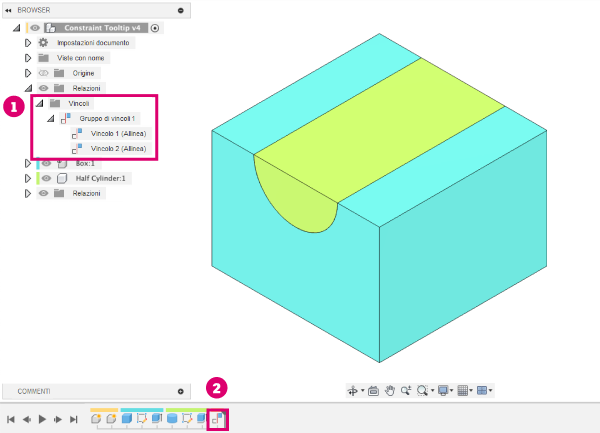

Punti di accesso ai vincoli

Sono disponibili due punti di accesso in cui è possibile interagire con vincoli di assieme:

1. Nel Browser, all'interno della cartella Relazioni > Vincoli.
2. Nella Timeline.

Giunti

Un giunto è una relazione di assieme meccanica che definisce la posizione relativa e il movimento tra due componenti in un assieme. Utilizzare le Origini del giunto (sistemi di coordinate personalizzati) per eseguire lo snap dei componenti insieme.

Durante la progettazione di un assieme con componenti mobili, la simulazione del movimento è una parte importante del processo di prototipazione.

In Fusion, le relazioni di assieme riducono la complessità delle relazioni tra i componenti, aiutando a concentrarsi su ciò che i componenti possono fare, invece che su ciò che non possono fare. Questo metodo è diverso da altri approcci, quali vincoli o coincidenze, che bloccano i gradi di libertà disponibili (GDL) per limitare il movimento. Ciò richiede la comprensione delle nozioni di matematica e fisica di base coinvolte per garantire che i componenti di un assieme si muovano nel modo desiderato.

Al contrario, i giunti definiscono il movimento tra i componenti e lasciano aperti solo i gradi di libertà necessari per creare tale movimento. In questo modo non sarà necessario possedere nozioni sui principi fisici sottesi e la correlazione tra il movimento e il risultato sarà più evidente.

Punti di accesso ai giunti

Sono disponibili tre punti di accesso in cui è possibile interagire con i giunti creati in un assieme:

1. Nel Browser, all'interno della cartella Relazioni > Giunti.
2. Nell'Area grafica, direttamente sui componenti, indicati dalle icone del tipo di giunto.
3. Nella Timeline.

È possibile fare clic con il pulsante destro del mouse su qualsiasi giunto esistente nell'area grafica o nel browser e utilizzare i seguenti utensili aggiuntivi per modificarlo:

• Modifica giunto: apre la finestra di dialogo Modifica giunto e consente di modificare tutte le impostazioni associate al giunto.
• Modifica limiti dei giunti: apre la finestra di dialogo Modifica limiti dei giunti e consente di modificare i limiti minimo, massimo e residuo del giunto.
• Blocca: blocca la posizione corrente e le impostazioni del giunto.
• Sopprimi: rimuove temporaneamente il giunto per impedirgli di agire sui componenti.
• Anima giunto: consente di animare il singolo giunto.
• Anima modello: anima tutti i giunti nell'assieme.
