Impostazione: riferimenti

I parametri di impostazione comuni per il tipo di operazione di lavorazione, l'orientamento e l'origine del modello, la selezione dispositivo di fissaggio, le specifiche del materiale grezzo e la post-elaborazione sono configurati nella finestra di dialogo dell'operazione Setup.

Produzione > Setup > Nuovo setup

Un setup definisce l'oggetto della lavorazione e la modalità di lavorazione. È la prima cosa che viene creata nell'area di lavoro Produzione e viene utilizzata per contenere operazioni di produzione.

In generale, per la lavorazione sottrattiva, quando si crea un'impostazione, si specifica:

La macchina e tipo di operazione da utilizzare
Il modello che rappresenta la parte da lavorare
L'orientamento e la posizione di origine del sistema di coordinate globali
Il materiale grezzo residuo per definire le dimensioni e le quote del pezzo di lavoro
Selezione del post-processor

Importante: Per Additivo non è necessario specificare il sistema di coordinate globali, il materiale grezzo o qualsiasi impostazione di post-elaborazione, ma occorre invece specificare il modo in cui le parti vengono disposte sulla piattaforma di costruzione.

Impostazioni scheda Setup

Macchina

L'opzione Seleziona consente di accedere alla Libreria macchine in cui è possibile selezionare una macchina. Se si seleziona una macchina, viene selezionato automaticamente il Tipo di operazione.

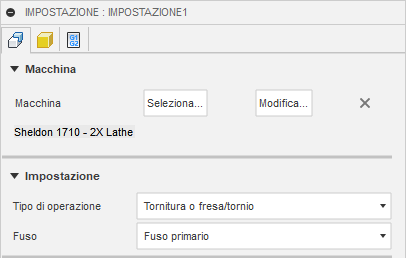

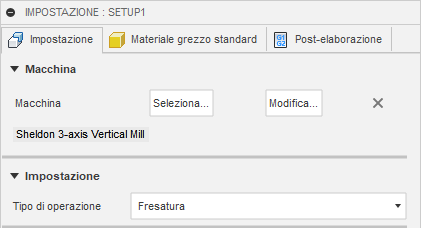

Macchina di fresatura selezionata. Tipo di operazione è Fresatura	Macchina di tornitura selezionata. Tipo di operazione è Tornitura o fresa/tornio

Tipo di operazione

Il Tipo di operazione determina quali percorsi utensile saranno disponibili. Se non si seleziona una macchina dalla Libreria macchine, si può selezionare manualmente il Tipo di operazione.



Fresatura Frese a 2-5 assi	Tornitura o fresa/tornio Torni a 2-5 assi	Taglio Al plasma, waterjet o laser	Additivo Stampa 3D

Tipo di operazione - Tornitura o fresa/tornio

Tornitura o fresa/tornio è per torni a 2 assi standard, torni con lavorazione in tempo reale e configurazioni fresa/tornio. Questo include le impostazioni per torni a più mandrini.

Mandrino

Per macchine con più mandrini. Specifica il tipo di fuso programmato in questo Setup.

Mandrino primario
Fuso secondario

Impostazioni sistema di coordinate globali (WCS)

WCS consente di impostare il piano XY di lavoro e l'orientamento dell'asse del fuso Z. Il processo di lavorazione determina l'orientamento della parte, la direzione dell'asse e la posizione zero della parte. Selezionare il processo sottostante per ulteriori informazioni.



Fresatura Frese a 2-5 assi	Tornitura o fresa/tornio Torni a 2-5 assi	Taglio Al plasma, waterjet o laser	Additivo Stampa 3D

Per ulteriori informazioni, guardare il video Impostazione di un progetto collaborativo per una progettazione distribuita.
