Visualizzazione dei risultati di uno studio Simulazione del processo

Fusion Manufacturing Extension

Questa lavorazione fa parte di un'estensione. Le estensioni sono un modo flessibile per accedere a funzionalità aggiuntive in Fusion. Ulteriori informazioni.

Dopo la risoluzione dello studio Simulazione del processo, visualizzare e analizzare i risultati simulati.

  1. Se l'ambiente contestuale Risultati non è aperto:

    1. Nel Browser, accertarsi che lo studio Simulazione del processo di cui si desidera visualizzare i risultati sia attivo.

    2. Nella barra degli strumenti dell'area di lavoro Produzione, fare clic su Additivo > Simulazione del processo > Vista risultati results view icon.

      Viene aperto l'ambiente contestuale Risultati e mostrata la mesh della parte colorata in base al tipo di risultati attivi.

  2. Nell'area grafica, accanto alla legenda a colori, selezionare il tipo di risultati da visualizzare:

    drop-down menu

  3. Se viene visualizzato Spostamento, Tipo di struttura, Rischio rivestimento locale o Temperatura layer intermedio, utilizzare i controlli nella parte inferiore dell'area grafica per eseguire la simulazione.

    simulation player controls

  4. Se viene visualizzato Spostamento o Temperatura layer intermedio, immettere un Fattore di scala compreso tra 0 e 100 per la deformazione visiva.

    scale factor

    Il valore di default 1 mostra la deformazione prevista; un valore 0 rimuove tutta la deformazione; un valore maggiore di 1 mostra una deformazione esagerata.

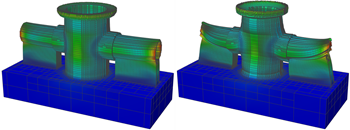

    warpage example

    Deformazione esagerata utilizzando un fattore di scala di 10 (a sinistra) e 50 (a destra).

    Suggerimento: Modificare Intensità per visualizzare solo i componenti X, Y o Z dello spostamento. Passare da Locale a Globale per modificare l'intervallo della legenda dei colori.
  5. Passaggi facoltativi:

    • Per passare dalla visualizzazione all'occultamento degli spigoli degli elementi mesh nei risultati simulati, fare clic su Modifica > Attiva/disattiva spigoli elemento toggle element edges icon.

    • Per passare dalla visualizzazione all'occultamento delle posizioni minima e massima per il risultato attualmente selezionato, fare clic su Modifica > Attiva/disattiva punti di indagine min/max toggle min/max probes icon.

    • Per aprire la posizione della cartella in cui sono archiviati i file dei risultati dello studio Simulazione del processo, fare clic su Modifica > Apri cartella risultati open folder icon.

    • Per aggiungere un corpo mesh al modello di produzione che compensa automaticamente lo spostamento previsto dallo studio Simulazione del processo, fare clic su Modifica > Crea corpo mesh compensato create compensated mesh body icon.

    • Per esportare un file STL che compensa automaticamente lo spostamento previsto dallo studio Simulazione del processo, fare clic su Azioni > Esporta STL compensato export compensated stl icon.

    • Per esportare un file STL della parte deformata come previsto dallo studio Simulazione del processo, fare clic su Azioni > Esporta STL deformato export warped stl icon.

    • Per esportare un file 3MF di spostamento contraddistinto dal colore della parte deformata come previsto dallo studio Simulazione del processo, fare clic su Azioni > Esporta 3MF a colori export color 3mf icon.

  6. Fare clic su Termina risultati finish results icon per chiudere l'ambiente contestuale.

Suggerimento: È necessaria una mesh sufficientemente fine per garantire che i risultati simulati siano accurati. Continuare a risolvere la simulazione del processo additivo con mesh progressivamente più fini fino a raggiungere la convergenza.
Nota: Questa lavorazione è disponibile solo quando si seleziona una macchina con funzionalità MPBF additive.
