旋盤面取り加工法

旋盤面取りツールパス加工法は、デザインで面取りされていないシャープ エッジを面取りし、パーツに装飾フィーチャまたは機能フィーチャを作成します。

[面取り延長]、[面取り幅]、[面取り角度]を制御することができます。[面取り延長]ボックスは、面取りされたエッジを越えてツールパスを延長し、クリアランスを確保するための距離を定義します。一般的な面取り角度は、45 度と 60 度です。

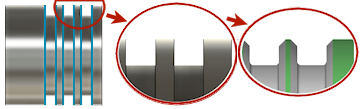

外側エッジの旋盤面取り

より深い面取りを加工するには、[複数パス]を指定します。複数パスで面取りを旋盤すると、工具負荷は単一パスの場合よりも小さくなります。複数パスを使用すると、工具の寿命を延長することはできますが、より長い加工時間が必要になる可能性があります。
