旋盤溝切り加工法

旋盤溝切り加工法は、ストックを除去してパーツに溝を作成します。溝は狭いチャネルで、要件に応じてさまざまな形やサイズがあります。

[モード]

溝は、パーツの外径(OD)と内径(ID)に作成することができます。それぞれ、外側溝切りと内側溝切りと呼ばれます。

工具方向を調整して、角度のある領域に溝を作成します。

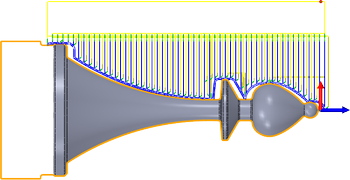

外径、面、角度付き領域の旋盤溝切り。

粗取りパスと仕上げパス

旋盤溝切りツールパスには、粗取りと仕上げの切削を含めることができます。[溝]ダイアログの[パス]タブで切削を指定します。粗取りでは、材料、工具切削速度、工具送り速度に応じて、最大溝切りピッチ値を変更することができます。最大溝切り切削ピッチは、工具が単一パスで軸方向に移動する最大距離です。大きすぎると、表面仕上げと精度が低下する可能性があります。小さすぎると、工具が損傷する可能性があります。

また、加工精度と表面仕上げを改善するには、[ペックを使用]チェックボックスを選択します。ペック中、工具はパーツに何度か浅い切り込みを入れます。これは、深い溝や硬い材料を加工する場合に有効です。

詳細については、「旋盤溝切り加工」のビデオをご覧ください。
